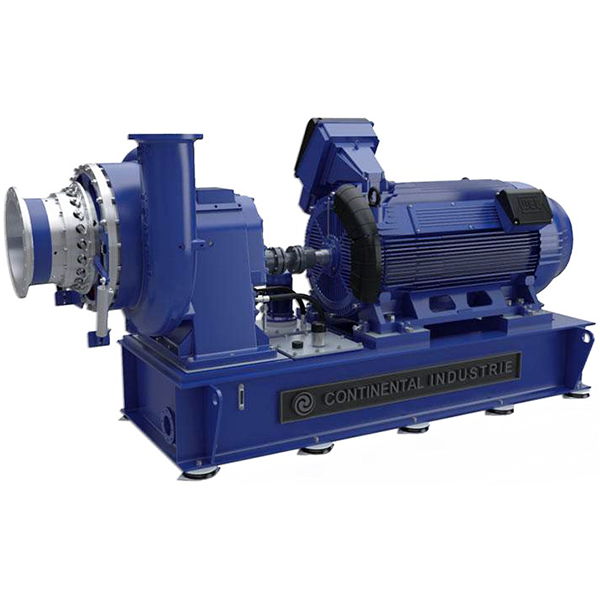

Турбовоздуходувка Continental Industrie CC-650
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (37)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 500 | blms_full |
| Фланец (выход) | DN 400 | blms_full |
| Производительность, м³/ч | 24 000 - 79 000 | blms_full |
| Мощность, кВт | 300 - 3 500 | blms_full |
| Материал конструкции | литый чугун EN-GJL-250 | blms_full |
| Избыточное давление, бар (изб.) | 0,25 - 1,9 | blms_full |
| Уровень шума, дБ | 92 | blms_full |
| Inlet connection | DN 500 | |
| Outlet connection | DN 400 | |
| Impeller diameter (min-max) | 620-690 mm | |
| Impeller tip speed | 80-90 m/s | |
| Shaft end | 80 | |
| Noise level | Below 92dB(A) | |
| Casing | Cast iron EN-GJL-250 | |
| Impeller | Aluminium En-AW-7022 or EN-AW-7075 | |
| Shaft | Carbon steel 42 Cr Mo4 | |
| Helical gear | Carbon steel 34 CrNiMo6 | |
| Модель | CC650 | pdf_vision |
| Входное соединение | DN 500 | pdf_vision |
| Выходное соединение | DN 400 | pdf_vision |
| Смазка | Масло | pdf_vision |
| Диаметр рабочего колеса (мин–макс) | 620–690 мм | pdf_vision |
| Частота вращения крыльчатки | 80–90 м/с | pdf_vision |
| Привод | Прямой привод или редуктор | pdf_vision |
| Конец вала | 80 | pdf_vision |
| Уплотнение вала | Симмеринговое кольцо | pdf_vision |
| Уплотнения вала крыльчатки | Двусторонний лабиринт с приёмником утечек | pdf_vision |
| Установка рамы | Виброгасящие подкладки | pdf_vision |
| Уровень шума | Ниже 92 дБ(A) | pdf_vision |
| Корпус | Чугун EN-GJL250 | pdf_vision |
| Рабочее колесо | Алюминий EN-AW-7022 или EN-AW-7075 | pdf_vision |
| Вал | Углеродистая сталь 42 Cr Mo4 | pdf_vision |
| Цилиндрическая шестерня | Углеродистая сталь 34 CrNiMo6 | pdf_vision |
| Подшипники | Скольжения (sleeve bearings) | pdf_vision |
| Диапазон расхода | 20 000–80 000 м³/ч | pdf_vision |
| Давление | до ~200 кПа | pdf_vision |
| Производитель | HCP Continental Turbo | pdf_vision |
Документы
Смазка: масло
Привод: прямой привод или коробка передач
Уплотнения приводного вала: цилиндрическое кольцо
Уплотнение вала импеллера: двустороннее лабиринтное уплотнение вала
Установка: удар поглощающие подушки
Рабочее колесо: Алюминий En-AW-7022 или EN-AW-7075
Вал: углеродистая сталь 42 Cr Mo4
Косозубая передача: углеродистая сталь 34 CrNiMo6
Подшипники: подшипник скольжения
Фланец (вход)
DN 500
Фланец (выход)
DN 400
