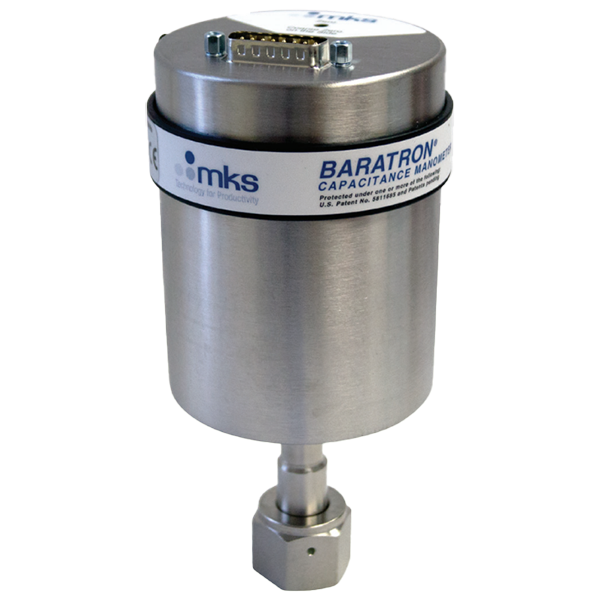

Баратрон MKS Instruments Baratron 624H
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (46)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 15 – 40 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF; Mini-CF | blms_full |
| Время прогрева, мин. | 120 | blms_full |
| Диапазон измерений, Torr | 1, 10, 20, 100, 200, 500, 1000 | blms_full |
| Точность, % | 0,12 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Модель | 624H | pdf_vision |
| Тип | Heated (45°C) Absolute Baratron Capacitance Manometer with Trip Points | pdf_vision |
| Диапазон реле | от 0.1% до 100% полной шкалы | pdf_vision |
| Выход реле | 0/10 VDC | pdf_vision |
| Рабочая температура | 45°C | pdf_vision |
| Диапазоны полной шкалы | 1, 10, 20, 100, 500, 1000 Torr | pdf_vision |
| Питание | ±15 VDC (±5%), <400 mA | pdf_vision |
| Выходной сигнал | 0 to 10 VDC, линейный по давлению | pdf_vision |
| Материал смачиваемых поверхностей | Inconel | pdf_vision |
| Корпус | нержавеющая сталь, cleanroom-совместимый | pdf_vision |
| Точность | Percent of Reading | pdf_vision |
| Интегрированный sump | US Patent #5,822,685 — защита от частиц | pdf_vision |
| Совместимость | с ранними Baratron, MKS power supply/readout модулями и контроллерами давления | pdf_vision |
| Full Scale Ranges | 1, 5, 10, 20, 100, 500, and 1000 Torr | pdf_vision |
| Resolution | 0.001% of Full Scale | pdf_vision |
| Accuracy | 0.12% of Reading (including non-linearity, hysteresis, and non-repeatability) | pdf_vision |
| Temperature Coefficients Zero Span | 0.002% of Full Scale/°C; 0.02% of Reading/°C | pdf_vision |
| Ambient Operating Temperature | 15 °C to 40 °C | pdf_vision |
| Volume | 6.3 cc | pdf_vision |
| Warm-Up Time | 2 hours | pdf_vision |
| Overpressure Limit | 45 psia (310 kPa) | pdf_vision |
| Materials Exposed to Gases | Inconel (Optional fittings); 316 (SS) | pdf_vision |
| Input Power Required | +15 VDC ±5% at 0.40 Amps (max.) | pdf_vision |
| Output Signal | Pressure: 0 to +10 VDC into > 10K Ω load | pdf_vision |
| Output Relays | SPDT contacts rated at 1 Amp @ 30 VDC or 0.5 Amp @ 30 VAC resistive | pdf_vision |
| Trip Point Level Signal | 0.01 to 10 VDC for each trip point | pdf_vision |
| Fittings Standard | 1/2" (12.7 mm) tubulation | pdf_vision |
| Fittings Optional | 8 VCR female, Mini-CF, NW 16 KF, NW 25 KF | pdf_vision |
| Compliance | CE | pdf_vision |
| Ordering Code Example | 624H11TBACB | pdf_vision |
| Ranges mmHg (Torr) | 1 - 01T; 5 - 05T; 10 - 11T; 20 - 21T; 100 - 11T; 500 - 52T; 1000 - 13T | pdf_vision |
| Fittings 1/4" Tube | BA | pdf_vision |
| Fittings VCR | CF | pdf_vision |
| Fittings Mini-CF | HA | pdf_vision |
| Fittings NW16KF | GA | pdf_vision |
| Fittings NW25KF | GC | pdf_vision |
| Accuracy (% of Reading) | 0.12% - C | pdf_vision |
| Website | www.MKSINST.com | pdf_vision |
| Document | 624H-1121 | pdf_vision |
| Manufacturer | ©2012 MKS Instruments, Inc. Specifications are subject to change without notice. | pdf_vision |
Графики / чертежи
dimension_drawing

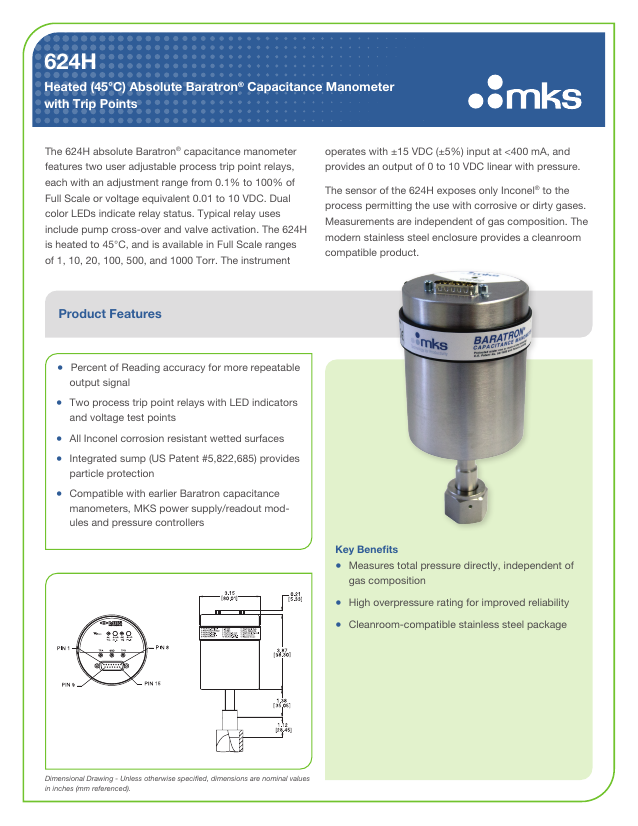

Сопроводительный лист продукта 624H: описание, характеристики, преимущества, фото прибора и габаритный чертёж
Документы
Рабочая температура, °C
15 – 40
Соединительный фланец
1/2'', NW16-KF, NW25-KF; Mini-CF
Время прогрева, мин.
120
Диапазон измерений, Torr
1, 10, 20, 100, 200, 500, 1000
Точность, %
0,12
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 624H
1,6 Мб
