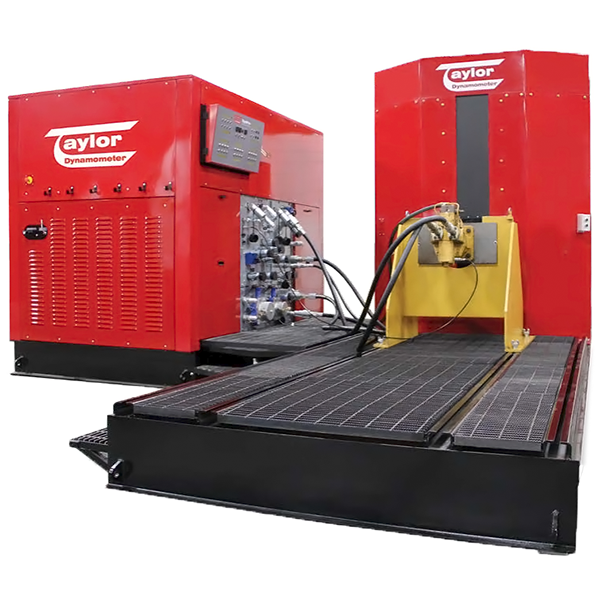

Стенд для гидравлических испытаний Taylor Dynamometer HTC 200
Бренд: Taylor Dynamometer PDF интересно: producer не найден фото с blms.ru
Характеристики (25)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 200 | blms_full |
| Макс. крутящий момент, Н·м | 1080 | blms_full |
| Мощность, кВт | 149 | blms_full |
| Частота вращения, об/мин | 4000 | blms_full |
| Расход охлаждающей жидкости, л/мин | 75 | blms_full |
| Ёмкость масляной системы, л | 1380 | blms_full |
| Макс. температура рабочей жидкости, °C | 82 | blms_full |
| Макс. нагрузка, кг | 9072 | blms_full |
| Размер стола, мм | 3660 x 1930 | blms_full |
| Электродвигатель | 200 л.с. (149 кВт) | pdf_vision |
| Компонентный бак для масла | 365 гал. (1,380 л) с дополнительным резервуаром 100 гал. (379 л) | pdf_vision |
| Грузоподъёмность рабочего стола | 20,000 фунтов (9,072 кг) с интегральным насосом | pdf_vision |
| Диапазон оборотов | 0 – 4,000 об/мин | pdf_vision |
| Пиковый крутящий момент | 800 фунт-фут (1,080 Нм) | pdf_vision |
| Торпусовой датчик нагрузки | Включён (torque load cell) | pdf_vision |
| Регулируемая ширина привода | 16 – 77 дюйм. (41 – 196 см) | pdf_vision |
| Управление | Четыре (4) выхода PWM и два (2) выхода соленоида для управления компонентами | pdf_vision |
| Цепи дренажа картера | Две (2) переменные расходные цепи | pdf_vision |
| Стартер | Пониженное напряжение, мягкий пуск двигателя | pdf_vision |
| Heated Reservoir | 20 hp (15 kW) heater in component reservoir | pdf_vision |
| Component Cooling Loop | Testing of larger closed loop pumps, 80 gpm to 425 psi (303 lpm to 30 bar) | pdf_vision |
| DynPro | 1-PC with 2 monitors | pdf_vision |
| Network | Wireless router, USB to PC, Transmission Control Module (TCM) capable, Ethernet | pdf_vision |
| Continuous Torque | 1: 80 ft-lb (108 Nm), 4,000 RPM, baseline 1,230 | pdf_vision |
| Electrical Supply | 400 VAC/324 A/400 A; 460 VAC/282 A/400 A; 575 VAC/225 A/300 A (50 or 60 Hz, 3-phase) | pdf_vision |
Документы
Стенд мощностью 200 л. с. (149 кВт) позволяет тестировать малые и средние агрегаты.
Возможности тестирования включают:
трансмиссии, приводы и коробки передач;
гидравлические сервомоторы;
гидравлические цилиндры;
блоки клапанов;
преобразователи крутящего момента (гидротрансформаторы);
шестерёночные/зубчатые насосы;
пластинчато-роторные насосы;
гидростатические насосы.
Стенд обеспечивает замкнутый контур для управление скоростью тестируемого привода и стабилизатора потока вещества (выпрямителя) для замкнутых насосных систем.
В комплектацию стенда входит:
гравитационная (прямоточная) подача;
герметизированные каналы с давлением от 0 до 85 галлонов/с (321 л/с) и 0 - 6000 фунтов/кв. дюйм (41369 кПа);
циркуляционные контуры;
напорные каналы для мониторинга и управления давлением в нагнетательных узлах;
встроенный пульт управления с проводами от производителя;
переносной пульт управления (опция
