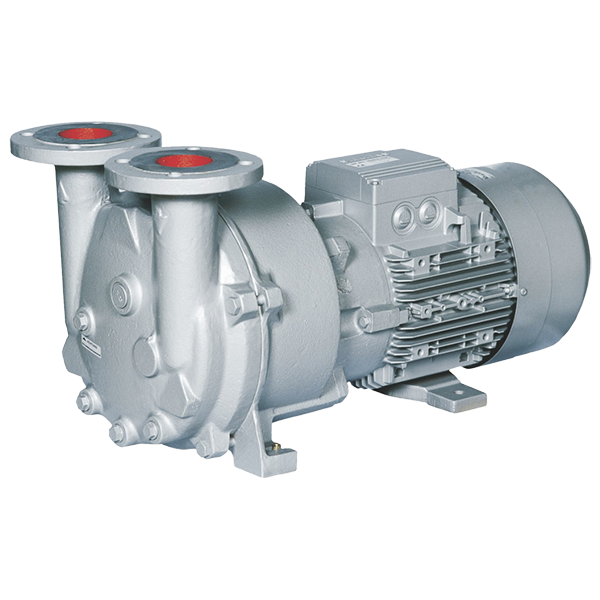

Водокольцевой вакуумный насос Nash 2AV1 070
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (11)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 38 мм | blms_full |
| Фланец (выход) | 38 мм | blms_full |
| Габариты (ДxШxВ), мм | 546 х 224 х 224 | blms_full |
| Производительность, м³/ч | 90 | blms_full |
| Давление сжатия, бар (абс.) | 1,3 | blms_full |
| Перепад давления, бар | до 8 | blms_full |
| Уплотнения вала | механическое | blms_full |
| Предельное остаточное давление, мбар (абс.) | 80 | blms_full |
| product | 2AV1 Liquid Ring Vacuum Pumps | pdf_vision |
| brand | NASH by Gardner Denver | pdf_vision |
| note | All dimensions are approximate | pdf_vision |
Графики / чертежи
dimension_drawing
Технический лист производителя: чертежи жидкостно-кольцевых вакуумных насосов NASH 2AV1 с таблицами габаритных размеров (мм/дюймы), присоединительными фланцами и exploded-view фото
Документы
Благодаря своей производительности (от 25 до 580 м³/ч вакуумные) насосы серии 2AV1 – идеальный инструмент для отвода осушенных и влажных газов, в основном – воздушных и паро-воздушных смесей в химической, пластмассовых, медицинской, пищевой промышленности, при производстве пластмасс, а также в других отраслях.
Малые габариты
По сравнению с обычными насосами моноблоки 2AV1 отличаются простотой и экономичностью монтажа, а также малыми габаритами. Поскольку насос и привод исполнены как автономный моноблок, им не нужны дополнительные опорные плиты, муфты или защитные кожухи, которые повышают стоимость, усложняют конструкцию и увеличивают габариты всего агрегата.
Прочность и надежность
При конструировании жидкостно-кольцевых насосов мы делаем основной упор на их износостойкость и надежность. Модель 2AV1, оснащенная валом из арматурной нержавеющей стали и герметичными подшипниками, может экспл
