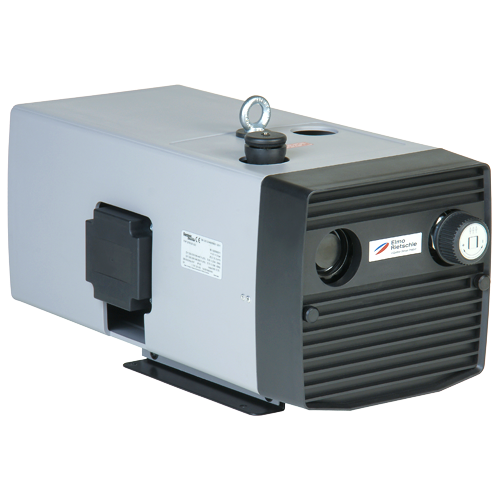

Пластинчато-роторные компрессоры Elmo Rietschle V-DTN 26
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (32)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 33,9 - 34,4 | blms_full |
| Производительность, м³/ч | 26,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Мощность, кВт (3~) | 0,75 - 1,1 | blms_full |
| Сила тока, А (3~) | 5,55 / 3,2 | blms_full |
| Сила тока, А (1~) | 6,6 | blms_full |
| Мощность, кВт (1~) | 0,75 - 1,1 | blms_full |
| Избыточное давление, бар (изб.) | 0,6 - 1,0 | blms_full |
| V-DTN 16 | V-DTN 26 | V-DTN 41 | |
| Тип | Сухие ротационные пластинчатые компрессоры (Trocken laufende Drehschieber-Verdichter) | pdf_vision |
| Модели | V-DTN 16, V-DTN 26, V-DTN 41 | pdf_vision |
| Объёмный поток 50 Гц | от 17.0 до 52.2 м³/ч | pdf_vision |
| Избыточное давление | до 1 бар | pdf_vision |
| Фильтр | Интегрированный сменный бумажный фильтр | pdf_vision |
| Защита | Класс IP 55 | pdf_vision |
| Изоляция | Класс F | pdf_vision |
| Соответствие | EN 60334 | pdf_vision |
| V-DTN 16 объёмный поток (50/60 Гц) | 17.0 / 20.5 м³/ч | pdf_vision |
| V-DTN 26 объёмный поток (50/60 Гц) | 26.0 / 31.2 м³/ч | pdf_vision |
| V-DTN 41 объёмный поток (50/60 Гц) | 45.5 / 52.2 м³/ч | pdf_vision |
| Мощность двигателя 50 Гц (3~) | 0.55 / 0.75 / 1.50 / 1.85 кВт | pdf_vision |
| Мощность двигателя 60 Гц (3~) | 0.65 / 0.90 / 1.80 / 2.20 кВт | pdf_vision |
| Мощность двигателя 50 Гц (1~) | 0.90 / 1.30 кВт | pdf_vision |
| Мощность двигателя 60 Гц (1~) | 0.95 / 1.40 кВт | pdf_vision |
| Скорость 50 Гц | 1450 мин⁻¹ | pdf_vision |
| Скорость 60 Гц | 1740 мин⁻¹ | pdf_vision |
| Уровень шума 50 Гц | 61 / 62 / 67 дБ(А) | pdf_vision |
| Уровень шума 60 Гц | 63 / 64 / 69 дБ(А) | pdf_vision |
| Вес (3~), кг | 28.0 / 28.2 / 30.7 / 33.9 / 47.0 / 48.4 | pdf_vision |
| Вес (1~), кг | 28.7 / 34.4 / 34.4 | pdf_vision |
Графики / чертежи
dimension_drawing
Чертеж габаритных размеров вакуумного насоса серии V-DTN (16/26/41) с таблицами размеров, перечнем присоединений и аксессуаров
Документы
Преимущества
Встроенный всасывающий воздушный фильтр
Шумопоглощающий кожух снижает уровень шума, улучшает охлаждение и защищает оператора от прикосновения к горячей поверхностью
Низкая пульсация
Простота установки, эксплуатации и обслуживания
Возможно комплектация штуцером для присоединения гибкого шланга
