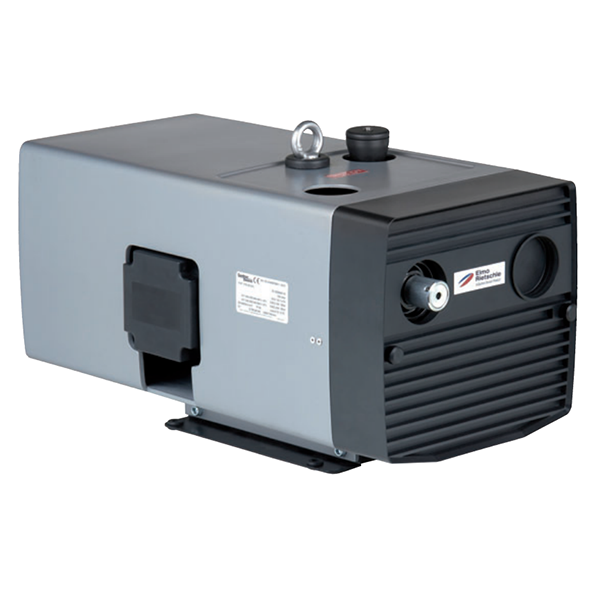

Пластинчато-роторные насосы Elmo Rietschle V-VTN 26
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 30,5 | blms_full |
| Производительность, м³/ч | 27,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 150 | blms_full |
| Мощность, кВт (3~) | 0,75 | blms_full |
| Сила тока, А (3~) | 3,6 | blms_full |
| Сила тока, А (1~) | 5,6 | blms_full |
| Мощность, кВт (1~) | 0,75 | blms_full |
| Уровень шума, дБ | 61 | blms_full |
| V-VTN 16 | V-VTN 26 | V-VTN 41 | |
| Тип | V-VTN 16 / 26 / 41 | pdf_vision |
| Вакуум-подключение A [01] [02] | 463/477, 498/..., 554/533 | pdf_vision |
| Выхлоп B [01] [02] | 111/238, 9/267, 175/163 | pdf_vision |
| b | 245, 245, 275 | pdf_vision |
| b1 | 296, 296, 270 | pdf_vision |
| c | 283, 283, 319 | pdf_vision |
| e | 180, 180, 200 | pdf_vision |
| f | 220, 220, 242 | pdf_vision |
| i | 112, 112, 117 | pdf_vision |
| l | 60, 60, 75 | pdf_vision |
| m | 75, 75, 80 | pdf_vision |
| n | 125, 135, 138/97 | pdf_vision |
| o | 150, 150, 90 | pdf_vision |
| p | 170, 170, 210 | pdf_vision |
| r | 164, 164, 201 | pdf_vision |
| r1 | 11, 11, 10 | pdf_vision |
| v | 246, 246, 262 | pdf_vision |
| w | 98, 98, 110 | pdf_vision |
| s | - | pdf_vision |
| R | G 1/2, G 1/2, G 1/2 | pdf_vision |
| Клапан регулировки вакуума ZRV | 13 (08), 13 (08), 20 (08) | pdf_vision |
| Обратный клапан ZRK | 13, 13, 20 | pdf_vision |
| Шланговое соединение ZSA | 13, 13, 20 | pdf_vision |
| Всасывающий фильтр ZVF 50 Гц | 20 (03), 20 (03), 20 (03) | pdf_vision |
| ZVF 60 Гц | 32 (01), 32 (01), 32 (01) | pdf_vision |
| Пускатель двигателя ZMS (3~) 50 Гц | 40/25, 40/25, 100/40 | pdf_vision |
| ZMS (3~) 60 Гц | 40/25, 63/25, 100/40 | pdf_vision |
| ZMS (1~) 50 Гц | 40, 63, 100 | pdf_vision |
| ZMS (1~) 60 Гц | 63, 100, 100 | pdf_vision |
| Версия (01) | стандарт с предохранительным вакуум-клапаном | pdf_vision |
| Версия (02) | с регулирующим вакуум-клапаном | pdf_vision |
| Издание | 2.11.2011 · D 281-DE | pdf_vision |
| Производитель | Gardner Denver Schopfheim GmbH, Postfach 1260, D-79652 Schopfheim/GERMANY | pdf_vision |
| Tel | +49 7622 392-0 | pdf_vision |
| Fax | +49 7622 39290 | pdf_vision |
Графики / чертежи

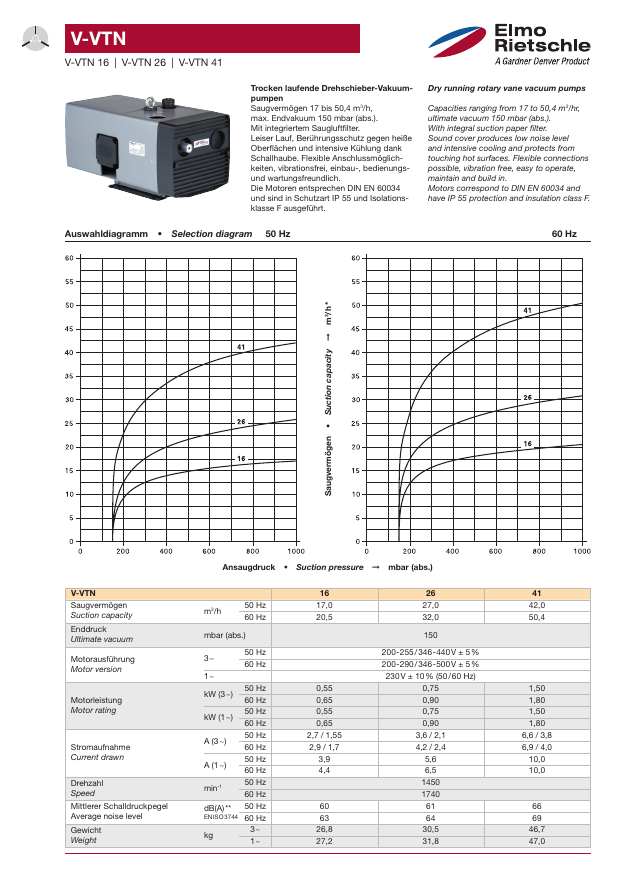

performance_chart
Технический паспорт серии вакуумных насосов V-VTN (Elmo Rietschle): описание, диаграммы производительности (50/60 Гц) и таблица характеристик моделей 16/26/41
dimension_drawing
Габаритный чертёж вакуумных насосов V-VTN с таблицами размеров, присоединений и принадлежностей
Документы
• Встроенный воздушный фильтр
• Внешний кожух снижает уровень шума, улучшает охлаждение и защищает оператора от прикосновения с нагревающимися деталями
• Возможна комплектация штуцером для присоединения гибкого шланга
• Низкая пульсация
• Прост в эксплуатации, обслуживании и установке.
