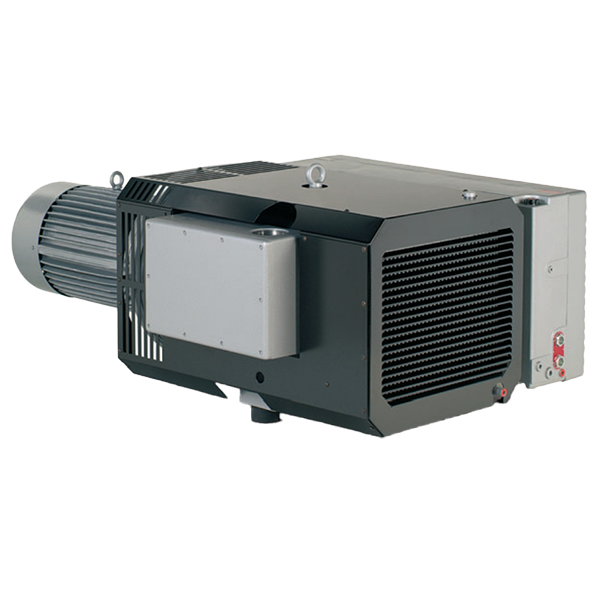

Пластинчато-роторный насос Elmo Rietschle V-VC 700
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (60)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 702 | blms_full |
| Производительность, м³/ч | 700 | blms_full |
| Мощность, кВт | 15,0 | blms_full |
| Частота вращения, об/мин | 950 | blms_full |
| Напряжение питания (3~) | 400-690 В | blms_full |
| Ёмкость масляной системы, л | 17,5 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Предельное остаточное давление (с газовым балластом), мбар (абс.) | 0,5 | blms_full |
| Уровень шума, дБ | 80 | blms_full |
| V-VC 400 | V-VC 500 | V-VC 700 | V-VC 900 | V-VC 1100 | V-VC 1300 | |
| Серия | V-VC 400, V-VC 500, V-VC 700, V-VC 900, V-VC 1100, V-VC 1300 | pdf_vision |
| Модель_400_50Гц | 440 м³/ч | pdf_vision |
| Модель_400_60Гц | 480 м³/ч | pdf_vision |
| Модель_500_50Гц | 550 м³/ч | pdf_vision |
| Модель_500_60Гц | 660 м³/ч | pdf_vision |
| Модель_700_50Гц | 700 м³/ч | pdf_vision |
| Модель_700_60Гц | 840 м³/ч | pdf_vision |
| Модель_900_50Гц | 830 м³/ч | pdf_vision |
| Модель_900_60Гц | 995 м³/ч | pdf_vision |
| Модель_1100_50Гц | 1100 м³/ч | pdf_vision |
| Модель_1100_60Гц | 1320 м³/ч | pdf_vision |
| Модель_1300_50Гц | 1280 м³/ч | pdf_vision |
| Модель_1300_60Гц | 1535 м³/ч | pdf_vision |
| Диапазон_производительности | от 440 до 1535 м³/ч | pdf_vision |
| Диапазон_давления | от 0,1 мбар (абс.) | pdf_vision |
| Опции | Версия с водяным охлаждением | pdf_vision |
| Конечное_давление_с_газобалластом | 0,5 мбар (абс.) — модели 400–900; 1,0 мбар (абс.) — модели 1100–1300 | pdf_vision |
| Напряжение | 400 / 690 В ± 10% | pdf_vision |
| Класс_защиты | IP 55 | pdf_vision |
| Мощность_50Гц_400 | 3,0 кВт | pdf_vision |
| Мощность_50Гц_500 | 4,0 кВт | pdf_vision |
| Мощность_50Гц_700 | 5,5 кВт | pdf_vision |
| Мощность_50Гц_900 | 7,5 кВт | pdf_vision |
| Мощность_50Гц_1100 | 11,0 кВт | pdf_vision |
| Мощность_50Гц_1300 | 11,0 кВт | pdf_vision |
| Мощность_60Гц_400 | 3,7 кВт | pdf_vision |
| Мощность_60Гц_500 | 4,7 кВт | pdf_vision |
| Мощность_60Гц_700 | 6,5 кВт | pdf_vision |
| Мощность_60Гц_900 | 8,5 кВт | pdf_vision |
| Мощность_60Гц_1100 | 13,0 кВт | pdf_vision |
| Мощность_60Гц_1300 | 13,0 кВт | pdf_vision |
| Ток_50Гц_400 | 18,0 / 10,4 А | pdf_vision |
| Ток_50Гц_500 | 22,0 / 12,7 А | pdf_vision |
| Ток_50Гц_700 | 29,5 / 14,0 А | pdf_vision |
| Ток_50Гц_900 | 34,5 / 14,0 А | pdf_vision |
| Ток_50Гц_1100_1300 | 54 / 31 А | pdf_vision |
| Скорость_вращения | 950 мин⁻¹ (50 Гц); 1140 мин⁻¹ (60 Гц) | pdf_vision |
| Уровень_шума_50Гц | 73–82 дБ(А) (соотв. EN ISO 3744) | pdf_vision |
| Уровень_шума_60Гц | 75–84 дБ(А) (соотв. EN ISO 3744) | pdf_vision |
| Вес_400 | 489 кг | pdf_vision |
| Вес_500 | 637 кг | pdf_vision |
| Вес_700 | 702 кг | pdf_vision |
| Вес_900 | 737 кг | pdf_vision |
| Вес_1100 | 1130 кг | pdf_vision |
| Вес_1300 | 1152 кг | pdf_vision |
| Объём_масла_400 | 12 л | pdf_vision |
| Объём_масла_500 | 17,5 л | pdf_vision |
| Объём_масла_700 | 17,5 л | pdf_vision |
| Объём_масла_900 | 20 л | pdf_vision |
| Объём_масла_1100_1300 | 26 л | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж габаритных размеров вакуумных насосов серии VC с таблицами размеров и спецификациями
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
