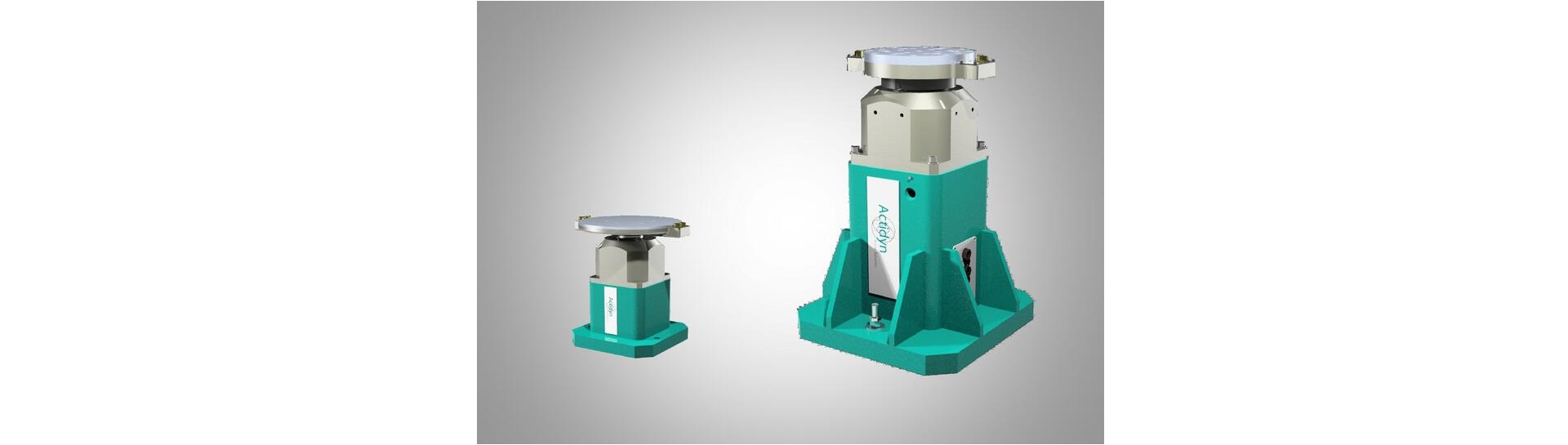

Одноосный симулятор движения Actidyn Systemes ST1300
Бренд: Actidyn ✓ обогащена PDF
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Диаметр стола, мм | 400 | blms_full |
| Макс. масса нагрузки, кг | 100 (130) | blms_full |
| Диаметр нагрузки, мм | 400 | blms_full |
| Высота нагрузки, мм | 400 | blms_full |
| Точность позиционирования, угл.сек. | ± 1 | blms_full |
| Диапазон скоростей вращения, °/с | ± 2 000 | blms_full |
| Полоса пропускания, Гц | > 50 | blms_full |
| chamber | 1.10-6 Torr | |
| RS232 | IEEE 488, Ethernet, High speed Scramnet | |
| Модель | ST 1364 | pdf_vision |
| Максимальная нагрузка | 100 (130) кг | pdf_vision |
| Диаметр нагрузки | 400 мм | pdf_vision |
| Высота нагрузки | 400 мм | pdf_vision |
| Диаметр стола | 400 мм | pdf_vision |
| Волнистость | ±1 угл. сек | pdf_vision |
| Ортогональность | 60 угл. сек | pdf_vision |
| Вращение | непрерывное ±95 | pdf_vision |
| Точность | ±1 угл. сек | pdf_vision |
| Шаг команды | 0.038 угл. сек | pdf_vision |
| Повторяемость | ±0.2 угл. сек | pdf_vision |
| Диапазон скоростей | ±2000 °/с | pdf_vision |
| Точность скорости | ±0.001 %/с | pdf_vision |
| Шаг команды скорости | 0.00001 %/с | pdf_vision |
| Стабильность (360°) | 0.0001 % | pdf_vision |
| Стабильность (10°) | 0.001 % | pdf_vision |
| Стабильность (1°) | 0.05 % | pdf_vision |
| Пиковый момент | 89 Нм | pdf_vision |
| Номинальный момент | 19 Нм | pdf_vision |
| Инерция (без нагрузки) | 0.19 кг·м² | pdf_vision |
| Ускорение без нагрузки | 26000 °/с² | pdf_vision |
| Полоса пропускания сервопривода | >50 Гц | pdf_vision |
| Контакты скользящих колец | 30 каналов, 2А | pdf_vision |
| Интерфейсы | RS232, IEEE 488, Ethernet, High-speed Scramnet | pdf_vision |
| Компания | ACTIDYN SYSTEMES SA, 91380 BLANCOURT, FRANCE | pdf_vision |
| Каталог | Motion Simulators 2008 catalog rev a | pdf_vision |
Документы

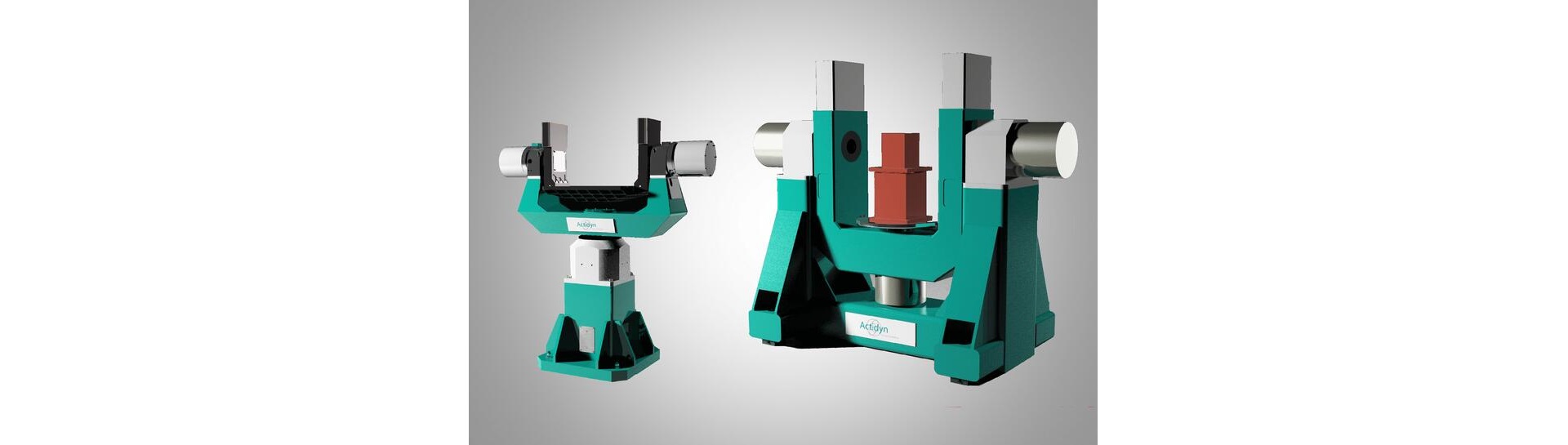

Одноосевые столы серии ST 1300 устанавливаются на наклоняемом на угол ± 95° основании, что помогает выровнять ось с осью вращения Земли.
Технология бесщеточного двигателя обеспечивает высокую пропускную способность и превосходный динамический отклик при минимальных затратах на техническое обслуживание.
Одноосный симулятор движения может быть оснащен:
климатической камерой: от -55 °C до 185 °C
вакуумной камерой: 1,10
Торр
индивидуальными электрическими контактными кольцами
оптоволоконным поворотным соединителем и сетью Ethernet
подвижным поворотным соединением
Диаметр стола, мм
400
Макс. масса нагрузки, кг
100 (130)
Диаметр нагрузки, мм
400
Высота нагрузки, мм
400
Точность позиционирования, угл.сек.
± 1
Диапазон скоростей вращения, °/с
± 2 000
Полоса пропускания, Гц
> 50
Спецификация Actidyn Systemes ST 1300
174,6 Кб
