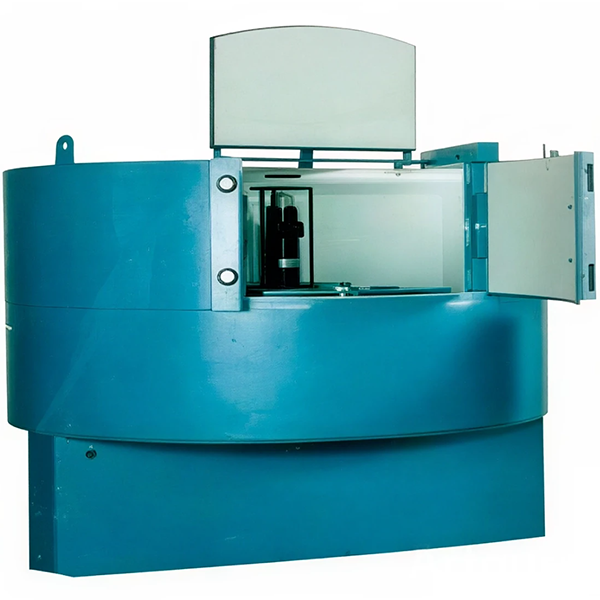

Испытательная центрифуга Actidyn Systemes C40 DD
Бренд: Actidyn ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (45)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 850 | blms_full |
| Макс. частота вращения, об/мин | 320 | blms_full |
| Макс. вес испытуемого образца, кг | 20 | blms_full |
| Диаметр, м | 2,4 | blms_full |
| Высота, м | 1,8 | blms_full |
| Диапазон ускорения, м/с² | 1 - 1000 | blms_full |
| Диаметр стола, м | 0,2 | blms_full |
| Диапазон задания ускорения, м/с² | 0,01 - 1000 | blms_full |
| Разрешение задания ускорения, м/с² | 0,001 | blms_full |
| Разрешение считывания, м/с² | 1 · 10⁻⁴ | blms_full |
| Номинальный радиус центрифуги, м | 0,9 | blms_full |
| Точность ускорения, промилле | +/- 2 | blms_full |
| Масса груза на платформе, кг | 40 | blms_full |
| Модель | C40 DD / C40-Belt | pdf_vision |
| Высота камеры | 1.8 м | pdf_vision |
| Диаметр камеры | 2.4 м | pdf_vision |
| Общая масса системы | 850 кг | pdf_vision |
| Диапазон ускорения C40 DD | 0.1 - 1000 м/с² (1 - 100 g) | pdf_vision |
| Диапазон ускорения C40-Belt | 5 - 100 м/с² (50 - 1000 g) | pdf_vision |
| Номинальный радиус центрифуги | 0.9 м | pdf_vision |
| Платформа квадратного крепления | 400 x 400 мм | pdf_vision |
| Полезная нагрузка на платформу | 40 кг | pdf_vision |
| Диаметр стола | 0.2 м | pdf_vision |
| Полезная нагрузка на стол | 20 кг | pdf_vision |
| Диапазон ускорения руки | 0.01 - 1000 м/с² (DD) / 0.5 - 1000 (Belt) | pdf_vision |
| Точность команды ускорения | +/- 2 ppm | pdf_vision |
| Разрешение команды ускорения | 0.001 м/с² | pdf_vision |
| Разрешение считывания | 0.0001 м/с² | pdf_vision |
| Макс. скорость вращения | 320 об/мин | pdf_vision |
| Макс. скорость вращения (угловая) | 2000 °/с | pdf_vision |
| Диапазон спутникового стола | 0 - 2000 °/с | pdf_vision |
| Разрешение стола | 0.00001 °/с (DD) / 0.1 (Belt) | pdf_vision |
| Стабильность на 360° | 0.00001 % (DD) / 0.1 (Belt) | pdf_vision |
| Разрешение команды позиции | 0.00001° (DD), N.A. (Belt) | pdf_vision |
| Точность команды позиции | +/- 1 сек дуги | pdf_vision |
| Напряжение сети | 110 - 240 В | pdf_vision |
| Установленная мощность | 10 кВА | pdf_vision |
| Частота | 50 или 60 Гц | pdf_vision |
| Максимальное ускорение, g | 100 (C40/C40-DD) | producer |
| Номинальный радиус (по данным производителя), м | 1.8 (C40/C40-DD) | producer |
| Полезная нагрузка (по данным производителя), кг | 20 (C40/C40-DD) | producer |
| Максимальное ускорение серии, g | до 20000 (вся линейка) | producer |
| Диапазон нагрузки серии | от нескольких грамм до нескольких тонн | producer |
| Прецизионность ускорения серии | от 10⁻² до 10⁻⁶ | producer |
| Тип привода DD | Direct Drive (прямой привод, без ремня) | producer |
Документы
Центрифужный комплекс состоит из двух
основных частей
Механическая часть центрифуги
Электрический шкаф и система управления на базе ПК
Механическая конструкция сварена из стали, включает в себя аэродинамическую цилиндрическую камеру, содержащую вращающуюся штангу с ее креплением и приводом.
Основное назначение аэродинамической камеры:
снизить потерю мощности;
исключить все аэродинамические возмущения.
Камера также предусматривает защиту пользователя во время рутинной работы центрифуги.
Широкая откатывающаяся дверь упрощает доступ к вращающейся стреле с объектом испытания.
Незагруженная центрифуга поставляется сбалансированной.
Балансировка должна поддерживаться во время работы под нагрузкой. Балансировка стрелы под нагрузкой производится путем симметричной нагрузки одинаковой массы по диаметру. Две площадки для установки образца, расположенных на стреле симметрично, легко позволяют прово
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Максимальное ускорение, g | 100 (C40/C40-DD) | производ. |
| Номинальный радиус (по данным производителя), м | 1.8 (C40/C40-DD) | производ. |
| Полезная нагрузка (по данным производителя), кг | 20 (C40/C40-DD) | производ. |
| Максимальное ускорение серии, g | до 20000 (вся линейка) | производ. |
| Диапазон нагрузки серии | от нескольких грамм до нескольких тонн | производ. |
| Прецизионность ускорения серии | от 10⁻² до 10⁻⁶ | производ. |
| Тип привода DD | Direct Drive (прямой привод, без ремня) | производ. |
Жизненный цикл: active
Факты производителя: DD — прямой привод (без ремня): меньше вибраций, люфт и обслуживание исключены. Применения: испытания при повышенной гравитации (в т.ч. с термовакуумом), медико-биологические исследования, испытания ракетных двигателей, вибрации под повышенной гравитацией. Внимание: по таблице радиус C40 — 1.8 м, что расходится с нашими 0.9 м.
