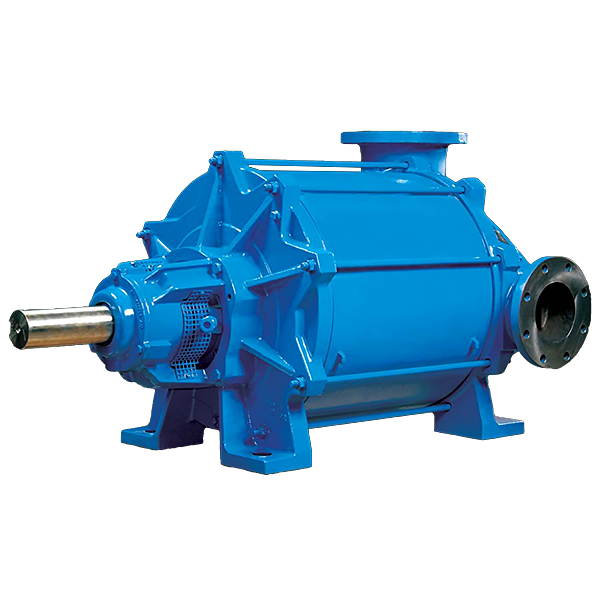

Водокольцевой насос-компрессор Nash Vectra XL 950
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (19)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 300 мм | blms_full |
| Фланец (выход) | 250 мм | blms_full |
| Габариты (ДxШxВ), мм | 2273 х 1407 х 1360 | blms_full |
| Производительность, м³/ч | 8900 | blms_full |
| Давление сжатия, бар (абс.) | 3 | blms_full |
| Перепад давления, бар | до 2 | blms_full |
| Уплотнения вала | Сальник (стандартный), механические уплотнения (одностороннего / двойного действия) или картридж по запросу | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 33 | blms_full |
| насосы • Производительность | 34 - 34,000 м³/ч (20 - 20,000 CFM) | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB118-A1-RU | |
| Область вакуума | До 33 мбар абс. (0-29 in Hgvac) | pdf_vision |
| Контактные уплотнительные кольца | Однородно и в мировой дистрибуции из углерода или керамики | pdf_vision |
| Разность давлений | 2 бар (30 psi) | pdf_vision |
| Макс. давление скидки | 3 бар абс. (30 psig) | pdf_vision |
| Гидравлические испытания | 16 бар абс. (225 psig) как опция, 11 бар абс. (150 psig) стандарт | pdf_vision |
| Материал | Высокопрочный чугун (ВЧШГ), нержавеющая сталь | pdf_vision |
Графики / чертежи
performance_chart
Технический лист типовых рядов насосов NASH Vectra XL: диаграммы диапазона производительности и мощности, размеры моделей, схемы вакуумного насоса, компрессора и нагрузки
Документы
Конусообразная конструкция кольцевой крыльчатки и наличие одной вращающейся детали позволяет достичь значительно большего давления вещества в камере жидкостно-кольцевого насоса/компрессора.
Кольцевая крыльчатка в виде срезанного конуса и применение литых частей из ВЧШГ, нержавеющей стали и других сплавов предоставляет в распоряжение предприятия компактную двухступенчатую конфигурацию изделия с расширенным диапазоном производительности.
Использование
Установки отвечают сертификатам стандарта ATEX, нормативным соглашениям 94/9/EG (кат. 1, 2) и выполнены в соответствии стандарта нефтепромышленности API 681. Это позволяет применять их в самых разных сферах промышленности:
- нефтегазовой и химической;
- горнодобывающей и обрабатывающей;
- металлургии и энергетике;
- в специальных условия перекачки взрывоопасных веществ и химически активных жидкостей.
Преимущества
Запатентованные технологии ко
