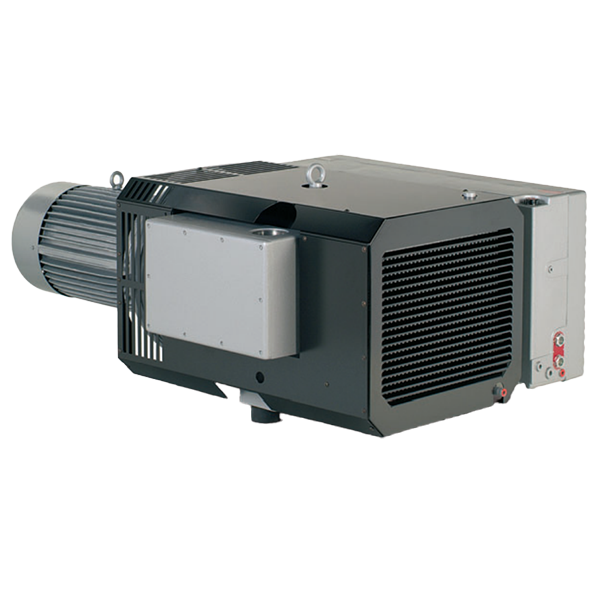

Пластинчато-роторный насос Elmo Rietschle V-VC 400
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (18)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 489 | blms_full |
| Производительность, м³/ч | 400 | blms_full |
| Мощность, кВт | 9,0 | blms_full |
| Частота вращения, об/мин | 950 | blms_full |
| Напряжение питания (3~) | 400-690 В | blms_full |
| Ёмкость масляной системы, л | 12 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Предельное остаточное давление (с газовым балластом), мбар (абс.) | 0,5 | blms_full |
| Уровень шума, дБ | 75 | blms_full |
| V-VC 400 | V-VC 500 | V-VC 700 | V-VC 900 | V-VC 1100 | V-VC 1300 | |
| Тип | Винтовые вакуумные насосы с масляным заполнением, с IE2 двигателями | pdf_vision |
| Диапазон производительности | от 400 до 1535 м³/ч | pdf_vision |
| Предельное парциальное давление | 0,1 мбар (абс.) | pdf_vision |
| Модель | V-VC | pdf_vision |
| Размерный ряд | V-VC 400 | V-VC 500 | V-VC 700 | V-VC 900 | V-VC 1100 | V-VC 1300 | pdf_vision |
| Присоединение | 400 / 690 В ± 10 % | pdf_vision |
| Частота вращения 50 Гц (мин⁻¹) | 960 | pdf_vision |
| Частота вращения 60 Гц (мин⁻¹) | 1140 | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж с габаритными размерами вакуумных насосов Gardner Denver, таблицы размеров для моделей VC 400–1300 и легенда обозначений
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
