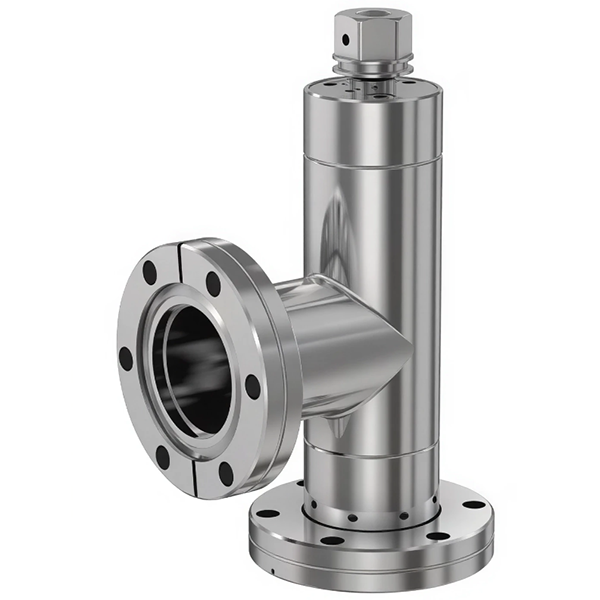

Угловой клапан сверхвысокого вакуума Pfeiffer Vacuum DN 40 CF из нержавеющей стали/меди/фторопласта
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (41)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 1,7 | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻¹⁰ | blms_full |
| Соединительный фланец | DN 40 CF-F | blms_full |
| Материал уплотнения | медь (корпус) | blms_full |
| Привод | шпиндель | blms_full |
| Температура отжига (привод), °C | 60 | blms_full |
| Температура отжига (корпус), °C | 150 | blms_full |
| Минимальное давление, мбар | 1·10⁻⁹ | blms_full |
| Срок службы | 100 000 циклов | blms_full |
| Дифференциальное давление при закрывании, мбар | 1400 | blms_full |
| Дифференциальное давление при открывании, мбар | 1400 | blms_full |
| Коэффициент проводимости при молекулярном потоке, л/с | 37 | blms_full |
| Макс. давление (абсолютное), мбар | 1000 | blms_full |
| Bakeout temperature | actuator 300 °C | 572 °F | 573.15 K | |
| Operating pressure min. 1 · 10-9 hPa | 7.5 · 10-10 Torr | 1 · 10-9 mbar | |
| Pressure max. (absolute) 1,000 hPa | 750 Torr | 1,000 mbar | |
| Tightness | Housing 1 · 10-11 Pa m3/s | 7.5 · 10-11 Torr l/s | | |
| Bakeout temperature | valve open, under vacuum 400 °C | 752 °F | 673.2 K | |
| Differential pressure in closing direction 1,000 hPa | 750 Torr | 1,000 mbar | |
| Bakeout temperature | valve closed 300 °C | 572 °F | 573.15 K | |
| Differential pressure in opening direction 1,000 hPa | 750 Torr | 1,000 mbar | |
| Тип | UHV Angle valve | pdf_vision |
| Уплотнение: Корпус | Медь | pdf_vision |
| Уплотнение: Клапанная тарелка | Медь | pdf_vision |
| Фидер | Сильфон | Нержавеющая сталь | pdf_vision |
| Открывается против перепада давления | 1 000 hPa | pdf_vision |
| Корпус | Нержавеющая сталь | pdf_vision |
| Привод | Шпиндель | Маховик | pdf_vision |
| Герметичность | 1·10⁻¹¹ Pa·m³/s | 7,5·10⁻¹¹ Torr·l/s | 1·10⁻¹⁰ mbar·l/s | pdf_vision |
| Температура выпечки: привод | 300 °C | 572 °F | 573,15 K | pdf_vision |
| Проводимость (молекулярный поток) | 45 l/s | pdf_vision |
| Мин. рабочее давление | 1·10⁻⁹ Pa | 7,5·10⁻¹⁰ Torr | 1·10⁻⁹ mbar | pdf_vision |
| Макс. давление (абсолютное) | 1 000 hPa | 750 Torr | 1 000 mbar | pdf_vision |
| Герметичность корпуса | 1·10⁻¹¹ Pa·m³/s | 7,5·10⁻¹¹ Torr·l/s | 1·10⁻¹⁰ mbar·l/s | pdf_vision |
| Температура выпечки: клапан открыт, под вакуумом | 400 °C | 752 °F | 673,2 K | pdf_vision |
| Перепад давления в направлении закрытия | 1 000 hPa | 750 Torr | 1 000 mbar | pdf_vision |
| Температура выпечки: клапан закрыт | 300 °C | 572 °F | 573,15 K | pdf_vision |
| Перепад давления в направлении открытия | 1 000 hPa | 750 Torr | 1 000 mbar | pdf_vision |
| Присоединительный фланец | DN 40 CF | pdf_vision |
| Вес | 3 кг | pdf_vision |
| Номер для заказа | UHV Angle Valve, DN 40 CF, manual, SS/Cu — AMV-504400 | pdf_vision |
Графики / чертежи

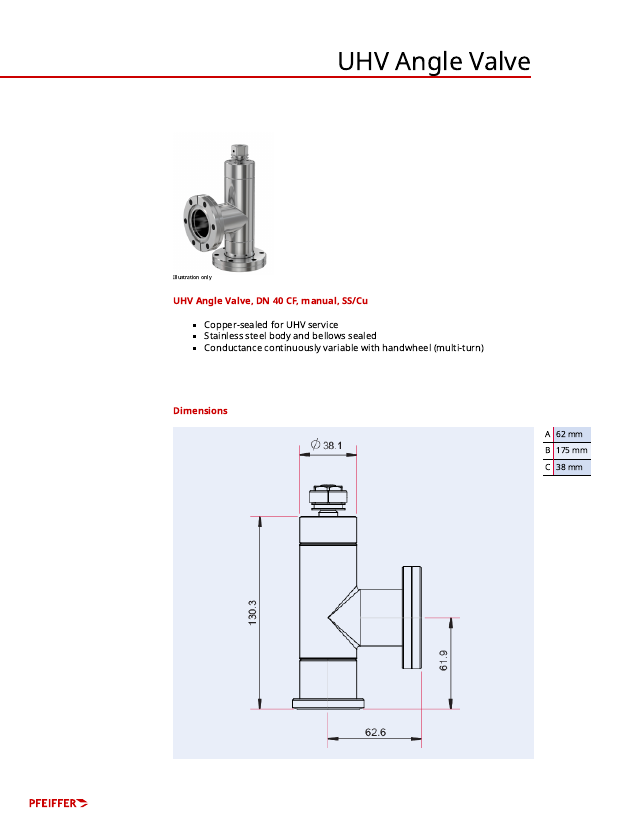

dimension_drawing
Технический паспорт UHV углового клапана DN 40 CF (Pfeiffer): фото изделия, характеристики и чертёж с размерами (130.3, 62.6, 61.9 мм и др.)
Документы
Особенности:
Уплотнение из меди для работы в условиях сверхвысокого вакуума;
Корпус из нержавеющей стали со сварным мембранным сильфоном;
Непрерывная регулировка проводимости с помощью многооборотного маховика;
Доступны дополнительные материалы для уплотнительных колец.
