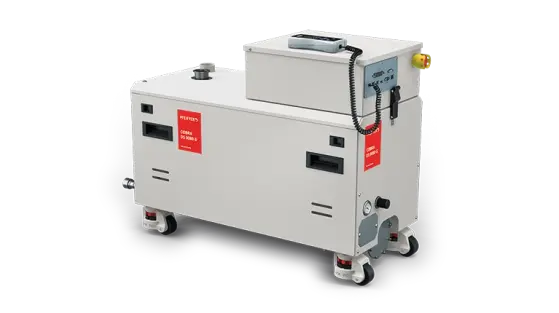

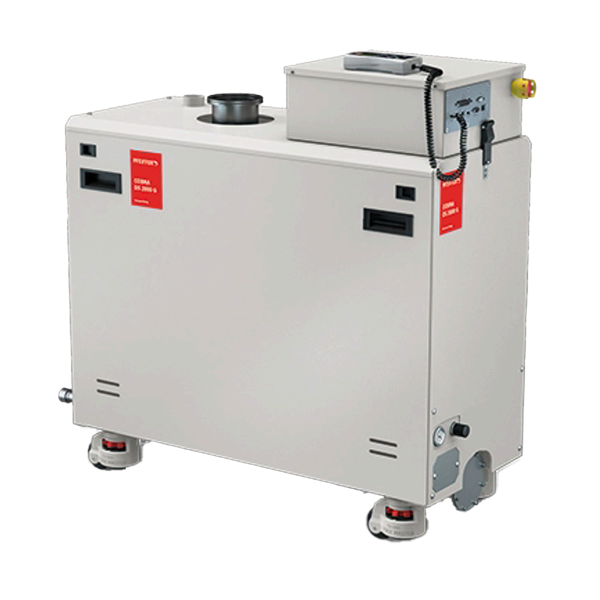

Винтовой насос Pfeiffer Vacuum COBRA DS 1000 G
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 | blms_full |
| Фланец (выход) | DN 40 | blms_full |
| Габариты (ДxШxВ), мм | 1034 x 425 x 1017 | blms_full |
| Вес, кг | 576 | blms_full |
| Производительность, м³/ч | 775 | blms_full |
| Мощность, кВт | 3,3 | blms_full |
| Частота вращения, об/мин | 3000 | blms_full |
| Предельное давление, мбар | 0,003 | blms_full |
| Расход охлаждающей жидкости, л/ч | 5 | blms_full |
| Температура окр. среды, °C | 0 – 40 | blms_full |
| Расход азота, л/мин | 75 | blms_full |
| Уровень шума, дБ | < 62 | blms_full |
| Air at 20 °C. Tolerance | ± 10% | |
| Модель | COBRA DS 0700-2000 G | pdf_vision |
| Тип | Сухие винтовые вакуумные насосы | pdf_vision |
| Номинальная скорость откачки COBRA DS 0700 G | 500 m³/h | pdf_vision |
| Номинальная скорость откачки COBRA DS 1000 G | 775 m³/h | pdf_vision |
| Номинальная скорость откачки COBRA DS 2000 G | 1365 m³/h | pdf_vision |
| Предельное давление DS 0700 G | 0.003 hPa (mbar) | pdf_vision |
| Предельное давление DS 1000 G | 0.003 hPa (mbar) | pdf_vision |
| Предельное давление DS 2000 G | 0.003 hPa (mbar) | pdf_vision |
| Номинальная мощность двигателя (форвакуумный насос) DS 0700 | 4.0 kW | pdf_vision |
| Номинальная мощность двигателя (форвакуумный насос) DS 1000 | 4.0 kW | pdf_vision |
| Номинальная мощность двигателя (форвакуумный насос) DS 2000 | 5.5 kW | pdf_vision |
| Номинальная мощность двигателя (бустер) DS 0700 G | 4.0 kW | pdf_vision |
| Номинальная мощность двигателя (бустер) DS 1000 G | 4.0 kW | pdf_vision |
| Номинальная мощность двигателя (бустер) DS 2000 G | 5.5 kW | pdf_vision |
| Потребление мощности при предельном давлении DS 0700 G | 3.0 kW | pdf_vision |
| Потребление мощности при предельном давлении DS 1000 G | 3.3 kW | pdf_vision |
| Потребление мощности при предельном давлении DS 2000 G | 5.6 kW | pdf_vision |
| Потребление мощности в режиме холостого хода DS 0700 G | 3.0 kW | pdf_vision |
| Потребление мощности в режиме холостого хода DS 1000 G | 3.3 kW | pdf_vision |
| Потребление мощности в режиме холостого хода DS 2000 G | 5.6 kW | pdf_vision |
| Номинальная частота вращения (форвакуумный насос) | 3000 min⁻¹ | pdf_vision |
| Номинальная частота вращения (бустер) | 3000 min⁻¹ | pdf_vision |
| Уровень звукового давления (ISO 2151), KpA = 3 дБ, DS 0700/1 | < 62 дБ(А) | pdf_vision |
| Уровень звукового давления (ISO 2151), KpA = 3 дБ, DS 2000 G | < 68 дБ(А) | pdf_vision |
| Расход воды | 5.0 l/min | pdf_vision |
| Условия | ISO 50 Гц, воздух при 20 °C, допуск: ± 10% | pdf_vision |
| nitrogen_consumption | 0 – 75 l/min (все модели) | pdf_vision |
| gas_outlet | DN 40 (все модели) | pdf_vision |
| technical_values_refer_to | ISO 60 Hz | pdf_vision |
| ultimate_pressure | 0.003 hPa (mbar) (все модели) | pdf_vision |
| nominal_motor_speed_backing_pump | 3600 min⁻¹ (все модели) | pdf_vision |
| nominal_motor_speed_vacuum_booster | 3600 min⁻¹ (все модели) | pdf_vision |
| water_consumption | 5.0 l/min (все модели) | pdf_vision |
| contact | sales.de@pfeiffer-vacuum.com или +49 (0)6441 802-1222 | pdf_vision |
| website | www.buschvacuum.com | pdf_vision |
| document_date | 14.10.2025 | pdf_vision |
Графики / чертежи

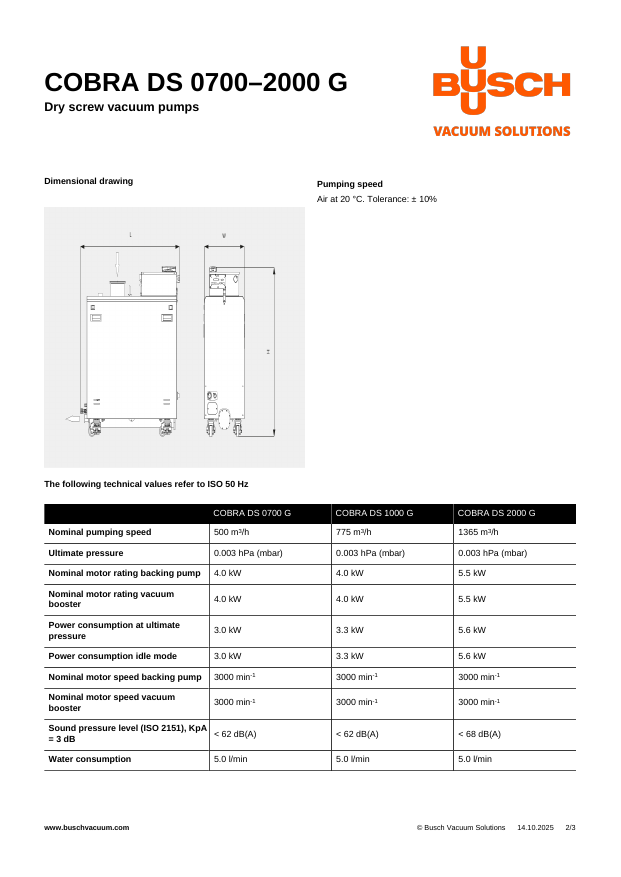

dimension_drawing
Технический лист с габаритным чертежом сухого винтового вакуумного насоса Busch COBRA DS и таблицей характеристик
Документы
📄 Product_Leaflet_COBRA_DS_0080_0160_G_Global_DE.pdf 📄 Product_Leaflet_COBRA_DS_0080_0160_G_Global_EN.pdf 📄 Instruction_Manual_Busch_Monitoring_System_2.0_EN_en.pdf 📄 Instruction_Manual_Busch_PLC_2.0_and_Busch_LCD_EN_en.pdf
• Новое поколение сухих вакуумных насосов, разработанных для сложных полупроводниковых процессов
• Усовершенствованная конструкция винта
• Работа в сухом и бесконтактном режиме
• Отличная работа с порошкообразными материалами
• Эффективное непрямое водяное охлаждение
• Компактная конструкция, готовая к установке
• Высокая скорость откачки водорода
• Высокоэффективный двигатель
• Доступны модели со встроенным вакуумным усилителем
Преимущества серии COBRA DS
Сухие винтовые вакуумные насосы Pfeiffer Vacuum COBRA DS являются идеальными генераторами вакуума для сложных полупроводниковых применений, особенно там, где требуется высокая производительность по водороду. Поэтому они идеально подходят для химического осаждения из газовой фазы, быстрой термообработки и атомно-слоевого осаждения.
В линейке представлены модели, оборудованные мощным вакуумным усилителем. Такое решение позволяет значител
