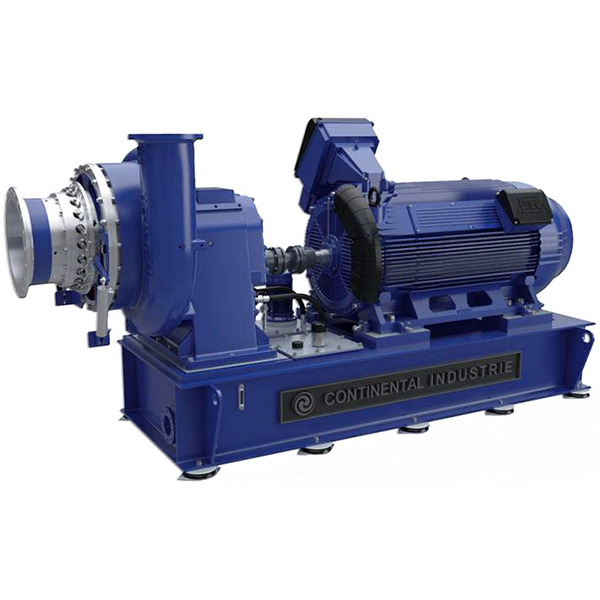

Одноступенчатые турбокомпрессоры Continental Industrie TCH 35.1
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (40)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | 20 000 - 35 000 | blms_full |
| Мощность, кВт | 500 - 1200 | blms_full |
| Частота вращения, об/мин | 3000 - 3600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Материал конструкции | Чугун EN GJL-250 | blms_full |
| Уровень шума, дБ | 75 - 95 | blms_full |
| Модель | TCH35.1 | pdf_vision |
| Тип компрессора | Одноступенчатый центробежный турбокомпрессор с интегральным редуктором | pdf_vision |
| Среда | Воздух | pdf_vision |
| Семейство рам | TCH35.1 — масляный бак, встроенный в базовую раму | pdf_vision |
| Корпус | Горизонтальный разъём | pdf_vision |
| Редуктор | Одноступенчатые цилиндрические шестерни, подшипники скольжения, масляная смазка | pdf_vision |
| Основные отливки | Чугун EN GJL-250 | pdf_vision |
| Рабочее колесо | Алюминиевый сплав 2618A или нержавеющая сталь | pdf_vision |
| Валы | Алюминиевый сплав, нержавеющая сталь, бронза | pdf_vision |
| Зубчатые колёса | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| Быстрый вал | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| Приводной вал | Высокопрочная сталь 34CrNiMo6 | pdf_vision |
| Подшипники (быстрый вал) | Шестилопастные, стальной сплав с белым металлом (баббит) | pdf_vision |
| Подшипники (приводной вал) | Цилиндрические, стальной сплав с белым металлом (баббит) | pdf_vision |
| Базовая рама | Конструкционная сталь | pdf_vision |
| Муфта | Гибкая компактного типа | pdf_vision |
| Входной фильтр/глушитель | Фильтрация 95% по классу фильтра EU4 и байпасные заслонки | pdf_vision |
| Привод IGV/VDV | Электрический линейный привод | pdf_vision |
| Расширительные компенсаторы | DN500 / 300, стальные фланцы, сильфоны из нержавеющей стали или EPDM | pdf_vision |
| Конусный диффузор | От входа DN300 к выпуску DN600 — DN800 | pdf_vision |
| Сбросной клапан (Blow-off) | DN 200, электрически управляемый | pdf_vision |
| Обратный клапан | DN600 – 800, двухстворчатый | pdf_vision |
| Масло редуктора | Соответствует ISO L-TSA (ISO VG46) | pdf_vision |
| Охлаждение масла | Воздух (вода по запросу) | pdf_vision |
| Вентилятор охлаждения | IP55 – 50/60Hz | pdf_vision |
| Привод | Электродвигатель, 2 полюса | pdf_vision |
| Напряжение двигателя | Низкое, среднее или высокое | pdf_vision |
| Частота сети | 50/60 Гц | pdf_vision |
| Частота вращения двигателя | 3000 об/мин или 3600 об/мин | pdf_vision |
| Класс защиты | IP55 | pdf_vision |
| Метод испытаний | ISO 5389 и ASME PTC10 | pdf_vision |
| Механические испытания | Международный стандарт | pdf_vision |
| Качество | ISO 9001:2015 | pdf_vision |
| Опционально | API 617/672 | pdf_vision |
Документы
Преимущества:
Надежность
Энергоэффективность
Низкий уровень вибрации
Низкий уровень шума
Простая и высокоточная конструкция
Стабильные эксплуатационные характеристики
Области применения:
Очистка воды и сточных вод
Промывка фильтров противотоком
Производство биогаза
Дегазификация полигонов твердых отходов
Опреснение воды
Производство технического углерода
Процессы, включающие горение
Производство серы
Создание кипящего слоя
Флотация
Производство серной кислоты
Вакуумная очистка
Пневмотранспорт
Компоненты компрессоров серии TCH Turbo
1. Спиральный корпус
2. Редуктор
3. Привод ЛРД
4. Направляющие лопатки на входе в компрессор (НЛВ)
5. Выступающее вперед рабочее колесо
6. Лопатки регулируемого диффузора (ЛРД)
1. Несущая рама
2. Турбокомпрессор
3. Привод компрессора
4. Впускной фильтр / Глушитель
5. Местная панель управления
6. Регулируемый конический диффузор / Глушитель
7. Компенсатор из не
