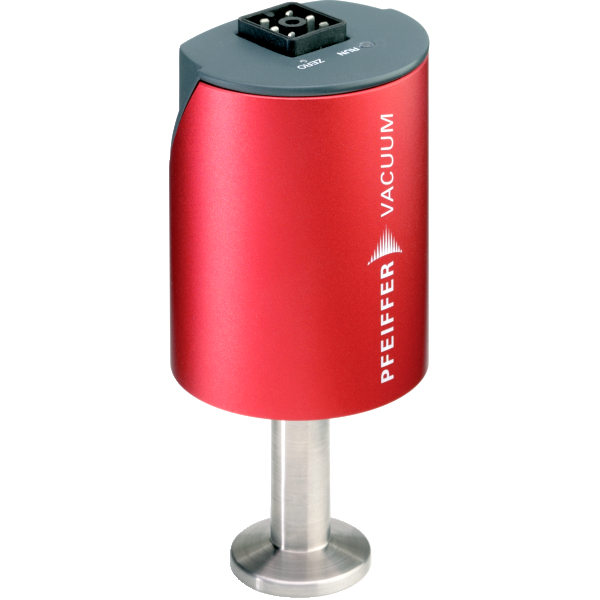

Мембранно-ёмкостный вакуумметр Pfeiffer Vacuum ActiveLine CMR 364
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (43)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1 · 10⁻⁴ – 1,1 | blms_full |
| Макс. температура отжига, °C | ≤ 110 | blms_full |
| Тип сенсора | Ёмкостный | blms_full |
| Макс. давление, гПа | 2·10³ | blms_full |
| Output signal | Measuring range 1 – 9.8 V | |
| Temperature effect | on zero point 0,015 % F.S./°C | |
| Temperature effect | on range 0.01% of measured value/ °C | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤110 °C | ≤230 °F | ≤383.15 K | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 2 · 103 hPa | 1.5 · 103 Torr | 2 · 103 mbar | |
| Full scale 1 hPa | 0.75 Torr | 1 mbar | |
| Weight 0.33 kg | 0.73 lb | |
| Output signal | Minimum load 10 kΩ | |
| Модель | CMR 364, 1 hPa F.S., DN 16 ISO-KF | pdf_vision |
| Выходной сигнал: Диапазон измерений | 1 - 9.8 V | pdf_vision |
| Диапазон измерений | 1 · 10⁻⁴ - 1.1 · 10³ hPa | pdf_vision |
| Материалы, контактирующие со средой | Ceramic (Al₂O₃ > 99.5 %) | pdf_vision |
| Материал фланца | Stainless steel | pdf_vision |
| Температура выпечки (bakeout) на фланце | ≤150 °C | pdf_vision |
| Влияние температуры: нулевая точка | 0.015 % F.S./°C | pdf_vision |
| Влияние температуры: диапазон | 0.01 % of measured value/°C | pdf_vision |
| Аналоговый выход (Anode) | 139/227 | pdf_vision |
| Рабочая температура окружающей среды | 5 - 50 °C | pdf_vision |
| Макс. температура хранения | +65 °C | pdf_vision |
| Мин. температура хранения | -40 °C | pdf_vision |
| Точность измерений | 0.2 % (of measured value) | pdf_vision |
| Метод измерения | Capacitive | pdf_vision |
| Входное напряжение | 14 - 30 V DC | pdf_vision |
| Объём | ≤3.6 cm³ | pdf_vision |
| Выходной сигнал при мин. нагрузке | 10 kΩ | pdf_vision |
| Макс. давление | 2 · 10³ hPa | pdf_vision |
| Полная шкала (F.S.) | 1 hPa | 0.75 Torr | 1 mbar | pdf_vision |
| Вес | 0.33 kg | 0.73 lb | pdf_vision |
| Разрешение | 0.003 % F.S. | pdf_vision |
| Время отклика | 30 ms | pdf_vision |
| Макс. потребляемая мощность | 1 W | pdf_vision |
| Мин. нагрузка выходного сигнала | 10 kΩ | pdf_vision |
| Присоединение фланца | DN 16 ISO-KF | pdf_vision |
| Номер для заказа | PT R24 631 | pdf_vision |

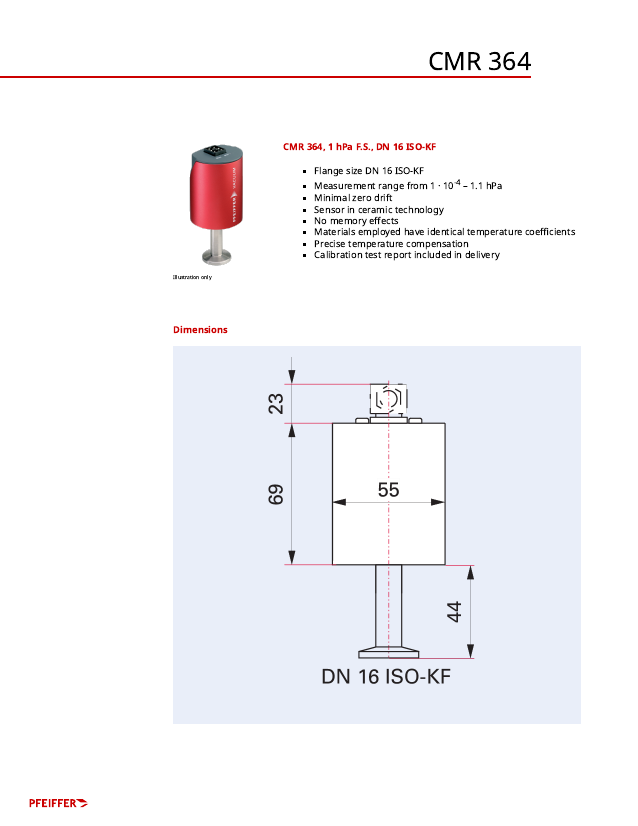

Графики / чертежи
dimension_drawing
Техническая страница датчика Pfeiffer CMR 364: спецификации, фото изделия и чертёж с размерами (DN 16 ISO-KF)
Документы
Рабочая температура, °C
5 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1 · 10⁻⁴ – 1,1
Макс. температура отжига, °C
≤ 110
Тип сенсора
Ёмкостный
Макс. давление, гПа
2·10³
Спецификация Pfeiffer Vacuum ActiveLine CMR 364
2,7 Мб
