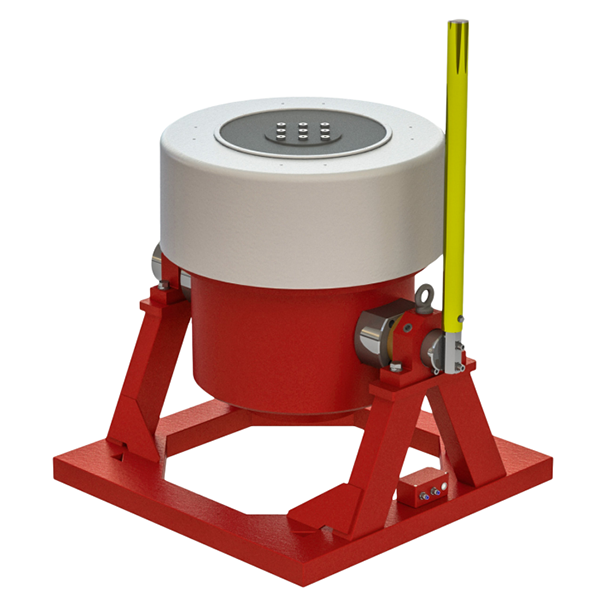

Электродинамический вибростенд Data Physics GW-V617/DSA5-10K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 6 672 | blms_full |
| Диаметр арматуры, мм | 174,5 | blms_full |
| Масса арматуры, кг | 6,8 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 350 | blms_full |
| Макс. перемещение (пик-пик), мм | 51 | blms_full |
| Макс. усилие (ШСВ), H | 4 560 | blms_full |
| Макс. ускорение (синус), g | 100 | blms_full |
| Макс. скорость, м/с | 1,52 | blms_full |
| Макс. масса изделия, кг | 90 | blms_full |
| model | GW-V617 Electrodynamic Shaker | pdf_vision |
| Модель | GW-V617 | pdf_vision |
| Тип | Электродинамический шейкер | pdf_vision |
| Номинальная мощность | 5 кВА / 10 кВА | pdf_vision |
| Частота переключения | 100 кГц номинал | pdf_vision |
| Входная чувствительность | 2.3 V rms для полного выхода | pdf_vision |
| Входной импеданс | 10 кОм входной импеданс | pdf_vision |
| Выходное напряжение | 82 V rms | pdf_vision |
| Отношение сигнал/шум | > 75 дБ | pdf_vision |
| Вес усилителя | 616 lbs (280 кг) (5K); 638 lbs (290 кг) (10K) | pdf_vision |
| Температурный диапазон шейкера | 50F to 77F (10C to 25C) | pdf_vision |
| Температурный диапазон усилителя | 50F to 104F (10C to 40C) | pdf_vision |
| Акустический шум шейкер @ 1м | До 100 dBA & 1 м | pdf_vision |
| Шум воздуходувки | 72 dBA @ 1 м | pdf_vision |
| Влажность шейкера | <95% без конденсации | pdf_vision |
| Влажность усилителя | <95% без конденсации | pdf_vision |
| Диапазон питания | 380/400/415/440/480 V~; 50/60 Hz 3-фазный AC | pdf_vision |
| Общая электрическая мощность | См. таблицу | pdf_vision |
| Вес | 1385 lbs (629 кг) | pdf_vision |
| Размеры усилителя (ВxШxГ) | 50" (1273 мм) x 24" (600 мм) x 32" (800 мм) | pdf_vision |
| Размеры шейкера (ВxШxГ) | 28.1" (714 мм) x 20.4" (519 мм) x 20.4" (519 мм) | pdf_vision |
| Размеры воздуходувки (ВxШxГ) | 30.3" (770 мм) x 28.3" (720 мм) x 36.2" (920 мм) | pdf_vision |
Графики / чертежи
performance_chart

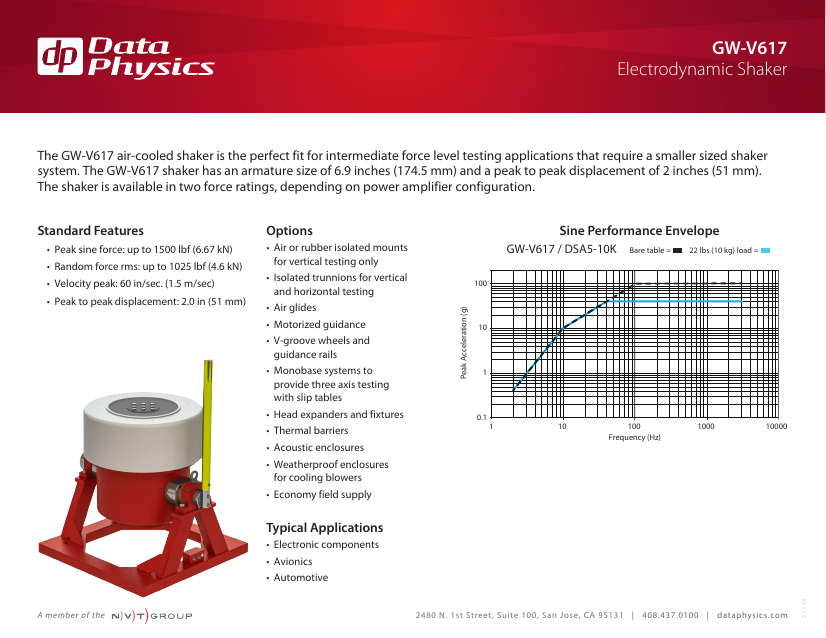

Маркетинговая страница вибростенда GW-V617: описание, характеристики, опции и график синусоидальной рабочей огибающей
dimension_drawing

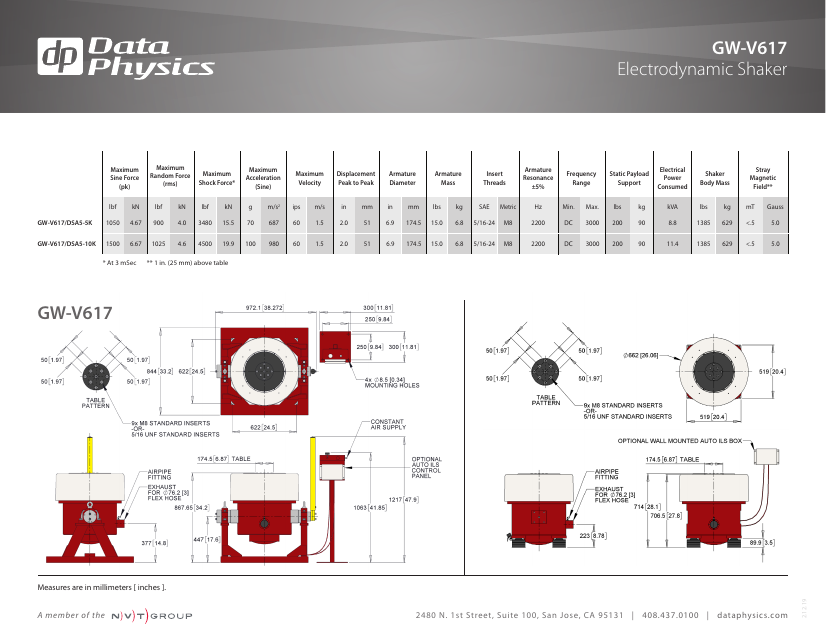

Технический лист электродинамического шейкера GW-V617 Data Physics: таблица спецификаций и чертежи с размерами
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
6 672
Диаметр арматуры, мм
174,5
Масса арматуры, кг
6,8
Резонанс арматуры +/- 5%, Гц
2 350
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
4 560
Макс. ускорение (синус), g
100
Макс. скорость, м/с
1,52
Макс. масса изделия, кг
Data Physics GW-V617/DSA5-10K
904,9 Кб
