Электродинамический вибростенд Data Physics GW-V1322/DSA5-15K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 10 930 | blms_full |
| Диаметр арматуры, мм | 229 | blms_full |
| Масса арматуры, кг | 13,6 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 250 | blms_full |
| Макс. перемещение (пик-пик), мм | 51 | blms_full |
| Макс. усилие (ШСВ), H | 10 000 | blms_full |
| Макс. ускорение (синус), g | 81,9 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 160 | blms_full |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Модель | GW-V1322 / V1333 Электродинамические шейкеры | pdf_vision |
| Рабочая температура (шейкер) | 50F to 77F (10C to 25C) | pdf_vision |
| Рабочая температура (усилитель) | 32F to 104F (0C to 40C) | pdf_vision |
| Акустический шум (шейкер) | Up to 72 dBA @ 1m | pdf_vision |
| Акустический шум (усилитель) | 63 dBA @ 1m with cooling fans; 78 dBA @ 1m with cooling fans at high speed | pdf_vision |
| Акустический шум (вентилятор) | 72 dBA @ 1m | pdf_vision |
| Влажность | <95% non-condensing | pdf_vision |
| Напряжение питания | 380/400/415/440/480 Vac 50/60 Hz 3 phase AC | pdf_vision |
| Вес (система) | 2270 lbs (1029 Kg) | pdf_vision |
| Номинальная мощность | 10 kVA / 15 kVA | pdf_vision |
| Частота переключения | 100 kHz nominal | pdf_vision |
| Чувствительность входа | 3 V rms for full output | pdf_vision |
| Входной импеданс | 10 kOhm input impedance | pdf_vision |
| Выходное напряжение | 82 V rms | pdf_vision |
| Выходной ток | 62 A rms / 186 A rms | pdf_vision |
| Модуль силового каскада | 5KW per power module | pdf_vision |
| SNR | > 73 dB | pdf_vision |
| Вес усилителя (10K) | 638 lbs (290 kg) | pdf_vision |
| Вес усилителя (15K) | 661 lbs (300 kg) | pdf_vision |
| Размеры усилителя | Height 50" (1273 mm), Width 24" (600 mm), Depth 32" (800 mm) | pdf_vision |
| Размеры шейкера | Height 32.5" (826 mm), Width 28.5" (725 mm), Depth 29.2" (743 mm) | pdf_vision |
| Размеры вентилятора | Height 22.3" (567 mm), Width 20" (498 mm), Depth 19.5" (495 mm) | pdf_vision |
| Производитель | Data Physics (UK) Ltd, South Road, Hailsham, East Sussex, BN27 3JJ, UK | pdf_vision |
Графики / чертежи
performance_chart

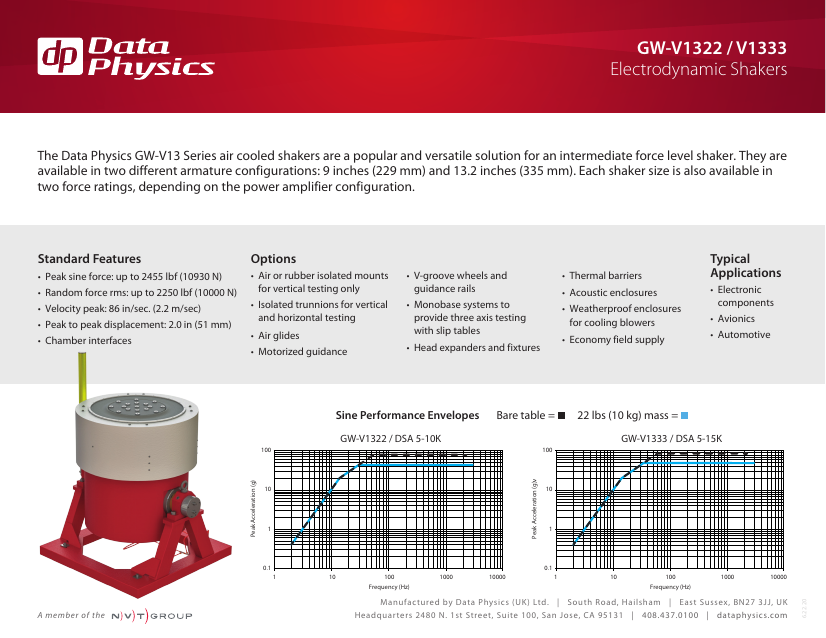

Маркетинговая страница datasheet: электродинамические вибростенды Data Physics GW-V1322/V1333 — характеристики, опции, применение, график синусоидальных характеристик и фото
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
10 930
Диаметр арматуры, мм
229
Масса арматуры, кг
13,6
Резонанс арматуры +/- 5%, Гц
2 250
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
10 000
Макс. ускорение (синус), g
81,9
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
160
Data Physics GW-V1322/DSA5-15K
991,4 Кб
