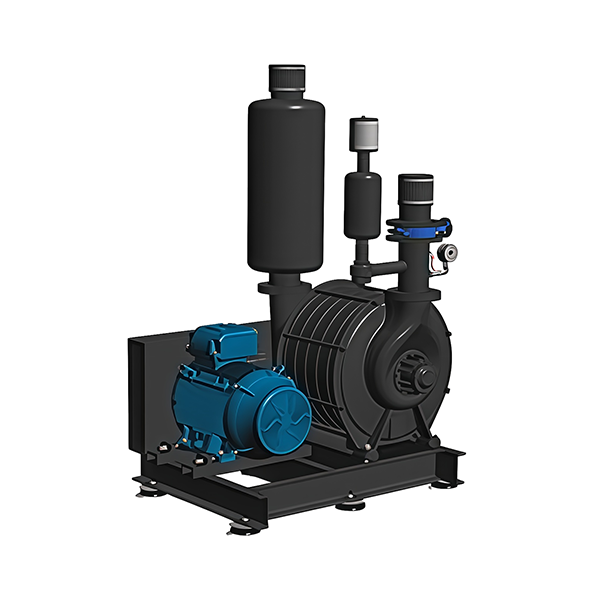

Центробежная воздуходувка Continental Industrie Model 051
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (44)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 6” (152 мм), DN 150, PN 10 | blms_full |
| Фланец (выход) | 6” (152 мм), DN 150, PN 10 | blms_full |
| Производительность, м³/ч | 4 100 | blms_full |
| Частота вращения, об/мин | 3600 об/мин с прямым приводом (60Hz), 4400 с приводом от клиноременной передачи | blms_full |
| Избыточное давление, бар (изб.) | 0,94 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | От 1 до 10 (литые) | |
| СОЕДИНЕНИЕ НА ВСАСЕ | 6” (152 мм) ФЛАНЕЦ, DN 150, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 6” (152 мм) ФЛАНЕЦ, DN 150, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3600 об/мин с прямым приводом (60Hz), 4400 с приводом от | |
| ДИАМЕТР ИМПЕЛЛЕРА | 24” (611 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 374 f/s (114 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4706 об/мин (9-ступеней) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| КОНЕЦ ВАЛА | 1” 3/4 (45 мм), впускной конец привода стандарт | |
| ДИСК, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СЕКЦИЯ | Литый алюминий Al Si 7 Mg | |
| СТЯЖКИ | 13/16” (20 мм) диаметр сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6410 C3 стандарт AFBMA B10 | |
| ВАЛ | Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) | |
| РАБОЧИЕ КОЛЕСА | Литой алюминий Al Si 10 Mg | |
| Число ступеней | От 1 до 10 (типовые) | pdf_vision |
| Соединение на всасе | 6" (152 мм) 60°Фланец, DN 150, PN 10 | pdf_vision |
| Соединение на выходе | 6" (152 мм) 60°Фланец, DN 150, PN 10 | pdf_vision |
| Радиальные зазоры | 300 частей с стандартной прокладкой (604°С), 4400 с спрейером от «неконденсируемого пара» | pdf_vision |
| Смазка | Композитный смазка | pdf_vision |
| Диаметр импеллера | 24" (611 мм) | pdf_vision |
| Окружная скорость импеллера | 374 ft/s (114 м/с) | pdf_vision |
| Первая критическая скорость | +778 cpm (5 ступеней) | pdf_vision |
| Привод | Гибкий прямой, или ремень со правильной передачей | pdf_vision |
| Допустимая вибрация | Пиковая размах 4,5 м/с | pdf_vision |
| Конец вала | 1-3/8" (45 мм), цилиндрический конец стандарт | pdf_vision |
| Диск корпуса/подшипника | Ничная чугун, FGL 250 | pdf_vision |
| Секции | Пять злементов Al 917 Mg | pdf_vision |
| Статорки | 3.5" (20 мм) жёсткость, сталь A60 | pdf_vision |
| Герметик | Смазка FTB 55/02 | pdf_vision |
| Уплотнение (воздух) | Лира графитовой на каждой пласти | pdf_vision |
| Уплотнение (газ) | Мембрано-вспышка входа на выходной конца с «зажигательным зерном» газа | pdf_vision |
| Подшипники | Шариковые подшипники 6410 C3, стандарт AFBMA B-10 | pdf_vision |
| Вал | Пуансированная сталь, C35 (коричневое цинковое на непокрашенных зонах) | pdf_vision |
| Разъемные кольца | Пять злементов Al 91 10 Mg | pdf_vision |
| Статорные пластины | Конструкционная сталь | pdf_vision |
| Отори диск/пакер | Конструкционная сталь | pdf_vision |
| Установка | Амортизационный прокладка | pdf_vision |
Документы
Материал конструкции
Корпус подшипника: Литый чугун FGL 250
Секции: Литый алюминий Al Si 7 Mg
Стяжки: 13/16” (20 мм) диаметр сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Два графитных кольца на каждом конце
Уплотнения (газ) : Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6410 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Литой алюминий Al Si 10 Mg
Опора двигателя: Конструкционная сталь
Установка рамы-основания: Антивибрационные прокладки
Фланец (вход)
6” (152 мм), DN 150, PN 10
Фланец (выход)
6” (152 мм), DN 150, PN 10
