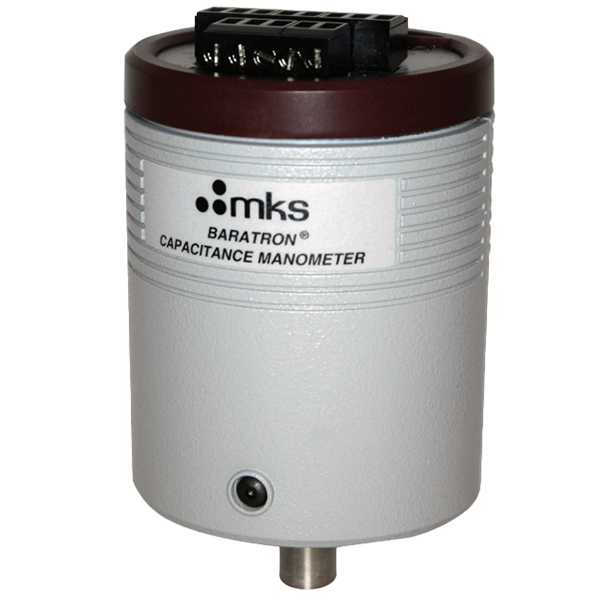

Баратрон MKS Instruments Baratron 623H
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (40)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 55 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF | blms_full |
| Время прогрева, мин. | 30 | blms_full |
| Диапазон измерений, Torr | 10, 20, 100, 200, 500, 1000 | blms_full |
| Точность, % | 0,25 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Модель | 623H | pdf_vision |
| Тип | Unheated Absolute Baratron® Capacitance Manometer with Trip Points | pdf_vision |
| Производитель | MKS | pdf_vision |
| Диапазоны Full Scale | 10, 20, 100, 500, 1000 Torr | pdf_vision |
| Точность | Percent of Reading accuracy | pdf_vision |
| Реле | 2 настраиваемых реле trip point, диапазон настройки 0.1%–100% Full Scale или 0–10 VDC | pdf_vision |
| Индикация | Двухцветные LED индикаторы состояния реле | pdf_vision |
| Напряжение питания | +15 VDC (±5%) | pdf_vision |
| Потребляемый ток | <100 mA | pdf_vision |
| Выходной сигнал | 0 to 10 VDC линейный по давлению | pdf_vision |
| Материал смачиваемых поверхностей | Inconel®, коррозионностойкий | pdf_vision |
| Интегрированный sump | Да (US Patent #5,822,685), защита от частиц | pdf_vision |
| Совместимость | Ранние Baratron® манометры, MKS блоки питания/индикаторы, контроллеры давления | pdf_vision |
| Датчик температуры | Unheated temperature transducer | pdf_vision |
| Функции | Pump cross-over and valve activation | pdf_vision |
| Полные диапазоны измерения | 10, 20, 100, 500 и 1000 Торр | pdf_vision |
| Разрешение | 0.001% от полного диапазона | pdf_vision |
| Точность | 0.25% от показания (включая нелинейность, гистерезис и неповторяемость) | pdf_vision |
| Температурные коэффициенты (ноль) | 0.005% от полного диапазона/°C | pdf_vision |
| Температурные коэффициенты (диапазон) | 0.04% от показания/°C | pdf_vision |
| Рабочая температура окружающей среды | от 0°C до 50°C | pdf_vision |
| Объём | 6.3 куб. см | pdf_vision |
| Время прогрева | 30 минут | pdf_vision |
| Предел избыточного давления | 45 psia (310 кПа) | pdf_vision |
| Материалы, контактирующие с газом | Inconel® и Inconel (опционально: 316 SS) | pdf_vision |
| Требуемое напряжение питания | ±15 ВDC ±5% @ 75 мА | pdf_vision |
| Выходной сигнал | Давление: от 0 до +10 ВDC на нагрузку > 10 кОм | pdf_vision |
| Релейные выходы | Контакты SPDT, рассчитанные на 1 А @ 30 ВDC или 0.5 А @ 30 ВAC (резистивная нагрузка) | pdf_vision |
| Сигнал уровня срабатывания (Trip Point) | от 0.01 до 10 ВDC для каждой точки срабатывания | pdf_vision |
| Присоединения (стандартные) | 1/2" (12.7 мм) трубка | pdf_vision |
| Присоединения (опциональные) | 8 VCR® female, Mini-CF®, NW 16 KF, NW 25 KF | pdf_vision |
| Соответствие стандартам | CE | pdf_vision |
| Пример кода заказа | 623H11TAE | pdf_vision |
| Модель | 623H | pdf_vision |
Документы
Рабочая температура, °C
0 – 55
Соединительный фланец
1/2'', NW16-KF, NW25-KF
Время прогрева, мин.
Диапазон измерений, Torr
10, 20, 100, 200, 500, 1000
Точность, %
0,25
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 623H
1,6 Мб
ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также в страны СНГ.
Стоимость и сроки доставки рассчитываются индивидуально для каждого заказа и зависят от региона, габаритов, веса груза и выбранного способа транспортировки.
Важно:
Работаем только с юридическими лицами. Все расчёты производятся по безналичному расчёту.
