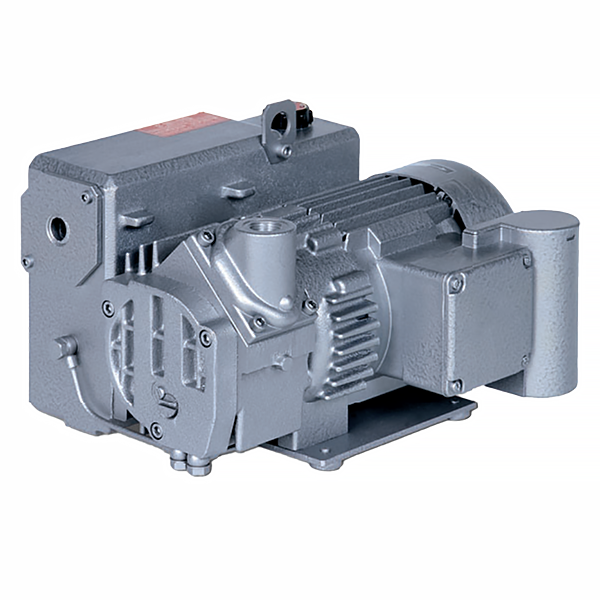

Масляный пластинчато-роторный насос Elmo Rietschle V-VGD 15
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (32)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 19 | blms_full |
| Производительность, м³/ч | 15 | blms_full |
| Мощность, кВт | 0,55 | blms_full |
| Частота вращения, об/мин | 2 850 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 2 - 10 | blms_full |
| Ёмкость масляной системы, л | 0,4 | blms_full |
| Сила тока, А (3~) | 2,8 | blms_full |
| Сила тока, А (1~) | 4,6 | blms_full |
| Уровень шума, дБ | 60 | blms_full |
| V-VGD 10 | V-VGD 15 | |
| Модель | V-VGD 10 | V-VGD 15 | pdf_vision |
| Тип | Олизамещенные пластинчато-роторные вакуумные насосы | pdf_vision |
| Saugvermögen (50 Гц) | 10 / 15 м³/ч | pdf_vision |
| Saugvermögen (60 Гц) | 12 / 18 м³/ч | pdf_vision |
| Ultimatives Vakuum, Feinvakuum (50 Гц) | 2 / 10 мбар (абс.) | pdf_vision |
| Ultimatives Vakuum, Feinvakuum (60 Гц) | 3 / 10 мбар (абс.) | pdf_vision |
| Присоединение | G 3/8 | pdf_vision |
| Номинальное напряжение | 200-255/346-440 В ±5%, 230 В ±10% | pdf_vision |
| Motorleistung (50 Гц) | 0,37 / 0,55 кВт | pdf_vision |
| Motorleistung (60 Гц) | 0,44 / 0,85 кВт | pdf_vision |
| Stromaufnahme 230 В Δ (50 Гц) | 2,4 / 2,8 А | pdf_vision |
| Stromaufnahme 230 В Δ (60 Гц) | 2,8 / 3,5 А | pdf_vision |
| Stromaufnahme 400 В Y (50 Гц) | 1,5 / 1,8 А | pdf_vision |
| Stromaufnahme 400 В Y (60 Гц) | 1,6 / 2,0 А | pdf_vision |
| Drehzahl (50 Гц) | 2850 об/мин | pdf_vision |
| Drehzahl (60 Гц) | 3420 об/мин | pdf_vision |
| Geräuschpegel (50 Гц) | 59 / 60 дБ(А) | pdf_vision |
| Geräuschpegel (60 Гц) | 62 / 63 дБ(А) | pdf_vision |
| Макс. масса | 19 кг | pdf_vision |
| Ölfüllmenge | 0,4 л | pdf_vision |
Графики / чертежи
dimension_drawing
Габаритный чертёж вакуумного насоса с таблицей обозначений подключений и таблицей принадлежностей
Документы
• Маслонаполненный вакуумный пластинчато-роторный насос
• Предельное остаточное давление от 2 до 10 мбар (абс.)
• Требуется мало места благодаря консольному ротору и встроенному двигателю
• В стандартной комплектации поставляется с тонким сетчатым фильтром, вакуумным обратным клапаном и масляным сепаратором
