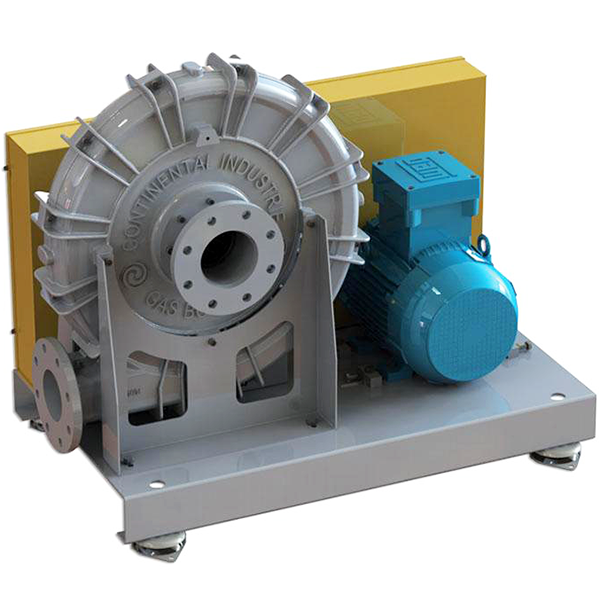

Центробежные газодувки Continental Industrie GB100 VB
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (45)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100, PN 10 | blms_full |
| Фланец (выход) | DN 100, PN 10 | blms_full |
| Вес, кг | 154 - 284 | blms_full |
| Производительность, м³/ч | 100 - 3 000 | blms_full |
| Мощность, кВт | 1,5 - 18,5 | blms_full |
| Частота вращения, об/мин | 2 950 - 3 750 | blms_full |
| Избыточное давление, мбар (изб.) | 10 - 170 | blms_full |
| Bearing housings | Cast iron EN-GJL-250 | |
| Head, Sections | Cast aluminium EN AC-42000 | |
| Joint sealing compound | RTVIS502 Silicone | |
| Bearings | Ball bearings 6206 C3 | |
| Shaft | Stainless steel 42CrMO4 | |
| Impellers | Cast aluminium EN AC-43100 | |
| Number of stage | 1 | |
| Inlet connection | 4” (100 mm) flange, DN100, PN10 | |
| Outlet connection | 4" (100 mm) flane, DN 100, PN 10 | |
| Operating speed | 2950 rpm to 5750 rpm V-belt drive | |
| Impeller diameter | 20" (500 mm) | |
| Impeller tip speed | 494 ft/s (150 m/s) | |
| First critical speed | 11342 rpm | |
| Vibration tolerance | 1.5 mils peak-to-peak (4,5 mm/s) | |
| Shaft end | 0.945" (24 mm) | |
| Модель | GB100 VB Series Gas Booster | pdf_vision |
| Количество ступеней | 1 | pdf_vision |
| Входное соединение | 4" (100 mm) фланец, DN100, PN10 | pdf_vision |
| Выходное соединение | 4" (100 mm) фланец, DN 100, PN 10 | pdf_vision |
| Рабочая скорость | 2930 - 3730 rpm, V-belt drive | pdf_vision |
| Смазка | Автоматическая масляная смазка | pdf_vision |
| Диаметр крыльчатки | 20" (500 mm) | pdf_vision |
| Окружная скорость крыльчатки | 494 ft/s (150 m/s) | pdf_vision |
| Первый критический предел | 11 342 rpm | pdf_vision |
| Привод | V-belt | pdf_vision |
| Уровень вибрации | 1.5 mils peak-to-peak (4.5 mm/s) | pdf_vision |
| Макс. температура вала | 0.945" (24 mm) | pdf_vision |
| Корпуса подшипников | Чугун EN-GJL-250 | pdf_vision |
| Головка/секции | Литой алюминий EN AC-42000 | pdf_vision |
| Герметик стыков | RYV SS03 silicone | pdf_vision |
| Уплотнения (газ) | Lip seals - V-Ring | pdf_vision |
| Подшипники | Шариковые, серия 6206 C3 | pdf_vision |
| Вал | Нержавеющая сталь 42CrMo4 | pdf_vision |
| Крыльчатки | Литой алюминий EN AC-43100 | pdf_vision |
| Материал рамы | Конструкционная сталь | pdf_vision |
| Основание с мотором | Виброизоляционные подушки | pdf_vision |
| Уровень шума | Соответствие стандартам OSHA при полной обвязке, certification test available | pdf_vision |
| Применение | ATEX-бловеры для EX-зон 1 и 2, landfill и biogas | pdf_vision |
Графики / чертежи
dimension_drawing

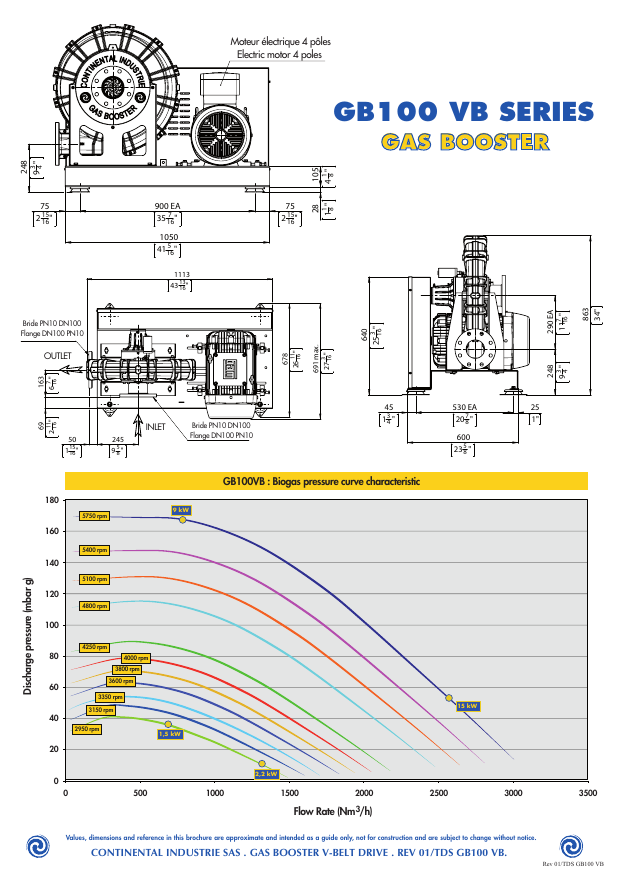

Технический лист газового бустера GB100 VB: габаритные чертежи с размерами, характеристики фланцев и график зависимости давления биогаза от расхода при разных оборотах
Документы
Материал корпуса
Корпус подшипника: литый чугун GJL 250
Секции: литый алюминий AC-42000
Герметик: силикон RTVIS502
Уплотнения вала: манжетные + V-образное уплотнительное кольцо
Подшипники: Шариковый подшипник 6206 C3
Вал: нержавеющая сталь 42CrMO4
Рабочие колёса: литой алюминий AC-43100
Опора двигателя: Конструкционная сталь
Установка рамы-основания: антивибрационные подушки
Уровень шума: в соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 100, PN 10
Фланец (выход)
DN 100, PN 10
