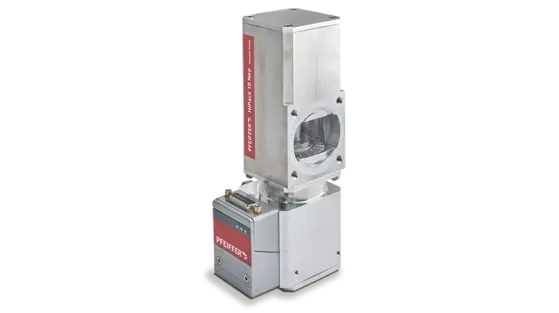

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 10
Бренд: Pfeiffer ✓ обогащена
Характеристики (18)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN25 | blms_full |
| Фланец (выход) | DN16 | blms_full |
| Вес, кг | 1,8 | blms_full |
| Частота вращения, об/мин | 90 000 | blms_full |
| Скорость откачки по N₂, л/с | 10 | blms_full |
| Скорость откачки по H₂, л/с | 3,7 | blms_full |
| Скорость откачки по He, л/с | 6 | blms_full |
| Скорость откачки по Ar, л/с | 11,5 | blms_full |
| Коэффициент сжатия N₂ | 3 · 10⁶ | blms_full |
| Коэффициент сжатия H₂ | 3 · 10² | blms_full |
| Коэффициент сжатия He | 3 · 10³ | blms_full |
| Коэффициент сжатия Ar | 2,5 · 10⁷ | blms_full |
| Предельное остаточное давление N₂, мбар | 25 | blms_full |
| Предельное разряжение, мбар | < 10⁻⁵ | blms_full |
| Тип охлаждения | Естественное | blms_full |
| Тип охлаждения (опционально) | воздушное | blms_full |
| Рабочее напряжение, В DC | 24 | blms_full |
| Потребляемая мощность, Вт | 28,8 | blms_full |
Документы
📄 Product_Leaflet_HiPace_10_Neo_Global_EN.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_EN_en.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_DE_de.pdf
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без с
