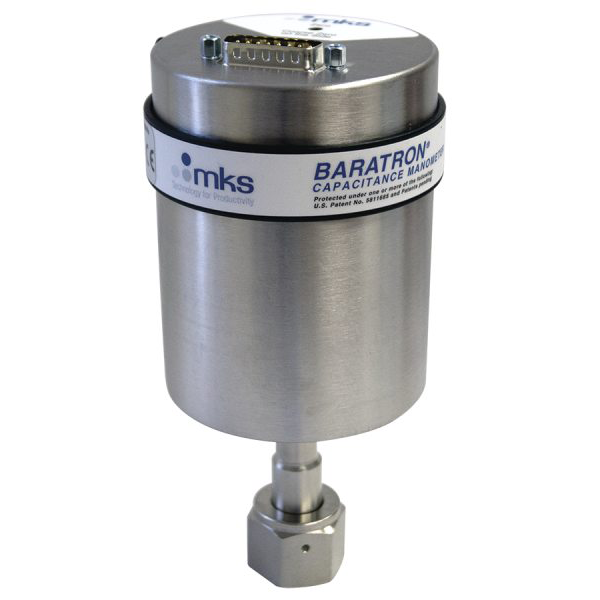

Баратрон MKS Instruments Baratron 627H
Бренд: MKS ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (27)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 15 – 40 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF | blms_full |
| Время прогрева, мин. | 120 - 240 | blms_full |
| Диапазон измерений, Torr | 0,02, 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000 | blms_full |
| Точность, % | 0,12 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Output Signal Pressure | 0 to +10 VDC into >10K Ω load | |
| Resolution | 0.001% of Full Scale (0.002% of Full Scale for 0.02 and 0.05 Torr) | pdf_vision |
| Temperature Coefficients - Span | 0.02% of Reading/°C | pdf_vision |
| Ambient Operating Temperature | 15°C to 40°C | pdf_vision |
| Volume | 6.3 cc | pdf_vision |
| Warm-Up Time | 2 hours for 25000 Torr Full Scale; 4 hours for 0.1 Torr Full Scale and lower | pdf_vision |
| Overpressure Limit | 45 psia (310 kPa) or 120% Full Scale, whichever is greater | pdf_vision |
| Materials Exposed to Gases | Inconel | pdf_vision |
| Input Power Required | ±15 VDC ±5% @ 0.25 Amps (max.) | pdf_vision |
| Output Signal | Pressure: 0 to +10 VDC into >10K Ω load | pdf_vision |
| Fittings - Standard | 1/2" (12.7 mm) OD tube | pdf_vision |
| Fittings - Optional | 8 VCR® and 8 VCO™ female, NW16 KF and NW25 KF, 1.33" OD CF and 2.75" OD CF | pdf_vision |
| Compliance | CE | pdf_vision |
| Semiconductor Switch - Current Charge Capacity | 120 mA max. | pdf_vision |
| Semiconductor Switch - Switch on Resistance | 20 Ω max. @ 120 mA, 50°C | pdf_vision |
| Semiconductor Switch - Open Circuit Voltage | 28V max. | pdf_vision |
| Температура сенсора (контролируемая) | 45°C | producer |
| Тип измерения | Абсолютное давление | producer |
| Zero Temperature Coefficient | 0.002% FS/°C (1–25000 Torr); 0.005% FS/°C (0.25 и 0.1 Torr); 0.015% FS/°C (0.05 Torr); 0.03% FS/°C (0.02 Torr) | producer |
| Точность (уточнение) | 0.12% of Reading; 0.15% для 0.25, 0.1 и 0.05 Torr | producer |
| Тип | Вакуумный датчик давления (ёмкостный) | producer |
Графики / чертежи

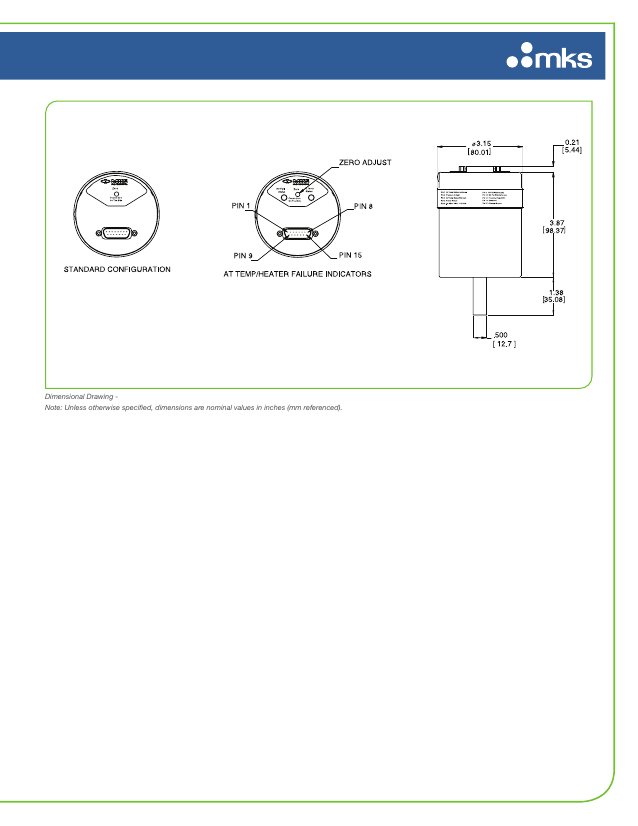

dimension_drawing
Чертёж датчика MKS: виды спереди (стандартная конфигурация, индикаторы AT TEMP/HEATER и контакты разъёма) и габаритный чертёж с размерами в дюймах/мм.
Документы
Рабочая температура, °C
15 – 40
Соединительный фланец
1/2'', NW16-KF, NW25-KF
Время прогрева, мин.
120 - 240
Диапазон измерений, Torr
0,02, 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000
Точность, %
0,12
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 627H
2,1 Мб
ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также в страны СНГ.
Стоимость и сроки доставки рассчитываются индивидуально для каждого заказа и зависят от региона, габаритов, веса груза и выбранного способа транспортировки.
Важно:
Работаем только с юридическими лицами. Все расчёты производятся по безналичному расчёту.
Загрузка отзывов...
BX.ready(function() {
var obCatalogComments_2131 = new JCCatalogSocnetsComments({'serviceList':{'blog':true},'settings':{'blog':{'ajaxUrl':'/bitrix/templates/aspro-premier-c
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Температура сенсора (контролируемая) | 45°C | производ. |
| Тип измерения | Абсолютное давление | производ. |
| Zero Temperature Coefficient | 0.002% FS/°C (1–25000 Torr); 0.005% FS/°C (0.25 и 0.1 Torr); 0.015% FS/°C (0.05 Torr); 0.03% FS/°C (0.02 Torr) | производ. |
| Точность (уточнение) | 0.12% of Reading; 0.15% для 0.25, 0.1 и 0.05 Torr | производ. |
| Тип | Вакуумный датчик давления (ёмкостный) | производ. |
Жизненный цикл: active
Факты производителя: Датчик — нагреваемый (45°C) абсолютный ёмкостный манометр. Новые данные: контролируемая температура сенсора 45°C; точность 0.15% для диапазонов 0.05–0.25 Torr; коэффициенты нуля по температуре для разных диапазонов; существует вариант 627H 24VDC с Profibus; доступны чертёж и инструкция.
