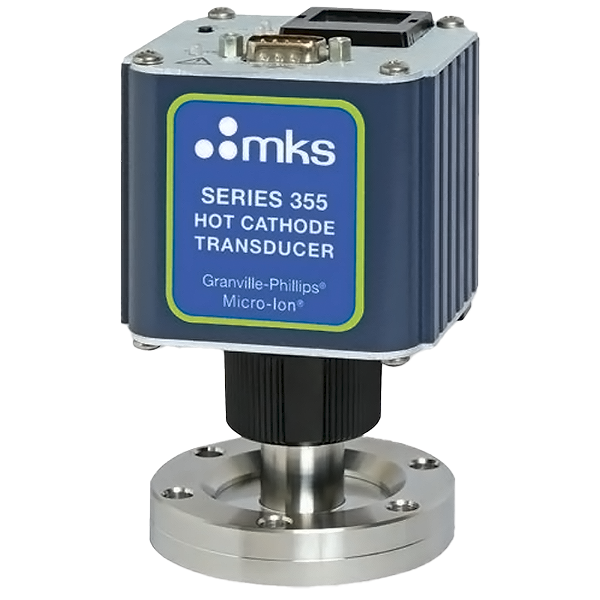

Вакуумметр MKS Instruments 355 Micro-Ion с горячим катодом
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (38)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 40 | blms_full |
| Соединительный фланец | NW25 ISO-KF | blms_full |
| Макс. температура отжига, °C | 200 | blms_full |
| Тип сенсора | Hot Cathode | blms_full |
| Дисплей | Опционально | blms_full |
| Диапазон измерений, Torr | 5 · 10⁻² – 10⁻⁹ | blms_full |
| Интерфейс | RS485 | blms_full |
| Cooler Operation | At only 8% of the power consumption | |
| Диапазон измерения (Torr) | 1 x 10⁻¹⁰ до 5 x 10⁻² | pdf_vision |
| Диапазон измерения (mbar) | 1 x 10⁻¹⁰ до 7 x 10⁻² | pdf_vision |
| Диапазон измерения (Pa) | 1 x 10⁻⁸ до 7 | pdf_vision |
| Ток эмиссии | 0.02 mA, 0.1 mA, 4 mA | pdf_vision |
| Дегазация | Электронная бомбардировка, 3 Вт с 2-минутным таймером | pdf_vision |
| Вес | 370 гм (12 oz) с фланцем NW16Kf | pdf_vision |
| Требуемое питание | 24 VDC ±15%, 1.2 Вт макс | pdf_vision |
| Рабочая температура | 0°C до 40°C окружающая среда, без конденсации | pdf_vision |
| Нерабочая температура | -40°C до 70°C | pdf_vision |
| Материал корпуса | Алюминиевая экструзия | pdf_vision |
| Аналоговая версия выхода | 1 Десятичный/десятичный/логарифмический, 0 до 9 В | pdf_vision |
| Управление нитью | Кнопочный переключатель на верхней части трансдьюсера | pdf_vision |
| Входные сигналы | Включение нити, дегазация вкл/выкл и ток эмиссии задаются замыканием на землю | pdf_vision |
| Выходные сигналы | Состояние нити и дегазации определяется транзистором с открытым коллектором | pdf_vision |
| Разъём | 9-pin D male | pdf_vision |
| Дисплей (опция) | 2 цифры плюс экспонента, зелёный LED | pdf_vision |
| RS485 Интерфейсная версия | RS485 с одним реле уставки | pdf_vision |
| Скорость передачи | 19200 Бод (по умолчанию) | pdf_vision |
| Конфигурация реле | Однополюсное, двунаправленное (SPDT) | pdf_vision |
| Характеристика контактов реле | 1 А при 30 VDC резистивная нагрузка, 0.5 А при 125 VAC неиндуктивная | pdf_vision |
| Версия интерфейса DeviceNet | Опрошенный ввод/вывод и явный (polled I/O and explicit) | pdf_vision |
| Скорости передачи данных | 125, 250 или 500 kbaud, выбираются переключателями | pdf_vision |
| Адреса | От 0 до 63, выбирается переключателями Low и High адреса | pdf_vision |
| Чувствительность | 20/Torr, 15/mbar, 0.15/Pa | pdf_vision |
| Предел X-ray | < 3 x 10⁻¹¹ Torr, < 4 x 10⁻¹¹ mbar, < 4 x 10⁻⁹ Pa | pdf_vision |
| Материалы филамента | Иттрий-покрытый иридий или вольфрам (см. примечания) | pdf_vision |
| Другие материалы, контактирующие с газом | 304 нержавеющая сталь, алюминия, танталум, вольфрам, CuAg эвтектика, Kovar® | pdf_vision |
| Внутренний объём колбы | 10.8 см³ (0.66 in³) за сеткой | pdf_vision |
| Температура выпечки (bakeout) | 200°C максимум (с извлечённой электроникой) | pdf_vision |
| Соответствие | CE, SEMI S2 | pdf_vision |
Документы
Микро-ионный вакуумметр MKS сочетает в себе самый маленький в мире ионизационный датчик с управляющей электроникой для создания компактного, удобного, надежного и экономичного решения для многих применений в условиях высокого вакуума. Этот микро-ионный вакуумметр включает в себя множество функций, которые обеспечивают более точное и воспроизводимое измерение, чем традиционные датчики Баярда-Альперта, от 5x10
торр до 10
торр.
Измерение вакуумного давления до 10
Торр
Двойные нити увеличивают время безотказной работы оборудования
Дисплей помогает в настройке и диагностике (опционально)
Сверхчистая конструкция обеспечивает быстрое реагирование во время откачки
Прочный, цельнометаллический, радиочастотный и помехоустойчивый модуль соответствует требованиям CE
Компактное, удобное, надежное и экономичное измерение вакуума
