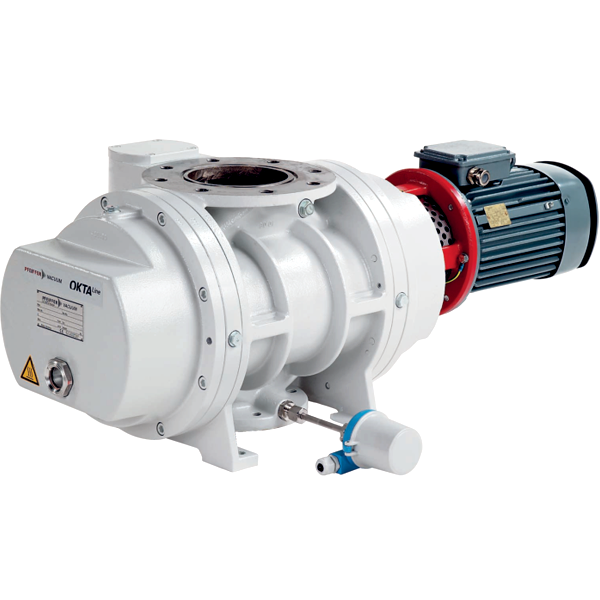

Взрывозащищенный насос Рутса Pfeiffer Vacuum Okta 2000 ATEX

Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru

Характеристики (58)

ПараметрЗначениеИсточник
Фланец (вход)DN 150 PN 16blms_full
Фланец (выход)DN 100 PN 16blms_full
Габариты (ДxШxВ), мм1356 x 502 x 458blms_full
Вес, кг390blms_full
Производительность, м³/ч1 075 - 2 585blms_full
Мощность, кВт5,5blms_full
Частота вращения, об/мин3 000blms_full
Класс защитыIP55blms_full
Температура окр. среды, °C5 - 40blms_full
Тип охлажденияВоздушноеblms_full
Уровень герметичности, мбар·л/с1·10⁻⁵blms_full
Напряжение, В230-400blms_full
Уровень шума, дБ75blms_full
Okta 2000 ATEX, Roots pump, 230/400 V, 50 Hz265/460 V,pdf
Pumps are hermetically sealed (leak rate &lt1 · 10-6 Pa m3/s) – risk of zonepdf
Ambient temperature 5-40 °C41-104 °F | 278-313 Kpdf
Mains requirementvoltage 50 Hz 230/400 Vpdf
Mains requirementvoltage 60 Hz 265/460 Vpdf
Nominal pumping speed at 50 Hz 2,155 m³/h1,268.43 cfm | 35,916.67 l/minpdf
Nominal pumping speed at 60 Hz 2,585 m³/h1,521.53 cfm | 43,083.33 l/minpdf
Nominal pumping speed max. 2,585 m³/h1,521.53 cfm | 43,083.33 l/minpdf
Nominal pumping speed min. 1,075 m³/h632.75 cfm | 17,916.67 l/minpdf
Nominal rotation speed at 50 Hz 3,000 rpm3,000 min-1pdf
Nominal rotation speed at 60 Hz 3,600 rpm3,600 min-1pdf
VoltageRange ±5%pdf
Weightwith motor 390 kg | 859.79 lbpdf
Please contact usT +49 6441 802-0pdf
МодельOkta 2000 ATEX, Roots pump, 230/400 V, 50 Hz, 126/154/160 60 Hzpdf_vision
ВзрывозащитаEx h I 3/IG Ex h IIB T3 Gc -40 °C ... +40 °Cpdf_vision
Окружающая температура-40 °C [- 311.04 °F] - 278.313 Kpdf_vision
Охлаждениевентиляторpdf_vision
Макс. допустимое давление охлаждения20 hPapdf_vision
Размеры (Д x Ш x В)1,358 x 502 x 458 mm | 53.38 x 19.76 x 18.03 inchpdf_vision
Уровень звукового давления (EN ISO 2151)75 dB(A)pdf_vision
Фланец (вход)DN 150 PN 16pdf_vision
Фланец (выход)DN 100 PN 16pdf_vision
Скорость откачки при 50 Гц2,155 m³/h | 1,286.43 cfm | 35,916.67 l/minpdf_vision
Скорость откачки при 60 Гц2,585 m³/h | 1,521.35 cfm | 43,083.33 l/minpdf_vision
Макс. скорость откачки2,585 m³/h | 1,521.35 cfm | 43,083.33 l/minpdf_vision
Скорость откачки при частоте вращения2,675 m³/h | 1,578.75 cfm | 44,375.67 l/minpdf_vision
Номинальная частота вращения при 50 Гц3,000 min⁻¹pdf_vision
Номинальная частота вращения при 60 Гц3,600 min⁻¹pdf_vision
Рабочая частота вращения17,075-2,585 rpm/h | 632.76-1,521.53 cfmpdf_vision
Рабочая жидкостьP3pdf_vision
Категория защитыIP55pdf_vision
Мощность при 50 Гц5.5 kWpdf_vision
Мощность при 60 Гц5.5 kWpdf_vision
Частота вращения1,500-3,600 rpm | 1,500-3,600 min⁻¹pdf_vision
Напряжение± 5 %pdf_vision
Вес с двигателем390 kg | 859.79 lbpdf_vision
Номер для заказаPP W63 350pdf_vision
Заглушки/фланцы: комплект заглушек для Okta 1000M/ATEX | OktPP 043 885 -Tpdf_vision
Монтажные винты, нерж. сталь, Okta 2000MATEX, DN PN16, Zn-NiPP 144 117 -Tpdf_vision
Уплотнение, комплект (FKM) для Okta 1000M/ATEX | Okta 2000M/PP 043 886 -Tpdf_vision
Минеральное масло P3, 1 лPK 001 138 -Tpdf_vision
P3, минеральное масло, 0.1 лPK 001 108 -Tpdf_vision
P3, минеральное масло, 20 лPK 001 109 -Tpdf_vision
P3, минеральное масло, 5 лPK 001 107 -Tpdf_vision

Графики / чертежи

performance_chart

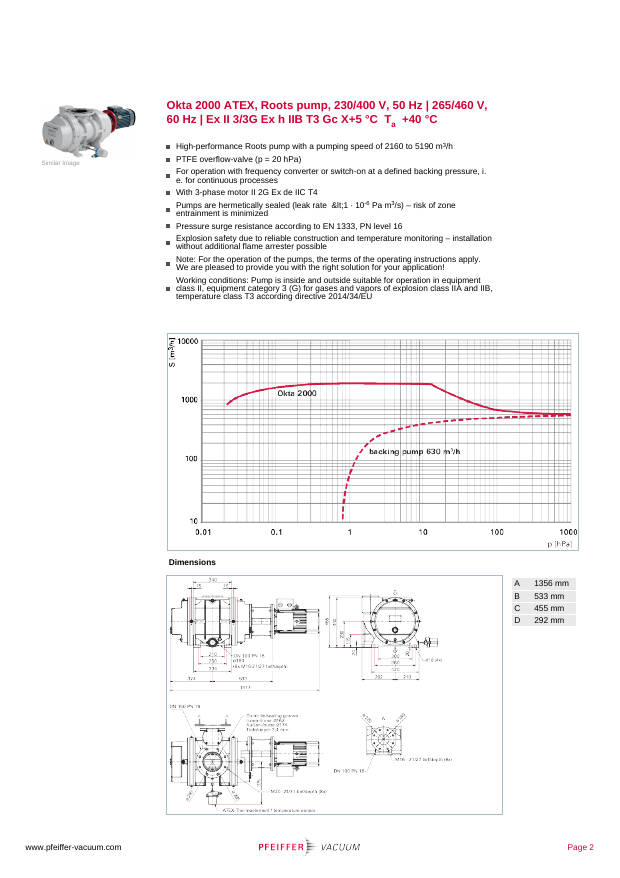

Каталожная страница вакуумного насоса Okta 2000 ATEX: текстовое описание характеристик, кривая производительности (p-Hz) с кривой форвакуумного насоса и чертёж габаритных размеров (A–D)

Документы

📄 ec5w4x0p174jmd980y0qq88rm2oghops.pdf
• Скорость откачки от 1 080 до 2 585 м3/ч • Скоростью утечки < 1 · 10-6 Па м3/с • Герметичный • С магнитной муфтой • Устойчивость к скачкам давления до 1600 кПа • 3-фазный двигатель II 2G Ex de IIC T4 • Отсутствие тепловой перегрузки благодаря встроенному датчику температуры • Взрывозащищенный ATEX (директива 2014/34 / EU) Фланец (вход) DN 150 PN 16 Фланец (выход) DN 100 PN 16 Габариты (ДxШxВ), мм 1356 x 502 x 458
