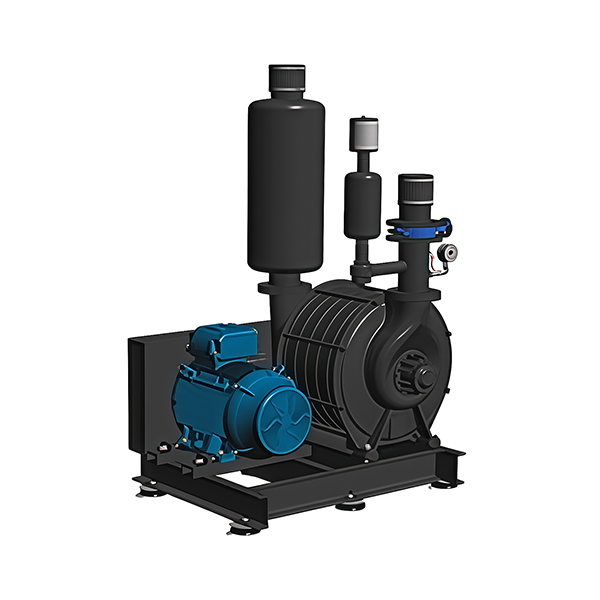

Центробежная воздуходувка Continental Industrie Model 031
Бренд: Continental Industrie ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (30)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 6” (152 мм), DN 150, PN 10 | blms_full |
| Фланец (выход) | 6” (152 мм), DN 150, PN 10 | blms_full |
| Производительность, м³/ч | 2 380 | blms_full |
| Частота вращения, об/мин | 600 об/мин с прямым приводом (60Hz), 4400 с приводом от клиноременной передачи | blms_full |
| Избыточное давление, бар (изб.) | 0,74 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | От 1 до 9 (литые) | |
| СОЕДИНЕНИЕ НА ВСАСЕ | 6” (152 мм) ФЛАНЕЦ, DN 150, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 6” (152 мм) ФЛАНЕЦ, DN 150, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 600 об/мин с прямым приводом (60Hz), 4400 с приводом от | |
| ДИАМЕТР ИМПЕЛЛЕРА | 24” (611 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 374 f/s (114 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 3747 об/мин (9-ступеней) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| КОНЕЦ ВАЛА | 1” 3/4 (45 мм), впускной конец привода стандарт | |
| ДИСК, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СЕКЦИЯ | Литый алюминий Al Si 7 Mg | |
| СТЯЖКИ | 3/4” (19 мм) диаметр сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6410 C3 стандарт AFBMA B10 | |
| ВАЛ | Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) | |
| РАБОЧИЕ КОЛЕСА | Литой алюминий Al Si 10 Mg | |
| Фланец (вход) | 6" (152 мм), DN 100, PN 10 (расходится с нашей карточкой: DN 150) | producer |
| Фланец (выход) | 6" (152 мм), DN 65, PN 10 (расходится с нашей карточкой: DN 150) | producer |
| Рабочая скорость | 3600 об/мин прямой привод (60 Гц), 6400 об/мин с клиноременной передачей (расходится с нашей карточкой: 600/4400) | producer |
| Смазка | Пластичная смазка (grease) | producer |
| Уплотнение (воздух) | 2 графитовых кольца на каждом конце | producer |
| Уплотнение (газ) | 2 угольных кольца с подачей инертного газа | producer |
| Постамент двигателя | Конструкционная сталь | producer |
| Шасси/установка | Антивибрационная плита | producer |
| Уровень шума | Соответствие OSHA (доступна сертификация испытаний) | producer |
Документы
Материал конструкции
Корпус подшипника: Литый чугун FGL 250
Секции: Литый алюминий Al Si 7 Mg
Стяжки: 3/4” (19 мм) диаметр сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Два графитных кольца на каждом конце
Уплотнения (газ) : Двойные графитные кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6410 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Литой алюминий Al Si 10 Mg
Опора двигателя: Конструкционная сталь
Установка рамы-основания: Антивибрационные прокладки
Фланец (вход)
6” (152 мм), DN 150, PN 10
Фланец (выход)
6” (152 мм), DN 150, PN 10
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 6" (152 мм), DN 100, PN 10 (расходится с нашей карточкой: DN 150) | производ. |
| Фланец (выход) | 6" (152 мм), DN 65, PN 10 (расходится с нашей карточкой: DN 150) | производ. |
| Рабочая скорость | 3600 об/мин прямой привод (60 Гц), 6400 об/мин с клиноременной передачей (расходится с нашей карточкой: 600/4400) | производ. |
| Смазка | Пластичная смазка (grease) | производ. |
| Уплотнение (воздух) | 2 графитовых кольца на каждом конце | производ. |
| Уплотнение (газ) | 2 угольных кольца с подачей инертного газа | производ. |
| Постамент двигателя | Конструкционная сталь | производ. |
| Шасси/установка | Антивибрационная плита | производ. |
| Уровень шума | Соответствие OSHA (доступна сертификация испытаний) | производ. |
Жизненный цикл: active
Факты производителя: Модель 031 выпускается в 9 исполнениях 31.01–31.09 с габаритами и массой для каждого. Уплотнения: графитовые кольца (воздух) или угольные с инертным газом (газ). Смазка — пластичная. Антивибрационная плита, шум по OSHA. ВНИМАНИЕ: данные производителя расходятся с нашей карточкой — фланцы DN 100/65 (не DN 150) и скорость 3600/6400 об/мин (не 600/4400); требуется сверка с первоисточником.
