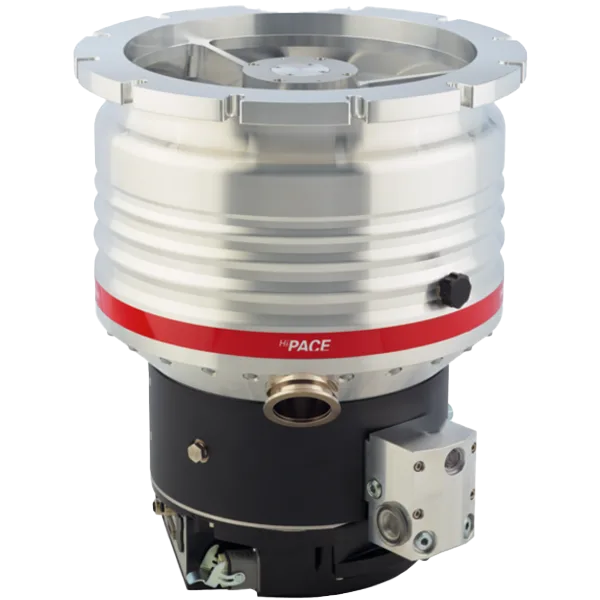

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 2300
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (56)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN250 | blms_full |
| Фланец (выход) | DN40 | blms_full |
| Вес, кг | 34 - 47 | blms_full |
| Частота вращения, об/мин | 31 500 | blms_full |
| Скорость откачки по N₂, л/с | 1 900 | blms_full |
| Скорость откачки по H₂, л/с | 1 850 | blms_full |
| Скорость откачки по He, л/с | 2 050 | blms_full |
| Скорость откачки по Ar, л/с | 1 850 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10⁸ | blms_full |
| Коэффициент сжатия H₂ | 2 · 10⁴ | blms_full |
| Коэффициент сжатия He | 3 · 10⁵ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10⁸ | blms_full |
| Производительность по N₂, мбар·л/с | 1,8 | blms_full |
| Предельное разряжение, мбар | < 10⁻⁸ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Рабочее напряжение, В DC | 220 | blms_full |
| Потребляемая мощность, Вт | 1,3 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Модель | HiPace 1800/2300 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Производитель | Pfeiffer Vacuum + Fab Solutions (Part of the BUSCH GROUP) | pdf_vision |
| Быстрота действия для N₂ (HiPace 1800) | 1435 л/с | pdf_vision |
| Быстрота действия для H₂ (HiPace 1800) | 1730 л/с | pdf_vision |
| Быстрота действия для He (HiPace 1800) | 1650 л/с | pdf_vision |
| Быстрота действия для Ar (HiPace 1800) | 1370 л/с | pdf_vision |
| Степень сжатия для N₂ (HiPace 1800) | 1·10⁹ | pdf_vision |
| Степень сжатия для H₂ (HiPace 1800) | 2·10³ | pdf_vision |
| Степень сжатия для He (HiPace 1800) | 3·10⁵ | pdf_vision |
| Степень сжатия для Ar (HiPace 1800) | 1·10⁹ | pdf_vision |
| Быстрота действия для N₂ (HiPace 2300) | 1900 л/с | pdf_vision |
| Быстрота действия для H₂ (HiPace 2300) | 1850 л/с | pdf_vision |
| Быстрота действия для He (HiPace 2300) | 2000 л/с | pdf_vision |
| Быстрота действия для Ar (HiPace 2300) | 1800 л/с | pdf_vision |
| Степень сжатия для N₂ (HiPace 2300) | 1·10⁹ | pdf_vision |
| Степень сжатия для H₂ (HiPace 2300) | 2·10³ | pdf_vision |
| Степень сжатия для He (HiPace 2300) | 1·10⁵ | pdf_vision |
| Степень сжатия для Ar (HiPace 2300) | 1·10⁹ | pdf_vision |
| Поток газа при конечной частоте вращения, He (HiPace 1800) | 28 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, H₂ (HiPace 1800) | 50 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, N₂ (HiPace 1800) | 20 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, Ar (HiPace 1800) | 16 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, He (HiPace 1800) | 26 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, H₂ (HiPace 1800) | 14 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, N₂ (HiPace 1800) | 38 hPa л/с | pdf_vision |
| Форвакуумное давление макс. для N₂ (HiPace 1800) | 1,8 hPa | pdf_vision |
| Поток газа при конечной частоте вращения, He (HiPace 2300) | 28 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, H₂ (HiPace 2300) | 50 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, N₂ (HiPace 2300) | 20 hPa л/с | pdf_vision |
| Поток газа при конечной частоте вращения, Ar (HiPace 2300) | 16 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, He (HiPace 2300) | 26 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, H₂ (HiPace 2300) | 14 hPa л/с | pdf_vision |
| Поток газа при 0,1 hPa впускного давления, N₂ (HiPace 2300) | 38 hPa л/с | pdf_vision |
| Форвакуумное давление макс. для N₂ (HiPace 2300) | 1,8 hPa | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Дата документа | 03.07.2025 | pdf_vision |
| Страница | 2/3 | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_10_Neo_Global_EN.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_EN_en.pdf 📄 Instruction_Manual_HiPace_10_Neo_with_TC_80_DE_de.pdf
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без
