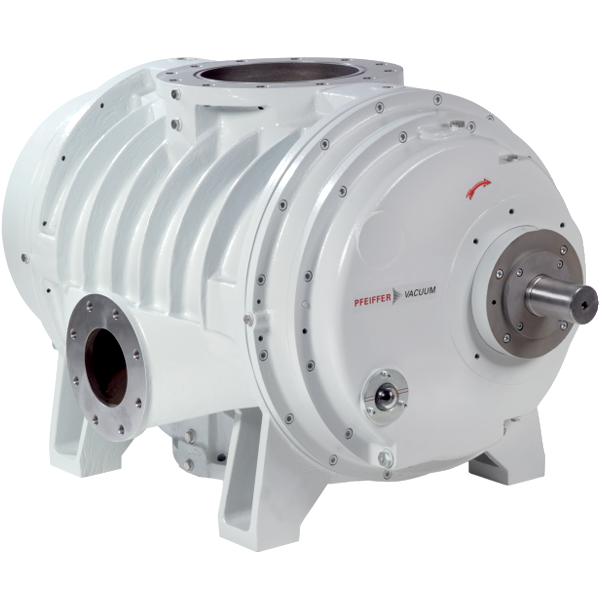

Газо-циркуляционные насосы Рутса Pfeiffer Vacuum Okta 8000 G

Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru

Характеристики (63)

ПараметрЗначениеИсточник
Фланец (вход)DN 300 PN 10blms_full
Фланец (выход)DN 300 PN 10blms_full
Вес, кг1 500blms_full
Производительность, м³/ч4 000 - 12 000blms_full
Мощность, кВт200blms_full
Частота вращения, об/мин1 500blms_full
Класс защитыIP55blms_full
Температура окр. среды, °C5 - 40blms_full
Тип охлажденияГазовоеblms_full
Уровень герметичности, мбар·л/с1·10⁻²blms_full
Уровень шума, дБ75 - 105blms_full
Ambient temperature 5-40 °C41-104 °F | 278-313 Kpdf
Leak rate 1 · 10-3 Pa m3/s7.5 · 10-3 Torr l/s |pdf
Nominal pumping speed 4,000-12,000 m³/h2,354.4-7,063.2 cfm |pdf
Nominal pumping speed at 50 Hz 8,000 m³/h4,708.8 cfm | 133,333.33 l/minpdf
Nominal pumping speed at 60 Hz 9,600 m³/h5,650.56 cfm | 160,000 l/minpdf
Nominal pumping speed max. 12,000 m³/h7,063.2 cfm | 200,000 l/minpdf
Nominal pumping speed min. 4,000 m³/h2,354.4 cfm | 66,666.67 l/minpdf
Nominal rotation speed at 50 Hz 1,500 rpm1,500 min-1pdf
Nominal rotation speed at 60 Hz 1,800 rpm1,800 min-1pdf
Rotation speed 750-2,250 rpm750-2,250 min-1pdf
Ultimate pressure without gas ballast 1.3 · 102 hPa9.75 · 101 Torr | 1.3 · 102 mbarpdf
Weightwithout motor 1,500 kg | 3,306.9 lbpdf
Finned tube cooler for Okta 8000Okta 4000 Gpdf
Temperature Sensor for Okta 800018000 |pdf
Screw Set for Okta 4000 GOkta 8000 G, DNpdf
Okta 300/MOkta 500/M | Okta 600/M | Oktapdf
Please contact usT +49 6441 802-0pdf
модельOkta 8000 Gpdf_vision
типгазоохлаждаемый Roots-насос без двигателяpdf_vision
присоединениеDN 300 PN 10pdf_vision
быстродействиеот 4000 до 12000 м³/чpdf_vision
область применениянизкий и средний вакуумpdf_vision
диапазон давления первой ступениот 130 до 1013 гПа (в серии с меньшим конечным давлением)pdf_vision
безопасность от перегреваблагодаря газовому охлаждениюpdf_vision
соединение для уплотняющего газаестьpdf_vision
кастомизированный дизайнпо запросу (двигатель, газовый охладитель, муфта)pdf_vision
частоты50/60/75 Гцpdf_vision
графикOkta 8000 G, быстродействие до 12000 м³/ч, давление p (гПа) до 1000pdf_vision
productOkta 8000 G, gas-cooled Roots pump without motor, DN 350 PN 10pdf_vision
ambient_temperature5-40 °C | 41-104 °F | 278-313 Kpdf_vision
cooling_gas_connectionDN 150 PN 10pdf_vision
cooling_method_standardGas-cooledpdf_vision
flange_(in)DN 350 PN 10pdf_vision
flange_(out)DN 350 PN 10pdf_vision
leak_rate1 · 10⁻⁶ Pa m³/s | 7.5 · 10⁻⁶ Torr l/spdf_vision
motor_ratingmax. 200 kWpdf_vision
noise_level_with_connected_exhaust_line75 - 105 dB(A)pdf_vision
nominal_pumping_speed4,660-5,200 m³/h | 2,354.4-4,786.2 cfm | 66,666-67,200 l/minpdf_vision
nominal_pumping_speed_at_50_hz8,000 m³/h | 4,706.8 cfm | 133,333.33 l/minpdf_vision
nominal_pumping_speed_at_60_hz9,600 m³/h | 5,650.56 cfm | 160,000 l/minpdf_vision
nominal_pumping_speed_max.12,000 m³/h | 7,065.2 cfm | 200,000 l/minpdf_vision
nominal_relation_speed_min.4,000 m³/h | 2,354.4 cfm | 66,666.67 l/minpdf_vision
nominal_relation_speed_at_50_hz1,500 rpm | 1,500 min⁻¹pdf_vision
nominal_relation_speed_at_60_hz1,800 rpm | 1,800 min⁻¹pdf_vision
operating_fluidP3pdf_vision
operating_fluid_filling2.5 lpdf_vision
protection_categoryIP55pdf_vision
rotation_speed750-2,250 rpm | 750-2,250 min⁻¹pdf_vision
sealing_gastruepdf_vision
ultimate_pressure_without_gas_ballast1.3 · 10⁻² Pa | 9.9 · 10⁻⁵ Torr | 1.3 · 10⁻⁴ mbarpdf_vision
weight_without_motor1,500 kg | 3,306.9 lbpdf_vision
order_numberOkta 8000 G — PP G80 001pdf_vision

Документы

📄 eahx4utasa4yjeqgfgj9cpbtk8lesm99.pdf
• Скоростью откачки от 4000 до 12000 м3/ч: • Непревзойденный перепад давления • Самое высокое значение сжатия • Встроенные охлаждающие газовые фланцы • Для применений в низком и среднем вакууме • Отсутствие тепловой перегрузки благодаря газовому охлаждению • С уплотнительным газовым соединением Фланец (вход) DN 300 PN 10 Фланец (выход) DN 300 PN 10
