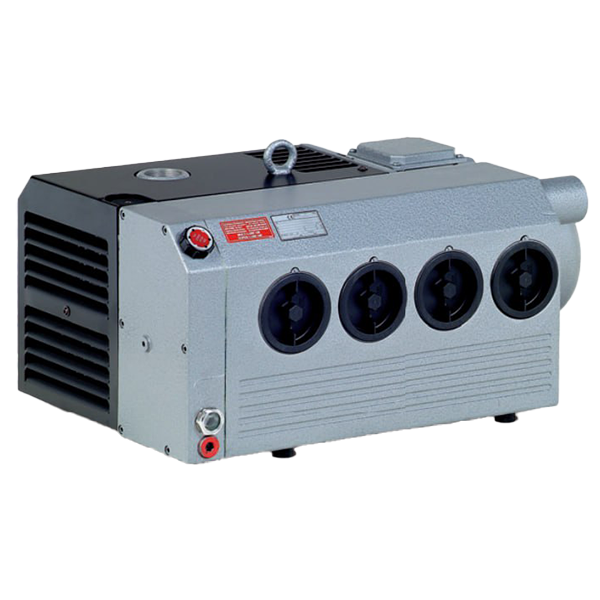

Масляный пластинчато-роторный насос Elmo Rietschle V-VC 100
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 88 | blms_full |
| Производительность, м³/ч | 100 | blms_full |
| Мощность, кВт | 2,2 - 3,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Ёмкость масляной системы, л | 3 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Предельное остаточное давление (с газовым балластом), мбар (абс.) | 0,5 | blms_full |
| Уровень шума, дБ | 66 | blms_full |
| V-VC 50 | V-VC 75 | V-VC 100 | V-VC 150 | |
| производитель | Gardner Denver Schopfheim GmbH | pdf_vision |
| адрес | Postfach 1260, 79651 Schopfheim / Germany | pdf_vision |
| телефон | +49 7622 392-0 | pdf_vision |
| факс | +49 7622 392900 | pdf_vision |
| er.de@gardnerdenver.com | pdf_vision | |
| website | www.gd-elmorietstelle.com | pdf_vision |
| издание | 1.3.2013 D 231-DE-IE2 | pdf_vision |
| c_50Гц | 300 | pdf_vision |
| d | 297 | pdf_vision |
| резьба_R | G 1/4 | pdf_vision |
| резьба_газобалластного_клапана | M25 x 1.5 | pdf_vision |
Графики / чертежи
performance_chart
Даташит вакуумных насосов V-VC (Elmo Rietschle): характеристики, кривые производительности при 50/60 Гц, таблица спецификаций
dimension_drawing
Технический паспорт лист листа вакуумного насоса V-VC: чертежи с размерами (мм), легенда разъемов (A–R), таблицы габаритных размеров и аксессуаров, футер Gardner Denver
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
