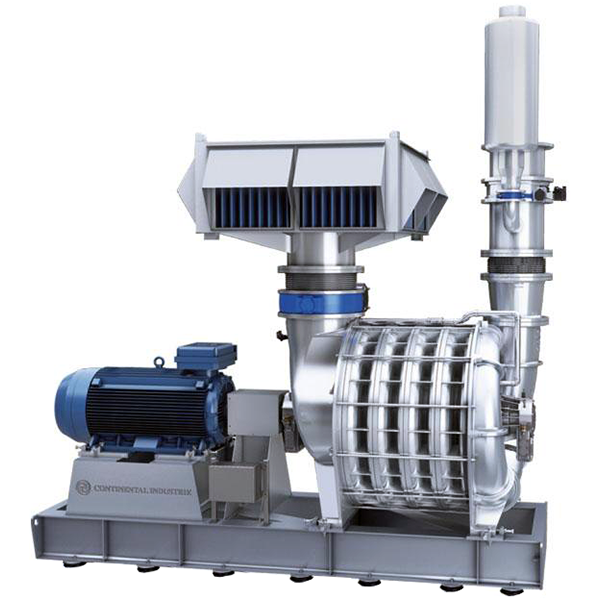

Центробежная воздуходувка Continental Industrie Model 451
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 450, PN 10 | blms_full |
| Фланец (выход) | DN 350, PN 10 | blms_full |
| Производительность, м³/ч | 24 000 | blms_full |
| Частота вращения, об/мин | 3550 | blms_full |
| Избыточное давление, бар (изб.) | 1,5 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | от 1 до 8 (фАБРИЧНЫЙ) | |
| СОЕДИНЕНИЕ НА ВСАСЕ | 18” (455 мм) ФЛАНЕЦ, DN 450, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 14” (355 мм) ФЛАНЕЦ, DN 350, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3550 об/мин с прямым приводом (60Hz) | |
| ДИАМЕТР ИМПЕЛЛЕРА | 26” (662 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 405 f/s (122 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4505 об/мин (7-ступеней) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| УРАВНОВЕШИВАЮЩИЙ ПОРШЕНЬ | от 5 до 8 ступеней | |
| КОНЕЦ ВАЛА | 2” 9/16 (66 мм), впускной конец привода стандарт | |
| СЕКЦИИ, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СТЯЖКИ | 13/16” (20 мм) диаметр сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6313 C3 стандарт AFBMA B10 | |
| ВАЛ | Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) | |
| РАБОЧИЕ КОЛЕСА | Алюминий 5754/6082Т6 | |
| частота | 1 или 2 полюса (зависимость) | pdf_vision |
| соединение на всасе | 16" (405 мм) фланец, DN 400, PN 10 | pdf_vision |
| соединение на выходе | 14" (355 мм) фланец, DN 350, PN 10 | pdf_vision |
| размер ахвхс | 256" общий с турбиной и приводом | pdf_vision |
| смазка | Смазка пластичной смазкой на шарикоподшипниках | pdf_vision |
| диаметр рабочих колес | 28 (562 мм) | pdf_vision |
| окружная скорость импеллера | 465 ft/s (122 м/с) | pdf_vision |
| передаточнокритическая скорость | 2650 об/мин (з турбиной) | pdf_vision |
| привод | Плакид привода для прямого и ременного привода | pdf_vision |
| допустимая вибрации | Глbern навода 4.5 amu | pdf_vision |
| уравнерезвансирующие торцы | от 5.0 в турбинной | pdf_vision |
| конец вала | 2" x 5" (51 мм), втулочная конвей и привода стандарт | pdf_vision |
| секция корпус/подшипники | Литой чугун ASTM A48 | pdf_vision |
| стиржни | 13107 (20 мм) диаметр сталь 4130 | pdf_vision |
| герметик | Контроль RTV 5502 | pdf_vision |
| уплотнение | Лабиринт с удалением масляных паров | pdf_vision |
| подшипники | Шариковые подшипники EL3 C3, стандарт AFBA B10 | pdf_vision |
| вал | Углеродная сталь CD1, разделка и молотковая | pdf_vision |
| радиальные подшипники | Антифрик. CT4 40Х2СТ | pdf_vision |
| опора двигателя | LPB, рамка из углеродистой стали | pdf_vision |
| установки | Алюминиевые болты с антифрикционным покрытием | pdf_vision |
Документы
Материал конструкции
Крышки, секции, корпус подшипника: Литый чугун FGL 250
Стяжки: диаметр 13/16 " (20 мм), сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Графитовые кольца на каждом конце
Уплотнения (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминий 5754/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка рамы-основания: Анкорные болты или антивибрационные прокладки
Фланец (вход)
DN 450, PN 10
Фланец (выход)
DN 350, PN 10
