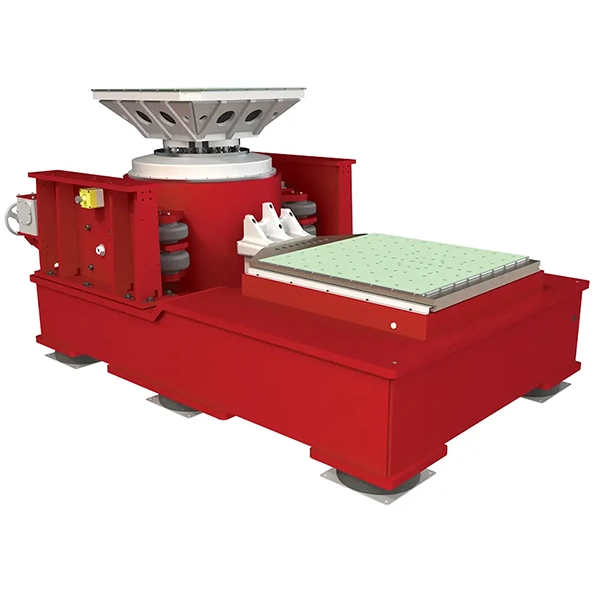

Водоохлаждаемый вибростенд Data Physics LE-2516/DSA 15-12
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (58)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 89 | blms_full |
| Диаметр арматуры, мм | 440 | blms_full |
| Масса арматуры, кг | 64 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 190 | blms_full |
| Макс. усилие (ШСВ), H | 89 | blms_full |
| Макс. ускорение (синус), g | 120 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 909 | blms_full |
| модель | LE-2516-3 | pdf_vision |
| тип | Электродинамический шейкер (водяное охлаждение) | pdf_vision |
| максимальная_сила | 17000 – 25000 lbf (75.5 – 111 kN) | pdf_vision |
| случайная_сила_rms | 17000 – 25000 lbf (75.5 – 111 kN) | pdf_vision |
| скорость | 79 ips (2 m/sec) пик | pdf_vision |
| перемещение | 3 дюйма (76.2 мм) от пика до пика | pdf_vision |
| диаметр_якоря | 17.3 дюйма (440 мм) | pdf_vision |
| подшипники | Двойные гидростатические (осевое направление) | pdf_vision |
| автоматическая_поддержка_нагрузки | до 2000 lbs (909 кг) | pdf_vision |
| усилитель | DSA 15-16 | pdf_vision |
| стандартные_направляющие | Lin-E-Air изолированные цапфы | pdf_vision |
| адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
| модель | LE-2516-3 Электродинамический шейкер | pdf_vision |
| рабочая_температура | +40°F до +110°F (+4°C до +38°C) | pdf_vision |
| хранение | +35°F до +114°F (+2°C до +44°C) | pdf_vision |
| рассеиваемая_мощность_шейкер | 4 кВт | pdf_vision |
| рассеиваемая_мощность_усилитель | 13 кВт (10 Module) / 16 кВт (12 Module) / 19 кВт (14 Module) / 22 кВт (16 Module) | pdf_vision |
| холодильник | 11 кВт | pdf_vision |
| охлаждающий_блок | 12 кВт | pdf_vision |
| акустический_шум_1м_шейкер | 105 дБ | pdf_vision |
| акустический_шум_1м_усилитель | 85 дБ | pdf_vision |
| акустический_шум_1м_охлаждение | 75 дБ | pdf_vision |
| влажность_шейкер | <95% неконденсирующая | pdf_vision |
| влажность_усилитель | <95% неконденсирующая | pdf_vision |
| расход_воды_при85F | 30 GPM (114 л/мин) | pdf_vision |
| расход_воды_при59F | 60 GPM (227 л/мин) | pdf_vision |
| давление_воды | 25 PSI | pdf_vision |
| слив_охлаждающей_воды | 15 галлонов | pdf_vision |
| поток_воздуха_шейкер | 9 GPM (34 л/мин) / 15 PSI | pdf_vision |
| поток_воздуха_усилитель | 2900 CFM (82 м³/мин) — 10 Module; 3100 CFM (88 м³/мин) — 12/14/16 Modules | pdf_vision |
| сжатый_воздух | 3 CFM при 100 psi | pdf_vision |
| питание | 360–480 ВАЦ, 3 фазы, 50/60 Гц | pdf_vision |
| номинальная_мощность | 150 кВА (10 Module) / 180 кВА (12 Module) / 210 кВА (14 Module) / 240 кВА (16 Module) | pdf_vision |
| кпд | 95% | pdf_vision |
| частота_коммутации | 50 кГц | pdf_vision |
| входной_импеданс | 1,5 V rms для полной мощности (10 кОм) | pdf_vision |
| выходное_напряжение | 200 В rms | pdf_vision |
| выходной_ток | 830 А rms (10) / 996 А (12) / 1162 А (14) / 1328 А (16) | pdf_vision |
| искажения | <0,5% от 5 Гц до 1500 Гц; 0,75% от 1500 до 2000 Гц; 1,0% от 2000 до 3000 Гц | pdf_vision |
| шум_и_фон | >70 дБ ниже полной выходной мощности с шунтирующим входом | pdf_vision |
| габариты_усилителя_высота | 82" (10) / 74" (12) / 78" (14) / 74" (16) | pdf_vision |
| габариты_усилителя_ширина | 68" (10) / 68" (12) / 92" (14) / 68" (16) | pdf_vision |
| габариты_усилителя_глубина | 43" (1092 мм) | pdf_vision |
| охлаждающий_блок_размеры | 72" x 42" x 27" (1829 x 1067 x 686 мм) | pdf_vision |
| холодильник_размеры | 50" x 32" x 34" (1270 x 813 x 864 мм) | pdf_vision |
| адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
Документы
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса.
Макс. усилие (Синус), Н
Диаметр арматуры, мм
440
Масса арматуры, кг
Резонанс арматуры +/- 5%, Гц
2 190
Макс. усилие (ШСВ), H
Макс. ускорение (синус), g
120
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
909
Data Physics LE-2516/DSA 15-12
358,3 Кб
