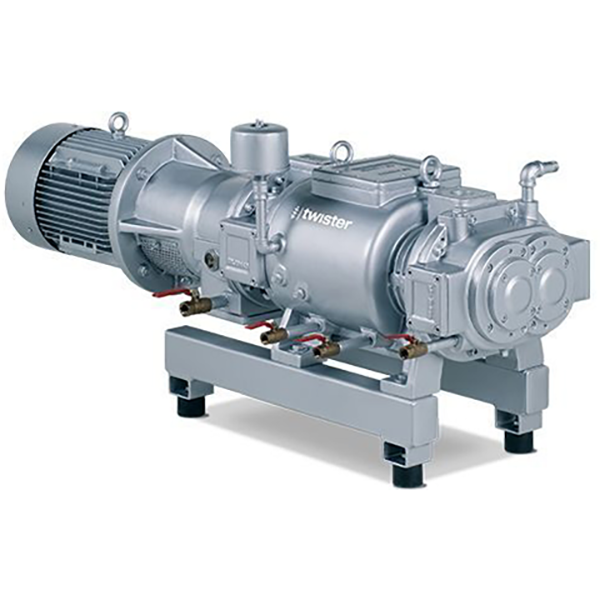

Винтовые насосы Elmo Rietschle серии S-VSA 330
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (37)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 520 | blms_full |
| Производительность, м³/ч | 245 | blms_full |
| Мощность, кВт | 7,5 | blms_full |
| Частота вращения, об/мин | 2850 | blms_full |
| Вакуум, мбар (абс) | 0,3 | blms_full |
| Напряжение, 3~ | 230 / 400V ± 10 % | blms_full |
| Кол-во масла в зубчатой передаче, л | 1,6 | blms_full |
| Расход охлаждающей жидкости, л/ч | 480 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| Производитель | Elmo Rietschle / Gardner Denver | pdf_vision |
| Серия | S-VSA twister | pdf_vision |
| Чертёж | D 830/1 | pdf_vision |
| Дата | 4.2.2004 | pdf_vision |
| Адрес | Gardner Denver GmbH, Semmeshöfe 7-9, 74864 SCHORBIm GERMANY | pdf_vision |
| Телефон | +49 6262 935 0 | pdf_vision |
| Факс | +49 6262 935 1000 | pdf_vision |
| pdi.gd-elmo@pd.gardnerdenver.com | pdf_vision | |
| Веб | www.gd-elmoetschle.com | pdf_vision |
| модель | S-VSA 150 (50), 330 (30), 400 (20), 800 (20) | pdf_vision |
| m3/h 50Гц | 80 / 235 / 310 / 650 | pdf_vision |
| m3/h 60Гц | 105 / 280 / 375 / 780 | pdf_vision |
| mbar abs 50Гц | 0,5 | pdf_vision |
| mbar abs 60Гц | 0,5 | pdf_vision |
| 3~ 50Гц | 230/400V | pdf_vision |
| 3~ 60Гц | 280Y/480V | pdf_vision |
| кВт 50Гц | 4,0 / 7,5 / 11 / 18,5 | pdf_vision |
| кВт 60Гц | 4,9 / 7,5 / 13 / 18,5 | pdf_vision |
| A 50Гц | # | pdf_vision |
| A 60Гц | # | pdf_vision |
| об/мин 50Гц | 2850 | pdf_vision |
| об/мин 60Гц | 3450 | pdf_vision |
| дБ(А) 50Гц | 72 / 74 / 80 / 81 | pdf_vision |
| дБ(А) 60Гц | 82 / 85 / 85 / 88 | pdf_vision |
| масса кг | 110 / 190 / 220 / 420 | pdf_vision |
| вода л/ч 50Гц | 48 / 96 / 120 / 240 | pdf_vision |
| вода л/ч 60Гц | 58 / 108 / 132 / 270 | pdf_vision |
| документ | 3.08 / 100581 | pdf_vision |
Графики / чертежи

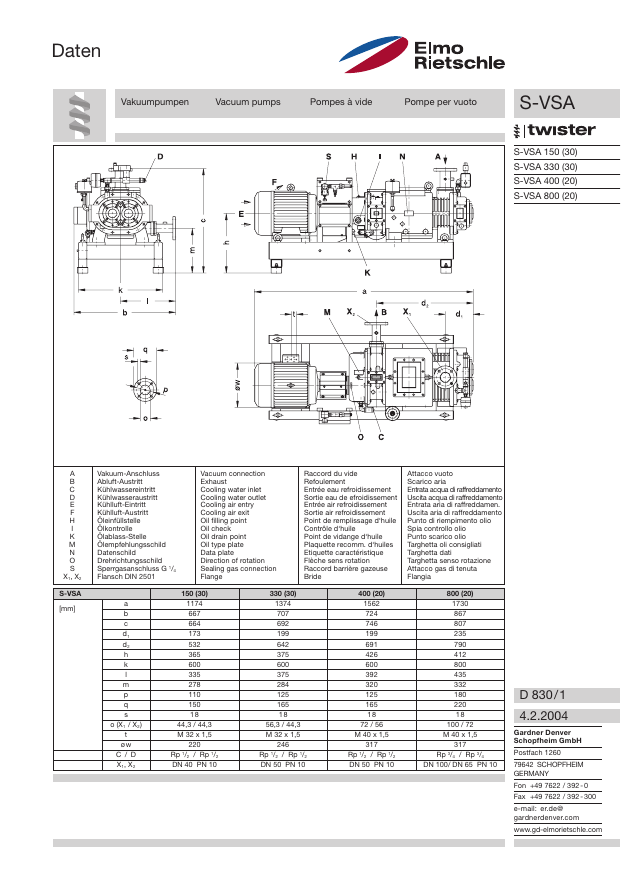

dimension_drawing
Габаритный чертёж и таблица размеров водокольцевых вакуумных насосов серии S-VSA (Elmo Rietschle twister), с легендой подключений и данными производителя
Документы
• Безмасляные и бесконтактные
• Доступны различные покрытия для повышения коррозионной стойкости
• Винтовые роторы с фиксированным шагом
• Простота обслуживания
• Низкий уровень шума
• Комбинация механических уплотнений и двухслойные уплотнения из ПТФЭ обеспечивают максимальные уплотнения вала
