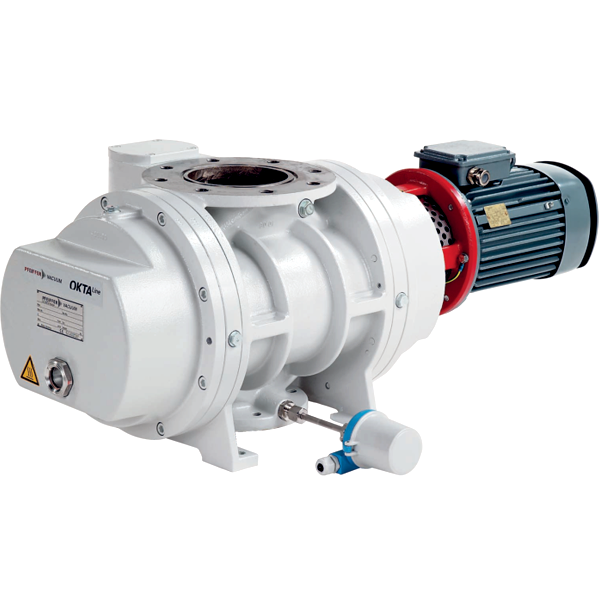

Взрывозащищенный насос Рутса Pfeiffer Vacuum Okta 4000 ATEX
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (63)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 250 PN 16 | blms_full |
| Фланец (выход) | DN 150 PN 16 | blms_full |
| Габариты (ДxШxВ), мм | 1651 x 655 x 560 | blms_full |
| Вес, кг | 700 | blms_full |
| Производительность, м³/ч | 2 160 - 5 190 | blms_full |
| Мощность, кВт | 11 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻⁵ | blms_full |
| Напряжение, В | 230-400 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| Okta 4000 ATEX, Roots pump, 230/400 V, 50 Hz | 265/460 V, | |
| Pumps are hermetically sealed (leak rate < | 1 · 10-6 Pa m3/s) - risk of zone | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Mains requirement | voltage 50 Hz 230/400 V | |
| Mains requirement | voltage 60 Hz 265/460 V | |
| Nominal pumping speed at 50 Hz 4,325 m³/h | 2,545.7 cfm | 72,083.33 l/min | |
| Nominal pumping speed at 60 Hz 5,190 m³/h | 3,054.83 cfm | 86,500 l/min | |
| Nominal pumping speed max. 5,190 m³/h | 3,054.83 cfm | 86,500 l/min | |
| Nominal pumping speed min. 2,160 m³/h | 1,271.38 cfm | 36,000 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Voltage | Range ±5% | |
| Weight | with motor 700 kg | 1,543.22 lb | |
| Tool kit for Okta 2000/M | Okta 4000/M | Okta | |
| Please contact us | T +49 6441 802-0 | |
| Модель | Okta 4000 ATEX Roots pump | pdf_vision |
| Питание | 230/400 V, 50 Hz, 285/460 V, 60 Hz | pdf_vision |
| ATEX | Ex II 3G/3D Ex h IIB T3 Gc X * 'C ' T... +40 °C | pdf_vision |
| Диапазон температур окружающей среды | 5-40 °C | +41-104 °F | 276.8313 K | pdf_vision |
| Способ охлаждения | воздушный | pdf_vision |
| Макс. дифференциальное давление | 20 hPa | pdf_vision |
| Габариты (Д х Ш х В) | 1.651 x 665 x 560 mm | 65 x 25.78 x 22.05 inch | pdf_vision |
| Уровень звуковой мощности (EN ISO 2151) при 10 мбар | 79 dB(A) | pdf_vision |
| Уровень звукового давления (EN ISO 2151) при 10 мбар | 74 dB(A) | pdf_vision |
| Фланец (вход) | DN 250 PN 16 | pdf_vision |
| Фланец (выход) | DN 160 PN 16 | pdf_vision |
| Скорость натекания | 1 · 10^-6 Pa m³/s | 7.5 · 10^-6 Torr l/s | pdf_vision |
| Требования к электросети, 50 Гц | 230/400 V | pdf_vision |
| Требования к электросети, 60 Гц | 265/460 V | pdf_vision |
| Защита двигателя | IP55 | pdf_vision |
| Номинальная частота вращения | 2,160-3,590 rpm | 1,271-383,054.63 cfm | pdf_vision |
| Номинальная частота вращения, макс. | 36,000-86,500 l/min | pdf_vision |
| Номинальная быстрота откачки при 50 Гц | 4,325 m³/h | 2,545.7 cfm | 72,083.33 l/min | pdf_vision |
| Номинальная быстрота откачки при 60 Гц | 5,190 m³/h | 3,054.83 cfm | 86,500 l/min | pdf_vision |
| Номинальная быстрота откачки, макс. | 5,190 m³/h | 3,271.38 cfm | 36,500 l/min | pdf_vision |
| Номинальная частота вращения при 50 Гц | 3,600 rpm | 3,000 min^-1 | pdf_vision |
| Номинальная частота вращения при 60 Гц | 3,590 rpm | 3,600 min^-1 | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Заправка рабочей жидкости | 6.8 l | pdf_vision |
| Категория защиты | IP55 | pdf_vision |
| Номинальная мощность, 50 Гц | 11 kW | pdf_vision |
| Номинальная мощность, 60 Гц | 13 kW | pdf_vision |
| Частота вращения | 1,500-3,500 rpm | 1,500-3,500 min^-1 | pdf_vision |
| Диапазон напряжений | ±5 % | pdf_vision |
| Вес с двигателем | 700 kg | 1,543.22 lb | pdf_vision |
| Номер для заказа | Okta 4000 ATEX: PP W73 350 | pdf_vision |
| Blank flange DN PN16 (нерж. сталь) 6000M | PP 045 889-T | pdf_vision |
| Mounting/Screw set (Okta 4000M/ATEX, нерж. сталь + плавающий | PP 045 084-T | pdf_vision |
| Seal kit (PFM) (Okta 6000M, DN PN16) | PP 045 890-T | pdf_vision |
| Tool kit (Okta 2000M | Okta 4000M | Okta 6000M) | PP 031 093 AT | pdf_vision |
Графики / чертежи
performance_chart

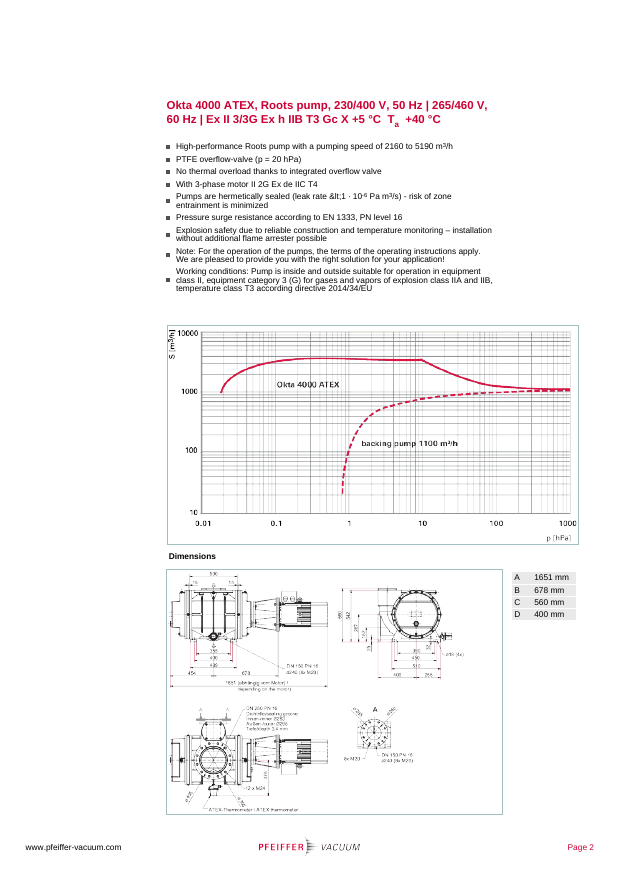

Техническая страница данных насоса Okta 4000 ATEX: характеристики, график производительности (скорость откачки vs давление) и чертёж габаритных размеров
Документы
• Скорость откачки от 2 160 до 5 190 м3/ч
• Скоростью утечки < 1 · 10-6 Па м3/с
• Герметичный
• С магнитной муфтой
• Устойчивость к скачкам давления до 1600 кПа
• 3-фазный двигатель II 2G Ex de IIC T4
• Отсутствие тепловой перегрузки благодаря встроенному датчику температуры
• Взрывозащищенный ATEX (директива 2014/34 / EU)
Фланец (вход)
DN 250 PN 16
Фланец (выход)
DN 150 PN 16
Габариты (ДxШxВ), мм
1651 x 655 x 560
