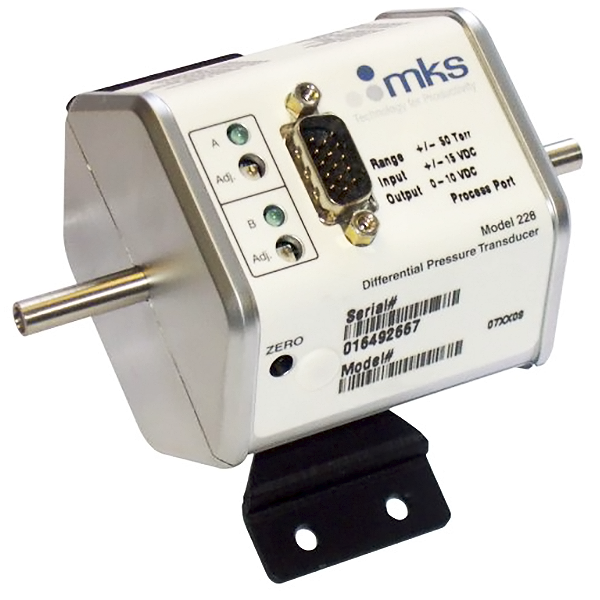

Баратрон MKS Instruments Baratron 228A
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (23)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 50 | blms_full |
| Соединительный фланец | 1/4'', 1/8'', 3/16'', NW16-KF | blms_full |
| Время прогрева, мин. | 30 | blms_full |
| Диапазон измерений, Torr | 0.2, 1, 2, 5, 10, 20, 100, 200, 1000 | blms_full |
| Точность, % | 0,30; 0,50 | blms_full |
| Предельное избыточное давление, кПа | 275 | blms_full |
| Resolution | 0.01% of Full Scale | pdf_vision |
| Temperature Coefficient - Zero | 0.1% Full Scale/°C for standard accuracy specification | pdf_vision |
| Temperature Coefficient - Span | 0.04% of Reading/°C | pdf_vision |
| Ambient Operating Temperature | 0° to 50°C | pdf_vision |
| Maximum Overpressure - Measurement Side | 120% of Full Scale or 20 psi (140 kPa), whichever is higher | pdf_vision |
| Maximum Overpressure - Reference Side | 1250% of Full Scale | pdf_vision |
| Maximum Line Pressure | 40 psig (275 kPa) | pdf_vision |
| Materials Exposed to Process Gases - Measurement Side | Inconel | pdf_vision |
| Materials Exposed to Process Gases - Reference Side | Inconel, ceramic, palladium, stainless steel, glass | pdf_vision |
| Sensor Internal Volume - Measurement Side | 1.4 cm³ | pdf_vision |
| Sensor Internal Volume - Reference Side | 9.0 cm³ | pdf_vision |
| Warmup Time | 30 minutes | pdf_vision |
| Input Power | ±15VDC (±5%) or +16 to +30VDC @ 75 mA, ripple less than 20 mV | pdf_vision |
| Output Signal | 0 - 1VDC, 0 - 5VDC, or 0 - 10VDC (> 10 k Ω) load | pdf_vision |
| Electrical Connector | 15-pin high-density D-subminiature | pdf_vision |
| Fittings Standard | 1/4" OD / 6.4 mm tubes | pdf_vision |
| Compliance | CE, SEMI-S2-0706 | pdf_vision |
Графики / чертежи

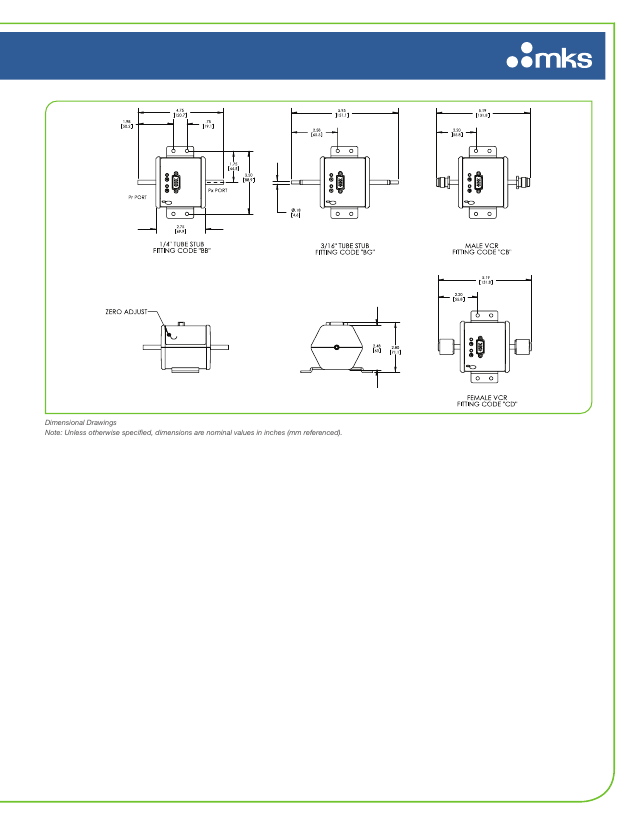

dimension_drawing
Габаритные чертежи датчика MKS с четырьмя вариантами фитингов (1/4" и 3/8" tube stub, VCR male/female), с размерами в дюймах/мм
Документы
Рабочая температура, °C
0 – 50
Соединительный фланец
1/4'', 1/8'', 3/16'', NW16-KF
Время прогрева, мин.
Диапазон измерений, Torr
0.2, 1, 2, 5, 10, 20, 100, 200, 1000
Точность, %
0,30; 0,50
Предельное избыточное давление, кПа
275
Спецификация MKS Instruments Baratron 228A
1,9 Мб
