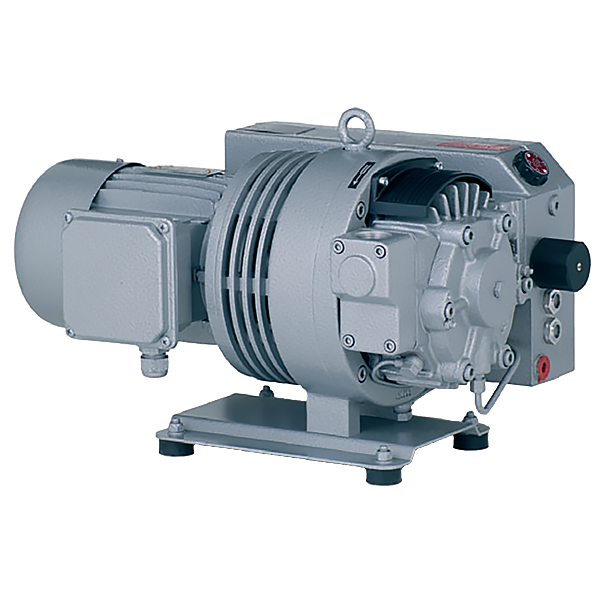

Одноступенчатый масляный пластинчато-роторный насос Elmo Rietschle V-VCA 40
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 50 | blms_full |
| Производительность, м³/ч | 40 | blms_full |
| Мощность, кВт | 1,1 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 2 | blms_full |
| Сила тока, А (3~) | 4,33 / 2,5 | blms_full |
| Эффективность двигателя, η [%] | 81,4 | blms_full |
| Уровень шума, дБ | 61 | blms_full |
| V-VCA 25 | V-VCA 40 | |
| тип | ОBookmarkлуберфлютные ротационные пластинчатые вакуумные насосы V-VCA 25 / V-VCA 40 | pdf_vision |
| предельное_давление | 0,5 мбар (абс.) | pdf_vision |
| производительность_V-VCA_25_50Гц | 25 м³/ч | pdf_vision |
| производительность_V-VCA_25_60Гц | 30 м³/ч | pdf_vision |
| производительность_V-VCA_40_50Гц | 40 м³/ч | pdf_vision |
| производительность_V-VCA_40_60Гц | 48 м³/ч | pdf_vision |
| напряжение | 3~ 230 / 400 V ± 10% | pdf_vision |
| мощность_мотора_V-VCA_25 | 0,75 кВт | pdf_vision |
| мощность_мотора_V-VCA_40 | 1,1 кВт | pdf_vision |
| номинальный_ток_V-VCA_25 | 2,98 / 1,71 А | pdf_vision |
| номинальный_ток_V-VCA_40 | 4,33 / 2,5 А | pdf_vision |
| коэффициент_полезного_действия_V-VCA_25 | 79,6% | pdf_vision |
| коэффициент_полезного_действия_V-VCA_40 | 81,4% | pdf_vision |
| частота_вращения_50Гц | 1450 об/мин | pdf_vision |
| частота_вращения_60Гц | 1740 об/мин | pdf_vision |
| уровень_шума_V-VCA_25 | 57 дБ(А) (50 Гц), 59 дБ(А) (60 Гц) | pdf_vision |
| уровень_шума_V-VCA_40 | 61 дБ(А) (50 Гц), 63 дБ(А) (60 Гц) | pdf_vision |
| вес_V-VCA_25 | 40 кг | pdf_vision |
| вес_V-VCA_40 | 50 кг | pdf_vision |
| объем_масла_V-VCA_25 | 1 л | pdf_vision |
| объем_масла_V-VCA_40 | 2 л | pdf_vision |
| класс_изоляции | F | pdf_vision |
| степень_защиты | IP 55 | pdf_vision |
| стандарт_фланца | DIN EN 1092-1 (форма B1) для моделей типоразмера 65 | pdf_vision |
Графики / чертежи

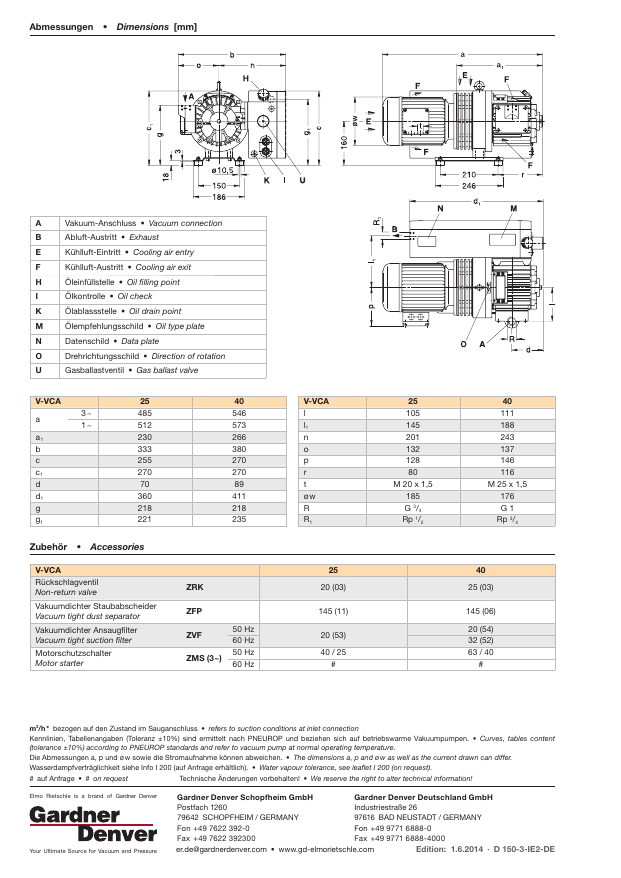

dimension_drawing
Технический лист datasheet: чертежи с размерами, легенда подключений (вакуум, выхлоп и т.д.), таблицы размеров моделей V-VCA 25/40 и аксессуаров
Документы
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Воздушное охлаждение
• В стандартную комплектацию входят: фильтровальная сетка с мелкими отверстиями, вакуумный обратный клапан, газовый балластный клапан, маслоотделитель.
