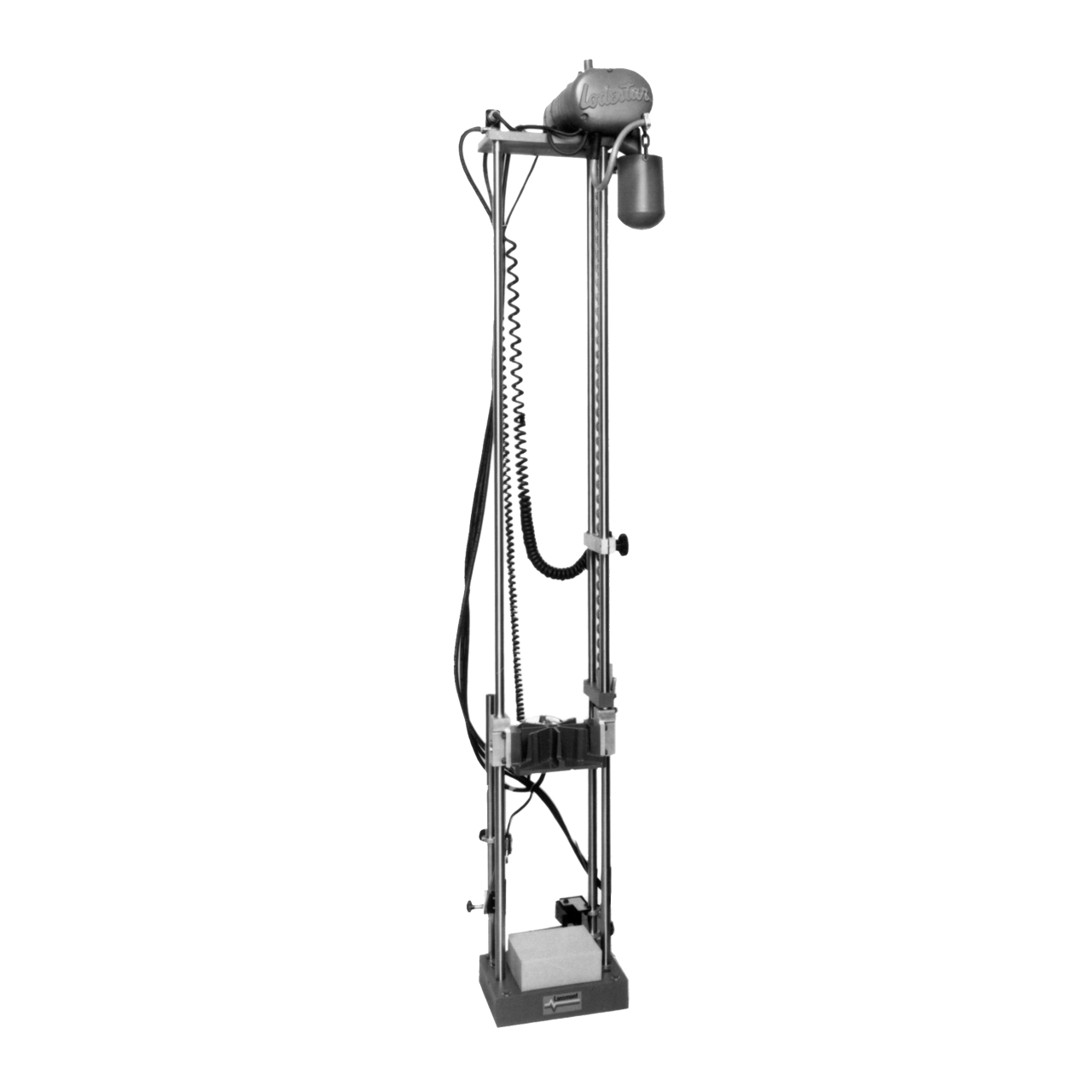

Ударный стенд Lansmont Model 152
Бренд: Lansmont ✓ обогащена PDF
Характеристики (29)
| Параметр | Значение | Источник |
|---|---|---|
| Размеры, см | 152 х 152 | blms_full |
| Макс. нагрузка, кг | 907 | blms_full |
| Макс. изменение скорости (пустой стол), м/сек | 6,1 | blms_full |
| Макс. ускорение (пустой стол), g | 400 | blms_full |
| Machine 200 – 240 VAC/3Φ/50 – 60 Hz | 8 amp min. | |
| Модель | 152 Shock Tester | pdf_vision |
| Производитель | Lansmont | pdf_vision |
| Размеры стола (сторона-сторона) | 60 in. (152 cm) | pdf_vision |
| Размеры стола (перед-зад) | 60 in. (152 cm) | pdf_vision |
| Макс. ускорение | 400g | pdf_vision |
| Мин. длительность импульса | 2.5 msec (half sine) | pdf_vision |
| Макс. изменение скорости | 20 ft./sec. (6.1 m./sec.) | pdf_vision |
| Формы импульсов | Half Sine, Trapezoidal, Terminal Peak Sawtooth* (*с опциональным программатором) | pdf_vision |
| Макс. полезная нагрузка | 2000 lbs. (907 kg) | pdf_vision |
| Высота станка | 125 in. (317.5 cm) | pdf_vision |
| Станина сторона-сторона | 100 in. (255 cm) | pdf_vision |
| Станина перед-зад | 61 in. (155 cm) | pdf_vision |
| Питание машины | 200 – 240 VAC/30/50 – 60 Hz: 8 amp min.; 380 – 480 VAC/30/50 – 60 Hz: 4 amp min. | pdf_vision |
| Питание контроллера | 100 – 120 VAC/10/50 – 60 Hz: 3 amp min.; 200 – 240 VAC/10/50 – 60 Hz: 3 amp min. | pdf_vision |
| Азот | 2200 psi (152 bar) | pdf_vision |
| Заводской воздух | 90 psi (6.2 bar) для Low Impulse Kit | pdf_vision |
| Адрес | 17 Mandeville Court, Monterey, California 93940 | pdf_vision |
| Телефон | 831.655.6600 | pdf_vision |
| Сайт | lansmont.com | pdf_vision |
| Тип контроллера | TouchTest Shock (TTS) настольный пульт управления | producer |
| Материал стола | литой алюминий | producer |
| Мин. длительность импульса | 2.5 мс (полусинусоида, Damage Boundary Programmer) | producer |
| Механизм подъёма | электрическая таль для точного повторения сброса | producer |
| Программаторы (базовая комплектация) | 5 Damage Boundary Programmers (полусинусоида и трапеция) | producer |
Документы

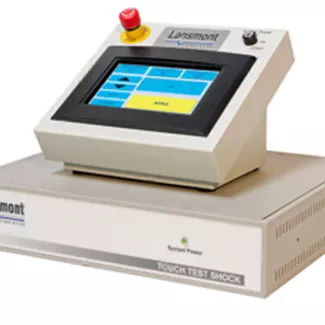

Model 152 включает модуль TouchTestShock 2 для управления ударным столом. Этот блок (TTS2) позволяет просто и безопасно обслуживать ударный стенд. TTS2 можно легко соединить со вспомогательной тестовой системой сбора данных TestPartner.
Корпус из литого алюминия генерирует повторяющиеся экстремальные ударные импульсы. Для различных видов испытаний применяется 5 ударно-импульсных программ, которые могут моделировать короткие 1/2-синусоидальные и длительные трапециевидные сигналы тестовых импульсов. Эту ударно-испытательную систему можно дополнительно оснастить программируемыми колебательными процессами необходимой формы для расширения спектра 1/2-синусоидальных и пилообразных ударных импульсов с крутым задним фронтом.
Особенности:
Конструкция из литого алюминия для генерации высокопроизводительных ударных импульсов;
Программированные ударные режимы предоставляют моделирование 1/2-синусоид
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Тип контроллера | TouchTest Shock (TTS) настольный пульт управления | производ. |
| Материал стола | литой алюминий | производ. |
| Мин. длительность импульса | 2.5 мс (полусинусоида, Damage Boundary Programmer) | производ. |
| Механизм подъёма | электрическая таль для точного повторения сброса | производ. |
| Программаторы (базовая комплектация) | 5 Damage Boundary Programmers (полусинусоида и трапеция) | производ. |
Жизненный цикл: active
Факты производителя: Назначение: испытания крупногабаритных изделий или нескольких изделий одновременно. Литой алюминиевый стол обеспечивает повторяемость импульсов. В базу входят 5 Damage Boundary Programmers; контроллер TTS2 совместим с Test Partner. Опции: сейсмическое основание, Low Impulse Kit, крепёжные приспособления, газовые программаторы (импульсы 30+ мс), кастомные схемы крепления стола, обучение и мировой сервис.
