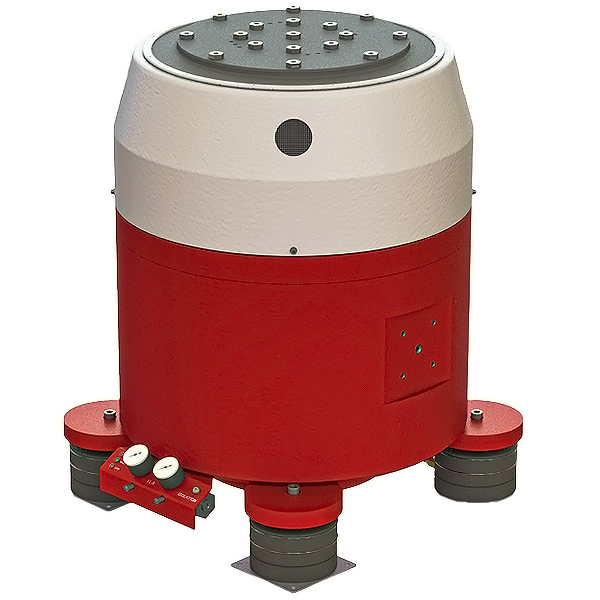

Электродинамический вибростенд Data Physics GW-V400LT/DSA1-2K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (46)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 4 600 | blms_full |
| Диаметр арматуры, мм | 333 | blms_full |
| Масса арматуры, кг | 8,2 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 900 | blms_full |
| Макс. перемещение (пик-пик), мм | 25,4 | blms_full |
| Макс. усилие (ШСВ), H | 2 558 | blms_full |
| Макс. ускорение (синус), g | 57 | blms_full |
| Макс. скорость, м/с | 0,81 | blms_full |
| Макс. масса изделия, кг | 160 | blms_full |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| NOTE | Cooling blower height, width & depth subject to a tolerance of +/-80mm. | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| NOTE | Cooling blower height, width & depth subject to a tolerance of +/-80mm. | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Amplifier DSA5-2K | 72 dB (A) @1 m ### Current for Full Output DSA5-2K: 28 Arms | |
| DSA5-5K | 60 Arms Depth 31.5" (800 mm) | |
| DSA5-5K, DSA5-10K | DSA5-10K: 120 Arms Weight DSA5-5K: 617 lbs | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Модель | GW-V400LT | pdf_vision |
| Тип | Air-Cooled Electrodynamic Shaker | pdf_vision |
| Максимальная синусоидальная сила (фунт) | 1965 | pdf_vision |
| Максимальная синусоидальная сила (Н) | 8740 | pdf_vision |
| Максимальная случайная сила RMS (фунт) | 572 | pdf_vision |
| Максимальная случайная сила RMS (Н) | 2536 | pdf_vision |
| Максимальная ударная сила (фунт) | 4816 | pdf_vision |
| Максимальная ударная сила (Н) | 21426 | pdf_vision |
| Максимальное ускорение синус (g) | 112.9 | pdf_vision |
| Максимальное ускорение синус (м/с²) | 1107.2 | pdf_vision |
| Максимальная скорость (дюйм/с) | 67 | pdf_vision |
| Максимальная скорость (м/с) | 1.7 | pdf_vision |
| Перемещение peak-to-peak (дюйм) | 1 | pdf_vision |
| Перемещение peak-to-peak (мм) | 25.4 | pdf_vision |
| Масса якоря (фунт) | 17.6 | pdf_vision |
| Масса якоря (кг) | 8.2 | pdf_vision |
| Резонанс якоря (Гц) | 2900 | pdf_vision |
| Частотный диапазон (Гц): DC | DC – 3000 | pdf_vision |
| Статическая грузоподъемность (фунт) | 580 | pdf_vision |
| Статическая грузоподъемность (кг) | 263 | pdf_vision |
| Осевая жесткость (фунт/дюйм) | 10⁶ | pdf_vision |
| Электрическая мощность (кВА) | 6.8 | pdf_vision |
| Масса шейкера (фунт) | 1263 | pdf_vision |
| Масса шейкера (кг) | 573 | pdf_vision |
| Ближайшая жесткость | -24 | pdf_vision |
| Магнитное поле | <2.6 | pdf_vision |
| Производитель | Data Physics (UK) Ltd | pdf_vision |
Графики / чертежи

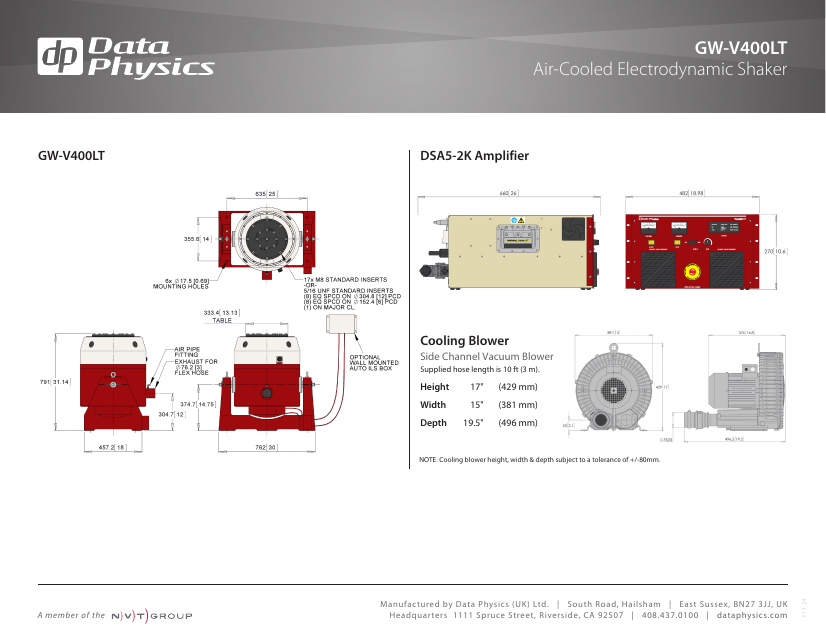

dimension_drawing
Технический лист вибростенда GW-V400LT с чертежами шейкера, усилителя DSA5-2K и воздуходувки, указаны габаритные размеры в дюймах и мм
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
4 600
Диаметр арматуры, мм
333
Масса арматуры, кг
8,2
Резонанс арматуры +/- 5%, Гц
2 900
Макс. перемещение (пик-пик), мм
25,4
Макс. усилие (ШСВ), H
2 558
Макс. ускорение (синус), g
Макс. скорость, м/с
0,81
Макс. масса изделия, кг
160
Data Physics GW-V400LT/DSA1-2K
1,3 Мб
