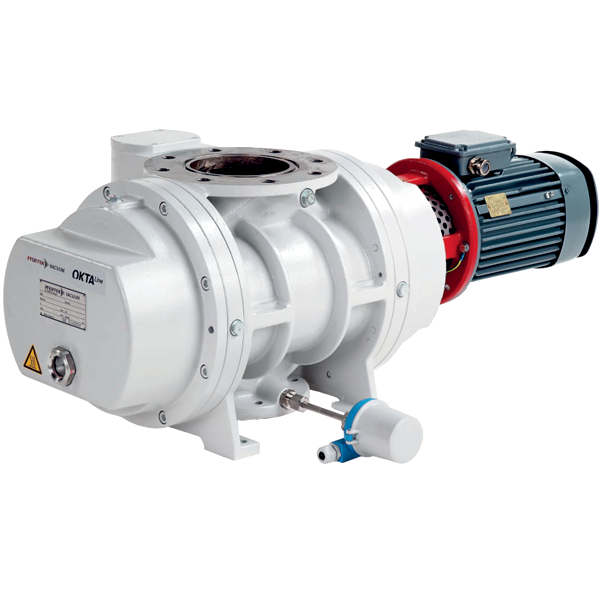

Pfeiffer Vacuum Okta 500 ATEX

Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru

Характеристики (58)

Параметр	Значение	Источник
Фланец (вход)	DN 63 ISO-F	blms_full
Фланец (выход)	DN 63 ISO-F	blms_full
Габариты (ДxШxВ), мм	1000 x 360 x 330	blms_full
Вес, кг	170	blms_full
Производительность, м³/ч	280-670	blms_full
Мощность, кВт	1,5	blms_full
Частота вращения, об/мин	3 000	blms_full
Класс защиты	IP55	blms_full
Температура окр. среды, °C	5 - 40	blms_full
Тип охлаждения	Воздушное	blms_full
Уровень герметичности, мбар·л/с	1·10⁻⁵	blms_full
Напряжение, В	230-400	blms_full
Уровень шума, дБ	75	blms_full
Okta 500 ATEX, Roots pump, 230/400 V, 50 Hz	265/460 V,	pdf
Pumps are hermetically sealed (leak rate &lt	1 · 10-6 Pa m3/s) – risk of zone	pdf
Ambient temperature 5-40 °C	41-104 °F \| 278-313 K	pdf
Mains requirement	voltage 50 Hz 230/400 V	pdf
Mains requirement	voltage 60 Hz 265/460 V	pdf
Nominal pumping speed 280-670 m³/h	164.81-394.36 cfm \|	pdf
Nominal pumping speed at 50 Hz 560 m³/h	329.62 cfm \| 9,333.33 l/min	pdf
Nominal pumping speed at 60 Hz 670 m³/h	394.36 cfm \| 11,166.67 l/min	pdf
Nominal pumping speed max. 670 m³/h	394.36 cfm \| 11,166.67 l/min	pdf
Nominal pumping speed min. 280 m³/h	164.81 cfm \| 4,666.67 l/min	pdf
Nominal rotation speed at 50 Hz 3,000 rpm	3,000 min-1	pdf
Nominal rotation speed at 60 Hz 3,600 rpm	3,600 min-1	pdf
Voltage	Range ±5 %	pdf
Weight	with motor 170 kg \| 374.78 lb	pdf
Screw set for Okta 300/M	Okta 500/M/ATEX \|	pdf
Okta 600/M	Okta 800/M, DN PN16, Zinc-	pdf
Please contact us	T +49 6441 802-0	pdf
Окружающая температура	+40 °C [+ -11 °F] 276.313 K	pdf_vision
Метод охлаждения	Воздушное	pdf_vision
Макс. разница давлений	53 hPa	pdf_vision
Габариты (Д x Ш x В)	1,000 x 360 x 330 mm \| 39.37 x 14.17 x 12.99 inch	pdf_vision
Уровень звукового давления (EN ISO 2151)	75 дБ(А)	pdf_vision
Макс. давление на впуске	2 бар (абс.)	pdf_vision
Присоединение впуска	DN 100 PN 16	pdf_vision
Присоединение выпуска	DN 100 PN 16	pdf_vision
Утечка	< 1 × 10⁻⁵ Pa m³/s \| < 7.5 × 10⁻⁵ Torr ℓ/s	pdf_vision
Требования к электросети, 50 Гц	230/400 V	pdf_vision
Требования к электросети, 60 Гц	260/460 V	pdf_vision
Защита двигателя	3T	pdf_vision
Номинальная частота вращения	280–670 min⁻¹ \| 164.81–394.36 cfm \| 4,666.67–11,166.67 l/min	pdf_vision
Номинальная быстрота откачки при 50 Гц	560 m³/h \| 328.62 cfm \| 9,333.33 l/min	pdf_vision
Номинальная быстрота откачки при 60 Гц	670 m³/h \| 394.36 cfm \| 11,166.67 l/min	pdf_vision
Номинальный расход при 50 Гц	570 m³/h \| 335.5 cfm \| 9,500 l/min	pdf_vision
Номинальный расход при 60 Гц	680 m³/h \| 400.31 cfm \| 11,333.33 l/min	pdf_vision
Номинальная скорость вращения при 50 Гц	3,000 min⁻¹ \| 3,000 min⁻¹	pdf_vision
Номинальная скорость вращения при 60 Гц	3,600 min⁻¹ \| 3,600 min⁻¹	pdf_vision
Рабочая жидкость	P3	pdf_vision
Объем заливки рабочей жидкости	1.8 л	pdf_vision
Плотность категория	IP55	pdf_vision
Номинальная мощность	1.5 кВт	pdf_vision
Номинальный ток при 50 Гц	3.8 А	pdf_vision
Номинальный ток при 60 Гц	1,500/3,500 rpm \| 1,500–3,500 min⁻¹	pdf_vision
Диапазон напряжения	45 %	pdf_vision
Вес с двигателем	170 кг \| 374.78 фунт	pdf_vision
Номер для заказа	PP W23 450	pdf_vision

Графики / чертежи

performance_chart

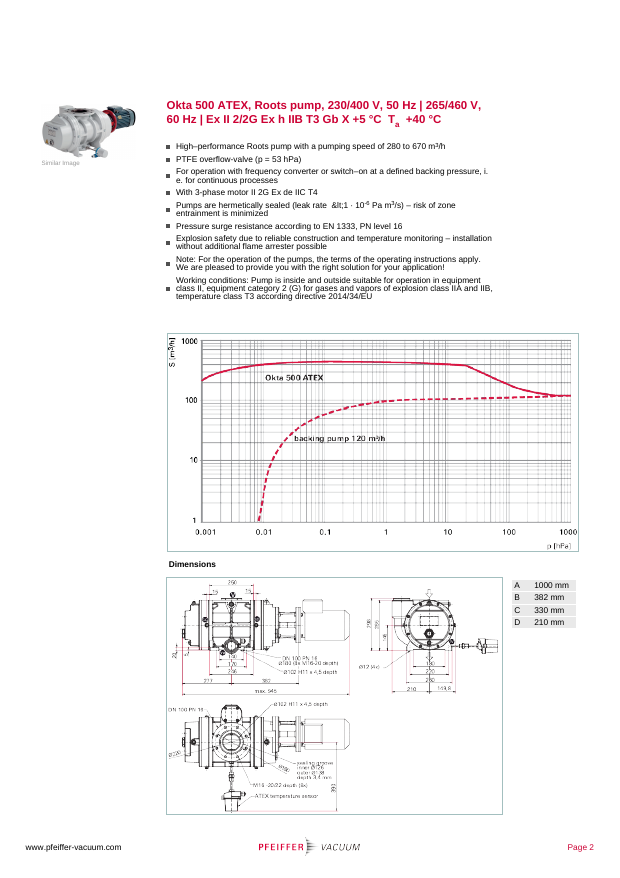

Техническая страница datasheet вакуумного насоса Okta 500 ATEX: спецификация (текст), кривая производительности (S в м³/ч от давления p в гПа) и чертёж с габаритными размерами (A–D).

Документы

📄 p0qcdhn3ldrfkpg48y27va5h4l5a3kpt.pdf

• Скорость откачки от 280 до 670 м3/ч: • Герметичный • С магнитной муфтой • Устойчивость к скачкам давления до 1600 кПа • 3-фазный двигатель II 2G Ex de IIC T4 • Отсутствие тепловой перегрузки благодаря встроенному датчику температуры • Взрывозацизенный ATEX (директива 2014/34 / EU) Фланец (вход) DN 63 ISO-F Фланец (выход) DN 63 ISO-F Габариты (ДxШxВ), мм 1000 x 360 x 330
