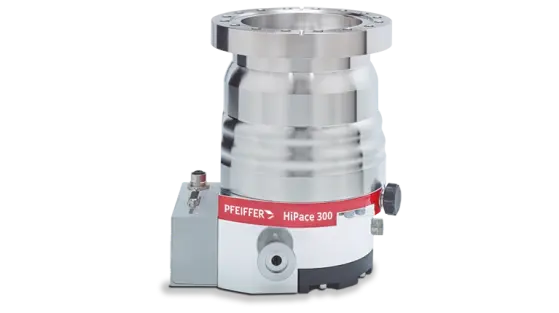

Гибридные турбомолекулярные насосы на магнитном подвесе Pfeiffer Vacuum HiPace 300 M
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (39)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN100 | blms_full |
| Фланец (выход) | DN16 | blms_full |
| Вес, кг | 13,1 - 17,2 | blms_full |
| Частота вращения, об/мин | 60 000 | blms_full |
| Скорость откачки по N₂, л/с | 255 | blms_full |
| Скорость откачки по H₂, л/с | 170 | blms_full |
| Скорость откачки по He, л/с | 215 | blms_full |
| Скорость откачки по Ar, л/с | 250 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 5 · 10⁵ | blms_full |
| Коэффициент сжатия He | > 1 · 10⁸ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Предельное остаточное давление N₂, мбар | 20 | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 300 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Модель | HiPace 300 M | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Скорость откачки для N2 | 255 л/с | pdf_vision |
| Скорость откачки для H2 | 170 л/с | pdf_vision |
| Скорость откачки для He | 145 л/с | pdf_vision |
| Скорость откачки для Ar | 230 л/с | pdf_vision |
| Коэффициент сжатия для N2 | 1 · 10^7 | pdf_vision |
| Коэффициент сжатия для H2 | 5 · 10^3 | pdf_vision |
| Коэффициент сжатия для He | 1 · 10^4 | pdf_vision |
| Коэффициент сжатия для Ar | 1 · 10^7 | pdf_vision |
| Газовый поток при конечной частоте вращения для N2 | 28 hPa·л/с | pdf_vision |
| Газовый поток при конечной частоте вращения для Ar | 13 hPa·л/с | pdf_vision |
| Газовый поток при 0,1 hPa давления на входе для He | 8 hPa·л/с | pdf_vision |
| Газовый поток при 0,1 hPa давления на входе для H2 | 5 hPa·л/с | pdf_vision |
| Газовый поток при 0,1 hPa давления на входе для N2 | 10 hPa·л/с | pdf_vision |
| Форвакуум макс. для N2 | 20 hPa | pdf_vision |
| Время запуска | 2 мин | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 45 дБ(A) | pdf_vision |
| Вес, приблизительно | 13.1 kg | pdf_vision |
| Стандартный коммуникационный интерфейс | RS-485, remote | pdf_vision |
| Ориентация при монтаже | любая | pdf_vision |
| Впуск/выпуск газа | DN 100 ISO-K/CF-F / DN 16 ISO-KF | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_300_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_300_H_with_TC_110_DE_de_EN_en.pdf
Серия высоковакуумных турбомолекулярных насосов HiPace M – это насосы с магнитным подвесом ротора. Насосы не нуждаются в обслуживании благодаря отсутствию классических шариковых подшипников и соответственно пар трения. В насосах используется активная система балансировки ротора по 5 осям. Во время работы происходит автоматическая компенсация пространственного расположения ротора в случае разбалансировки.
Роторы насосов снабжены системой автоматической балансировки по 5-ти осям. Балансировка осуществляются в реальном времени. Контроллер обнаруживает дисбаланс, сравнивая показания датчика положения по каждой из осей с эталонным банком данных и вырабатывает управляющий сигнал на соответствующее изменение тока в электромагнитах. Автоматическая балансировка позволяет насосу эффективно работать даже в условиях интенсивного осаждения загрязнений на лопастях и исключить возникновение вибраций.
