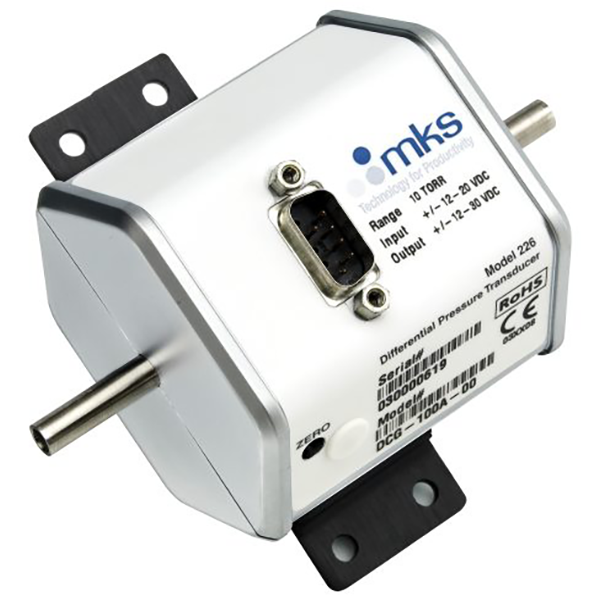

Баратрон MKS Instruments Baratron 226B
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (20)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 50 | blms_full |
| Соединительный фланец | 1/4'', 1/8'', 3/16'', NW16-KF | blms_full |
| Диапазон измерений, Torr | 0.2, 1, 2, 5, 10, 20, 100, 200, 1000 | blms_full |
| Точность, % | 0,30; 0,50 | blms_full |
| Предельное избыточное давление, кПа | 275 | blms_full |
| Разрешение | 0.01% от полного масштаба | pdf_vision |
| Температурный коэффициент (ноль) | 0.1% полного масштаба/°C для стандартной точности | pdf_vision |
| Температурный коэффициент (диапазон) | 0.04% показаний/°C | pdf_vision |
| Рабочая температура | от 0 до 50 °C | pdf_vision |
| Максимальное избыточное давление (сторона измерения) | 120% полного масштаба или 20 psi (140 кПа), в зависимости от того, что выше | pdf_vision |
| Максимальное избыточное давление (опорная сторона) | 120% полного масштаба | pdf_vision |
| Максимальное линейное давление | 40 psig (275 кПа) | pdf_vision |
| Материалы, контактирующие с газами (сторона измерения) | Инконель | pdf_vision |
| Материалы, контактирующие с газами (опорная сторона) | Инконель, керамика, палладий, нержавеющая сталь, стекло | pdf_vision |
| Внутренний объём сенсора (сторона измерения) | 1.4 см³ | pdf_vision |
| Внутренний объём сенсора (опорная сторона) | 9.0 см³ | pdf_vision |
| Входное питание | ±15 VDC (±5%) или +13 VDC до +30 VDC @ 25 мА, пульсации менее 20 мВ | pdf_vision |
| Электрический разъём | 9-контактный D-субминиатюрный стандартный; клеммная колодка и выводы опционально | pdf_vision |
| Присоединения стандартные | ⅛" OD (6.4 мм) трубки | pdf_vision |
| Соответствие стандартам | CE, SEMI S2-0706 | pdf_vision |
Графики / чертежи
dimension_drawing
Чертёж габаритных размеров приборов MKS: несколько видов с указанием размеров в дюймах/мм, обозначения портов и разъёмов
Документы
Рабочая температура, °C
0 – 50
Соединительный фланец
1/4'', 1/8'', 3/16'', NW16-KF
Диапазон измерений, Torr
0.2, 1, 2, 5, 10, 20, 100, 200, 1000
Точность, %
0,30; 0,50
Предельное избыточное давление, кПа
275
Спецификация MKS Instruments Baratron 226B
2,1 Мб
