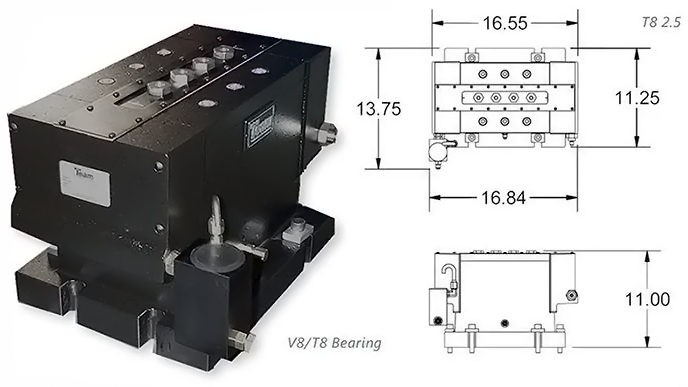

Гидростатические подшипники Team Corporation T8-2.5
Бренд: Team Corporation PDF частично фото с blms.ru

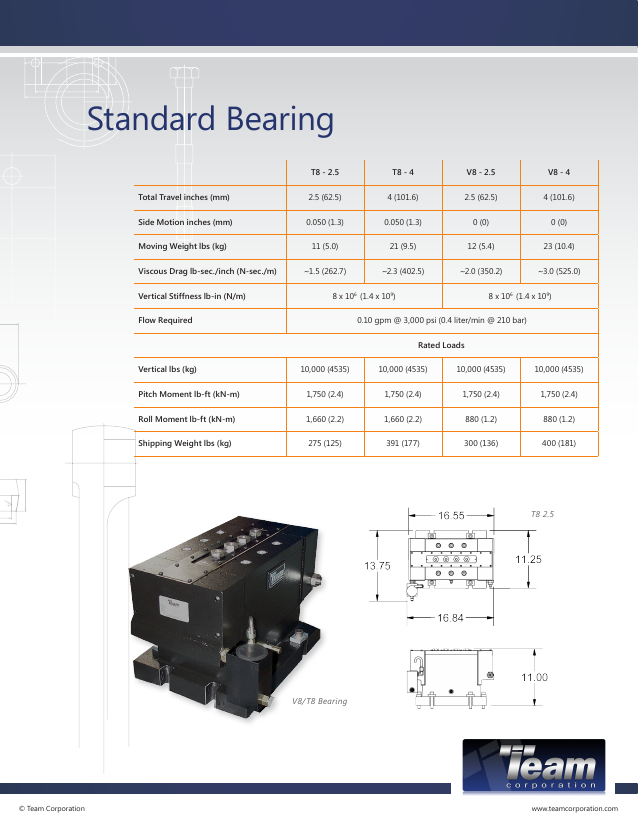

Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Крутящий момент, Н·м | 2,2 | blms_full |
| Полное смещение, мм | 62,5 | blms_full |
| Боковое смещение, мм | 1,3 | blms_full |
| Макс. вес для перемещения, кг | 5,0 | blms_full |
| Вязкость жидкости, Нс/м | 262,7 | blms_full |
| Вертикальная жёсткость, Н/м | 1,4·10⁹ | blms_full |
| Вертикальная нагрузка, кг | 4 535 | blms_full |
| Момент наклона, Н·м | 2,4 | blms_full |
| Вес с упаковкой, кг | 125 | blms_full |
| Модель | V-8, T-8 & 914 Hydrostatic Bearings | pdf_vision |
| Производитель | Team Corporation | pdf_vision |
| Тип | Гидростатические подшипники (stand-alone) | pdf_vision |
| Ход гидравлического шейкера | до 2 in (50 мм) | pdf_vision |
| Вертикальная нагрузка на подшипник | 10,000 lb (4535 кг) | pdf_vision |
| Кол-во подшипников в тест-пакете | 4 или 6 | pdf_vision |
| Обслуживание | Простое в использовании, минимальное обслуживание | pdf_vision |
| Air pad | В основании каждого подшипника — для перемещения и юстировки | pdf_vision |
| Фильтр на входе | Обеспечивает чистоту масла | pdf_vision |
| Рабочий ход (stroke) | от 2.5 in (62.5 мм) до 12.0 in (304.8 мм) | pdf_vision |
| Длительные подшипники | до 7 in и 12 in перемещения | pdf_vision |
| Сайт | www.teamcorporation.com | pdf_vision |
Документы
Подшипники стандартной конструкции, используются в электродинамических и сервогидравлических вибростендах, которые имеют до 2" (50 мм) смещение хода. Каждый гидростатический подшипник может нести до 10 000 фунтов (4535 кг) активной вертикальной нагрузки, поэтому в большинстве случаев их используют по 4 или 6 штук на один стенд. У основания гидростатического подшипника скольжения находится воздушная «подушка», обеспечивающая лёгкое перемещение и центрирование. Масляные фильтры на входе системы обеспечивают подачу чистого масла для подшипника. Смещение самого гидростатического подшипника составляет от 7 дюймов до 12.
Особенности гидростатических подшипников:
Прочная и устойчивая конструкция;
Лёгкость хранения (если отсутствует необходимости в использовании);
Наличие воздушной подушки гарантирует передвижение и выравнивание;
Низкие эксплуатационные расходы;
Амплитуда смещения: от 2.5" (62.5
