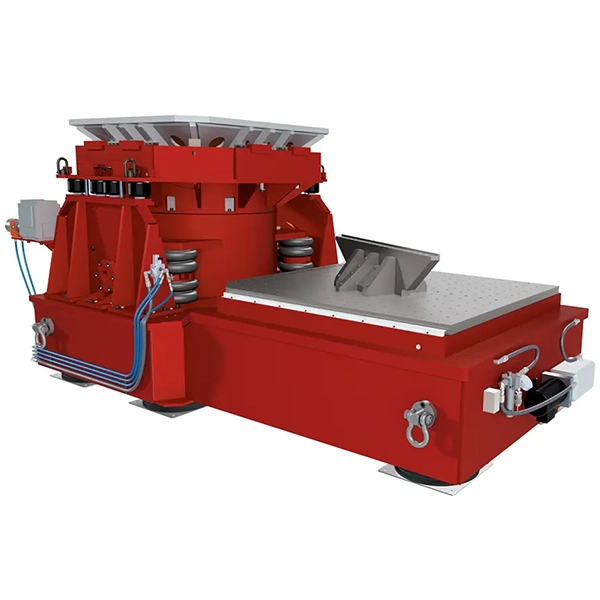

Водоохлаждаемый вибростенд Data Physics LE-5022/DSA10-360K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (56)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 222,0 | blms_full |
| Диаметр арматуры, мм | 600 | blms_full |
| Масса арматуры, кг | 118 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 1 750 | blms_full |
| Макс. усилие (ШСВ), H | 169,0 | blms_full |
| Макс. ускорение (синус), g | 150 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 1364 | blms_full |
| модель | SignalForce LE-5022-3 | pdf_vision |
| тип | Электродинамический шейкер (водяное охлаждение) | pdf_vision |
| синусоидальное_усилие | 40000 lbf (178 кН) до 50000 lbf (222 кН) | pdf_vision |
| случайное_усилие_rms | 36000 до 45000 lbf (160 до 200 кН) | pdf_vision |
| скорость | до 79 ips (2 м/сек) | pdf_vision |
| перемещение | до 3 in (76.2 мм) размах | pdf_vision |
| подшипники | двойные гидростатические | pdf_vision |
| нагрузка | до 3000 lbs (1365 кг) | pdf_vision |
| производитель | Data Physics | pdf_vision |
| адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
| Модель | LE-5022-3 | pdf_vision |
| Тип | Электродинамический шейкер | pdf_vision |
| Диапазон рабочих температур | +40°F до +120°F (+4°C до +38°C) шейкер | pdf_vision |
| Температура амплификатора | +25°F до +104°F (-6°C до +40°C) | pdf_vision |
| Рассеиваемая мощность шейкера | 7 кВт | pdf_vision |
| Рассеиваемая мощность амплификатора | 21 кВт (1 модуль), 28 кВт (2 модуля), 32 кВт (24 модуля), 31 кВт, 12 кВт | pdf_vision |
| Акустический шум @1м | 108 дБА шейкер, 90 дБА амплификатор, 75 дБА охлаждающий блок | pdf_vision |
| Влажность шейкера | <95% неконденсирующая | pdf_vision |
| Влажность амплификатора | <95% неконденсирующая | pdf_vision |
| Вода арматуры при 85°F (29°C) | 50 GPM (189 л/мин) | pdf_vision |
| Вода полевых катушек при 85°F | 75 GPM (284 л/мин) | pdf_vision |
| Вода PSU амплификатора | 25 PSI (1,72 бар) | pdf_vision |
| Дистиллированная вода охлаждающего блока | 15 галлонов (56,8 литров) | pdf_vision |
| Поток сырой воды при 85°F (29°C) | 35 GPM (132,5 л/мин) | pdf_vision |
| Потери воды шейкера | 15 PSI (1,03 бар) | pdf_vision |
| Поток охлаждающего воздуха амплификатора | 1200 CFM (7600 CFM при 231 м³/мин) | pdf_vision |
| Сжатый воздух | 3 CFM при 100psi (0,08 м³/мин при 6,9 бар) | pdf_vision |
| Электропитание | 360-480 ВАС, 3 фазы, 50/60 Гц | pdf_vision |
| Номинальная мощность | 240 кВА (16 модулей), 315 кВА (21 модуль), 360 кВА (24 модуля) | pdf_vision |
| КПД | 95% | pdf_vision |
| Частота переключения | 50 кГц | pdf_vision |
| Импеданс выхода | 1,5 V rms при полной мощности (10 Ом входной импеданс) | pdf_vision |
| Напряжение выхода | 200 V rms | pdf_vision |
| Ток выхода | 1328 A rms (16 модулей), 1745 A rms (21 модуль), 1992 A rms (24 модуля) | pdf_vision |
| Искажения | <0,1% rms THD (от 0,5% DC до 1500 Гц, 0,75% от 1500 до 2000 Гц, 1,0% от 2000 до 3000 Гц) | pdf_vision |
| Шум и фон | >70 дБ ниже полной мощности со шунтированным входом | pdf_vision |
| Высота амплификатора | 78" (1981 мм) | pdf_vision |
| Ширина амплификатора | 92" (2327 мм), 68" (1626 мм) | pdf_vision |
| Глубина амплификатора | 43" (1092 мм) | pdf_vision |
| Высота охлаждающего блока | 72" (1829 мм) | pdf_vision |
| Ширина охлаждающего блока | 42" (1067 мм) | pdf_vision |
| Глубина охлаждающего блока | 27" (686 мм) | pdf_vision |
| Высота чиллера | 62" (1575 мм) | pdf_vision |
| Ширина чиллера | 66" (1675 мм) | pdf_vision |
| Глубина чиллера | 46" (1168 мм) | pdf_vision |
| Консоль | EMI экранированная, воздушное охлаждение, 3 фазы | pdf_vision |
Документы
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса.
Макс. усилие (Синус), Н
222,0
Диаметр арматуры, мм
600
Масса арматуры, кг
118
Резонанс арматуры +/- 5%, Гц
1 750
Макс. усилие (ШСВ), H
169,0
Макс. ускорение (синус), g
150
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
1364
Data Physics LE-5022/DSA10-360K
378,9 Кб
