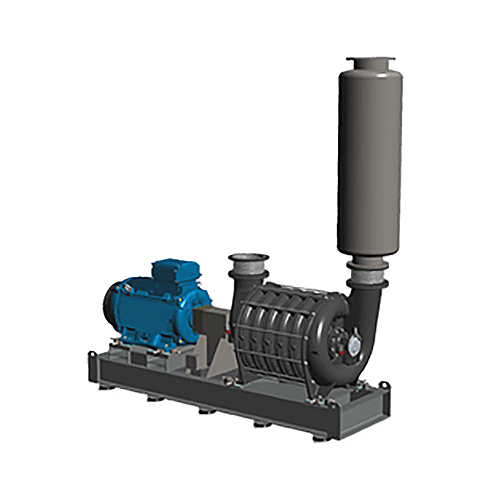

Центробежная воздуходувка Continental Industrie Model 251
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 350, PN 10 | blms_full |
| Фланец (выход) | DN 350, PN 10 | blms_full |
| Производительность, м³/ч | 24 600 | blms_full |
| Частота вращения, об/мин | 3550 | blms_full |
| Избыточное давление, бар (изб.) | 0,9 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | От 1 до 8 (фАБРИЧНЫЙ) | |
| СОЕДИНЕНИЕ НА ВСАСЕ | 14” (355 мм) ФЛАНЕЦ, DN 350, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 14” (355 мм) ФЛАНЕЦ, DN 350, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3550 об/мин с прямым приводом (60Hz) | |
| ДИАМЕТР ИМПЕЛЛЕРА | 26” (662 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 400 f/s (122 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4601 об/мин (7-ступеней) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| УРАВНОВЕШИВАЮЩИЙ ПОРШЕНЬ | От 5 до 8 ступеней | |
| КОНЕЦ ВАЛА | 2” 9/16 (65 мм), впускной конец привода стандарт | |
| СЕКЦИИ, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СТЯЖКИ | 13/16” (20 мм) диаметр сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6313 C3 стандарт AFBMA B10 | |
| ВАЛ | Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) | |
| РАБОЧИЕ КОЛЕСА | Алюминий 5754/6082Т6 |
Документы
Материал конструкции
Крышки, секции, корпус подшипника: Литый чугун FGL 250
Стяжки: диаметр 13/16 " (20 мм), сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Графитовые кольца на каждом конце
Уплотнения (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминий 5754/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка рамы-основания: Анкорные болты или антивибрационные прокладки
Фланец (вход)
DN 350, PN 10
Фланец (выход)
DN 350, PN 10
