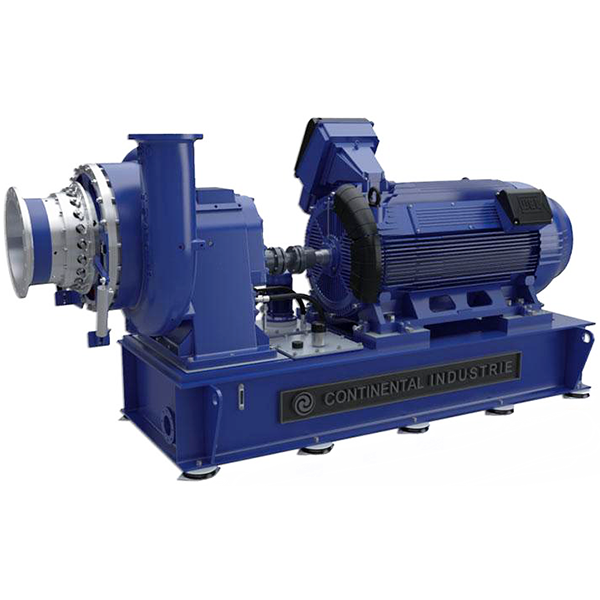

Турбовоздуходувка Continental Industrie CC-850
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (37)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 800 | blms_full |
| Фланец (выход) | DN 600 | blms_full |
| Производительность, м³/ч | 33 000 - 110 000 | blms_full |
| Мощность, кВт | 400 - 5 000 | blms_full |
| Материал конструкции | литый чугун EN-GJL-250 | blms_full |
| Избыточное давление, бар (изб.) | 0,25 - 1,9 | blms_full |
| Уровень шума, дБ | 95 | blms_full |
| Inlet connection | DN 800 | |
| Outlet connection | DN 600 | |
| Impeller diameter (min-max) | 820-880 mm | |
| Impeller tip speed | 80-90 m/s | |
| Shaft end | 80 | |
| Noise level | Below 95dB(A) | |
| Casing | Cast iron EN-GJL-250 | |
| Impeller | Aluminium En-AW-7022 or EN-AW-7075 | |
| Shaft | Carbon steel 42 Cr Mo4 | |
| Helical gear | Carbon steel 34 CrNiMo6 | |
| Модель | CC850 | pdf_vision |
| Входное соединение | DN 800 | pdf_vision |
| Выходное соединение | DN 600 | pdf_vision |
| Смазка | Масло | pdf_vision |
| Диаметр рабочего колеса (мин-макс) | 820-880 мм | pdf_vision |
| Окружная скорость рабочего колеса | 80-90 м/с | pdf_vision |
| Привод | Интегрированный редуктор | pdf_vision |
| Вал | Углеродистая сталь 42 Cr Mo4 | pdf_vision |
| Валовое уплотнение | Кольцо Symmering | pdf_vision |
| Уплотнение вала рабочего колеса | Двусторонний лабиринт с ресивером утечек | pdf_vision |
| Установка рамы основания | Амортизирующие опоры | pdf_vision |
| Уровень шума | Ниже 95 дБ(А) | pdf_vision |
| Корпус | Чугун EN:GJL250 | pdf_vision |
| Рабочее колесо | Алюминий EN:AW-7022 или EN:AW-7075 | pdf_vision |
| Спиральная шестерня | Углеродистая сталь 34 CrNiMo6 | pdf_vision |
| Подшипники | Подшипники скольжения | pdf_vision |
| Диапазон расхода | 30 000 – 120 000 м³/ч | pdf_vision |
| Диапазон давления | 10 – 190 кПа | pdf_vision |
| Производитель | HCP Continental Turbo | pdf_vision |
| Ревизия | Rev 08/2011 EUR | pdf_vision |
Документы
Смазка: масло
Привод: прямой привод или коробка передач
Уплотнения приводного вала: цилиндрическое кольцо
Уплотнение вала импеллера: двустороннее лабиринтное уплотнение вала
Установка: удар поглощающие подушки
Рабочее колесо: Алюминий En-AW-7022 или EN-AW-7075
Вал: углеродистая сталь 42 Cr Mo4
Косозубая передача: углеродистая сталь 34 CrNiMo6
Подшипники: подшипник скольжения
Фланец (вход)
DN 800
Фланец (выход)
DN 600
