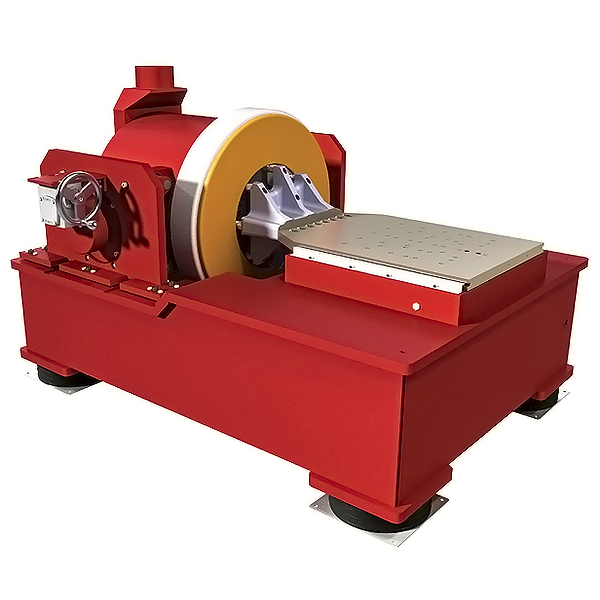

Воздухоохлаждаемый вибростенд Data Physics LE-812
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (94)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 35 600 | blms_full |
| Диаметр арматуры, мм | 337 | blms_full |
| Масса арматуры, кг | 28,6 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 31 100 | blms_full |
| Макс. ускорение (синус), g | 126 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 454 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Note | LE-816 recommended for use in VI configuration. | |
| Модель | LE-812-3 / DSA15-4 и LE-816 / DSA15-5 | pdf_vision |
| Тип | Электродинамические шейкеры (вибростенды) | pdf_vision |
| Максимальная сила LE-812-3 | 8000 lbf / 35.6 kN | pdf_vision |
| Максимальная сила LE-816 | 16000 lbf / 80 kN | pdf_vision |
| Максимальное усилие (rms) LE-812-3 | 7167 lbf | pdf_vision |
| Максимальное усилие (rms) LE-816 | 14333 lbf | pdf_vision |
| Максимальное усилие (pk) LE-812-3 | 8000 lbf | pdf_vision |
| Максимальное усилие (pk) LE-816 | 16000 lbf | pdf_vision |
| Синусоидальное усилие LE-812-3 | 5700 lbf / 25 kN | pdf_vision |
| Синусоидальное усилие LE-816 | 11400 lbf / 50.7 kN | pdf_vision |
| Случайное усилие LE-812-3 | 5700 lbf / 25.5 kN | pdf_vision |
| Случайное усилие LE-816 | 11400 lbf / 50.7 kN | pdf_vision |
| Подвижная масса LE-812-3 | 10 lb / 4.5 kg | pdf_vision |
| Подвижная масса LE-816 | 20 lb / 9.1 kg | pdf_vision |
| Диаметр якоря LE-812-3 | 12.25 in / 311 mm | pdf_vision |
| Диаметр якоря LE-816 | 17.75 in / 451 mm | pdf_vision |
| Максимальное ускорение (sine) LE-812-3 | 125 g | pdf_vision |
| Максимальное ускорение (sine) LE-816 | 125 g | pdf_vision |
| Скорость LE-812-3 | 77 in/s / 1.8 m/s | pdf_vision |
| Скорость LE-816 | 77 in/s / 1.8 m/s | pdf_vision |
| Ход | 1 in / 25.4 mm | pdf_vision |
| Максимальная нагрузка LE-812-3 | 1000 lb / 454 kg | pdf_vision |
| Максимальная нагрузка LE-816 | 1000 lb / 454 kg | pdf_vision |
| Боковая жесткость | < 5 | pdf_vision |
| Осевая жесткость LE-812-3 | 3.0 | pdf_vision |
| Осевая жесткость LE-816 | 5.5 | pdf_vision |
| Диаметр тела LE-812-3 | 11.5 in | pdf_vision |
| Диаметр тела LE-816 | 16.5 in | pdf_vision |
| Диаметр основания LE-812-3 | 13.5 in | pdf_vision |
| Диаметр основания LE-816 | 19 in | pdf_vision |
| Усилитель | DSA15-4 (LE-812-3), DSA15-5 (LE-816) | pdf_vision |
| Мощность усилителя | 15 kVA | pdf_vision |
| Вес LE-812-3 | 6300 lb / 2850 kg | pdf_vision |
| Вес LE-816 | 6500 lb / 2950 kg | pdf_vision |
| Сопротивление якоря LE-812-3 | 5-350Ω | pdf_vision |
| Сопротивление якоря LE-816 | 5-350Ω | pdf_vision |
| Индуктивность якоря LE-812-3 | 1150 | pdf_vision |
| Индуктивность якоря LE-816 | 2700 | pdf_vision |
| Вставки стола | 3/8-16 UNC-3B, сменные нерж. вставки стандарт | pdf_vision |
| Вставки LE-812-3 | 8 вставок на Ø6.0 in (152.4 mm), 12 вставок на Ø12.0 in (304.8 mm) | pdf_vision |
| Вставки LE-816 | 8 вставок на Ø8.0 in (203.2 mm), 16 вставок на Ø16.0 in (406.4 mm) | pdf_vision |
| Габариты (ширина) | 42.81 in / 1087.4 mm | pdf_vision |
| Габариты (глубина) | 47.31 in / 1201.7 mm | pdf_vision |
| Габариты (высота) | 46.87 in / 1190.5 mm | pdf_vision |
| Ширина корпуса | 25.13 in / 638.3 mm | pdf_vision |
| Глубина корпуса | 28.00 in / 711.2 mm | pdf_vision |
| Высота корпуса | 5.34 in / 135.6 mm | pdf_vision |
| Примечание | LE-816 рекомендуется для MV конфигурации | pdf_vision |
| Производитель | Data Physics, 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
| model | LE-812-3 / 816 Electrodynamic Shakers | pdf_vision |
| ambient_working_temp_shaker | +40F to +100F (+4C to +38C) | pdf_vision |
| ambient_working_temp_amplifier | +32F to +104F (0C to +40C) | pdf_vision |
| heat_dissipation_shaker | 13.5 kW | pdf_vision |
| heat_dissipation_amplifier | 5.3 kW (4 Module), 6.6 kW (5 Module) | pdf_vision |
| heat_dissipation_blower | 1.35 kW | pdf_vision |
| acoustic_noise_shaker | 108 dBA | pdf_vision |
| acoustic_noise_amplifier | 75 dBA | pdf_vision |
| acoustic_noise_blower | 75 dBA with silencer | pdf_vision |
| humidity_shaker | <95% non-condensing | pdf_vision |
| humidity_amplifier | <95% non-condensing | pdf_vision |
| blower_cooling_air_flow | 1700 CFM (48.14 m3/min) | pdf_vision |
| amplifier_cooling_air_flow | 920 CFM (26.1 m3/min) 4 Module; 1130 CFM (32.6 m3/min) 5 Module | pdf_vision |
| compressed_air_supply | 1 CFM at 90 psi (0.03 m3/min at 6.2 Bar) | pdf_vision |
| power_supply_range | 208 - 480 VAC (3) phase | pdf_vision |
| total_electrical_requirements | See table | pdf_vision |
| amplifier_rated_power | 60 kVA (4 Module), 75 kVA (5 Module) | pdf_vision |
| efficiency | 95% | pdf_vision |
| switching_frequency | 50 kHz | pdf_vision |
| input_impedance | 1.5 V rms for full output (10 K ohm input impedance) | pdf_vision |
| voltage_output | 200 V rms | pdf_vision |
| current_output | 332 A rms (4 Module); 415 A rms (5 Module) | pdf_vision |
| noise_and_hum | >70 dB below full output, with shorted input | pdf_vision |
| amplifier_weight | 820 lbs (373 kg) 4 Module; 855 lbs (389 kg) 5 Module | pdf_vision |
| amplifier_height | 68.5 in (1740 mm) | pdf_vision |
| amplifier_width | 22 in (559 mm) | pdf_vision |
| amplifier_depth | 50.5 in (1283 mm) | pdf_vision |
| blower_height | 41.5 in (1054 mm) | pdf_vision |
| blower_width | 22.1 in (561 mm) | pdf_vision |
| blower_depth | 50.5 in (1283 mm) | pdf_vision |
| manufacturer | Data Physics, 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| phone | 408.437.0100 | pdf_vision |
| website | dataphysics.com | pdf_vision |
Графики / чертежи
dimension_drawing

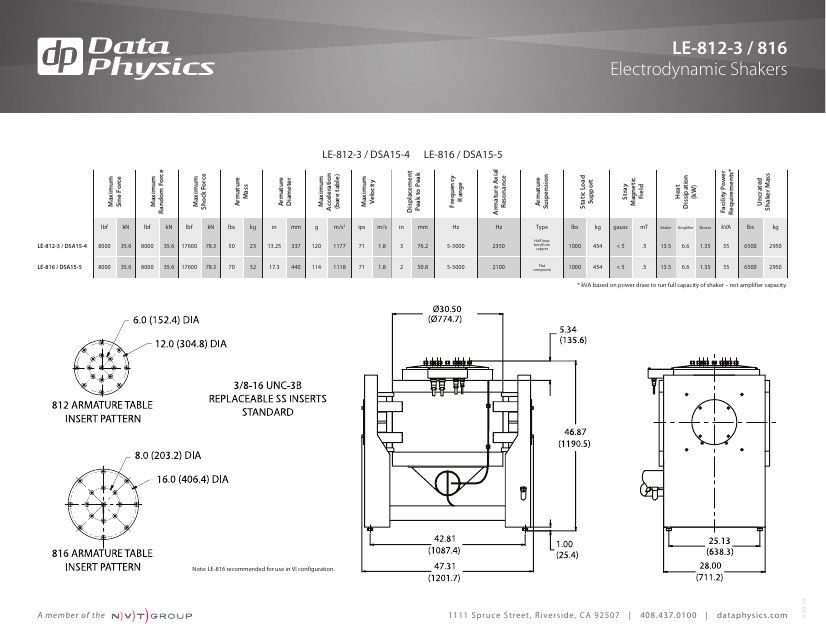

Технический паспорт электродинамических шейкеров LE-812-3/816: сводная таблица характеристик и габаритные чертежи с размерами
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
