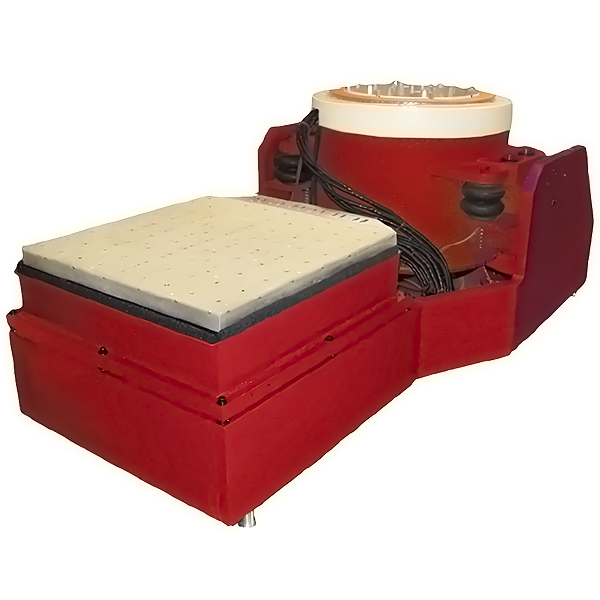

Воздухоохлаждаемый вибростенд Data Physics LE-1224
Бренд: Data Physics PDF частично фото с blms.ru
Характеристики (34)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 53 400 | blms_full |
| Диаметр арматуры, мм | 648 | blms_full |
| Масса арматуры, кг | 83,5 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 - 76,2 | blms_full |
| Макс. усилие (ШСВ), H | 44 500 | blms_full |
| Макс. ускорение (синус), g | 65 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 680 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |
| Тип охлаждения | воздушное (принудительное, выносной вентилятор) | pdf_vision |
| Частота до | 3 kHz | pdf_vision |
| Размеры стола | 17.25 или 25.5 inch | pdf_vision |
| Производитель | Data Physics Corporation | pdf_vision |
| Серия | SignalForce Shakers | pdf_vision |
| Адрес | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| TEL | (408) 437-0100 | pdf_vision |
| FAX | (408) 437-0509 | pdf_vision |
| модель | Air-Cooled Shakers LE-1216M / LE-1216 / LE-1224 | pdf_vision |
| производитель | Data Physics Corporation | pdf_vision |
| серия | SignalForce Shakers | pdf_vision |
| частота_управления | до 3 kHz | pdf_vision |
| размеры_стола | 17.25 inch и 25.5 inch | pdf_vision |
| охлаждение | принудительное воздушное через выносной вентилятор | pdf_vision |
| адрес | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| тел | (408) 437-0100 | pdf_vision |
| факс | (408) 437-0509 | pdf_vision |
| сайт | www.dataphysics.com | pdf_vision |
| годы | 1984-2009, 25 лет инноваций | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
53 400
Диаметр арматуры, мм
648
Масса арматуры, кг
83,5
Макс. перемещение (пик-пик), мм
50,8 - 76,2
Макс. усилие (ШСВ), H
44 500
Макс. ускорение (синус), g
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
680
Диапазон рабочих частот, Гц
5
