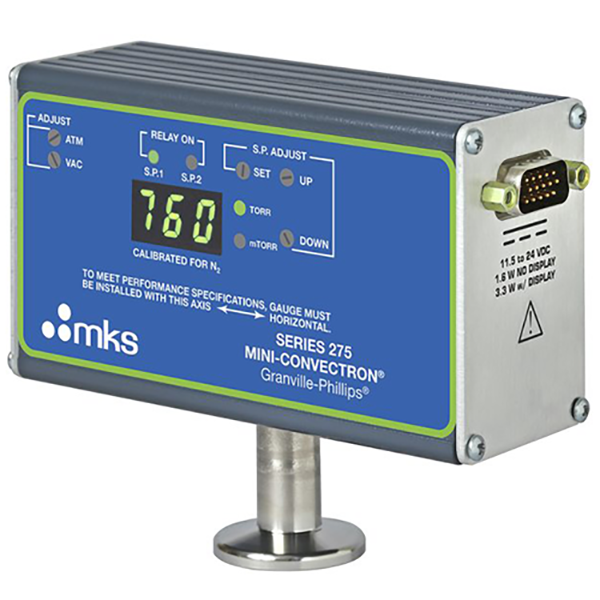

Модульный вакуумметр MKS Instruments 275 Mini-Convectron
Бренд: MKS PDF частично фото с blms.ru
Характеристики (43)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 40 | blms_full |
| Соединительный фланец | NW16 ISO-KF; NW25 ISO-KF; NW40 ISO-KF | blms_full |
| Макс. температура отжига, °C | 150 | blms_full |
| Диапазон измерений, Torr | 760 – 10⁻⁴ | blms_full |
| Макс. давление, Torr | 1 500 | blms_full |
| Интерфейс | RS485 | blms_full |
| EMC Directive 2004/108/EC | EN61326-1 | |
| Low Voltage Directive 2006/95/EC | EN61010-1 | |
| Диапазон измерений (воздух и N2, Note 1b) (Torr) | 1×10⁻⁴ to 1000 | pdf_vision |
| Диапазон измерений (mbar) | 1×10⁻⁴ to 1300 | pdf_vision |
| Диапазон измерений (Pa) | 1×10⁻² to 1.30 ×10⁵ kPa | pdf_vision |
| Шаг при минимальном давлении | 1×10⁻⁴ Torr, 1×10⁻⁴ mbar, 1×10⁻² Pa | pdf_vision |
| Монтажное положение | Horizontal preferred | pdf_vision |
| Вес | 340 gm (12oz) with 1/8 NPT fitting | pdf_vision |
| Рабочая температура | 0° to 40°C ambient, non-condensing | pdf_vision |
| Неэксплуатационная температура | -40°C to 70°C | pdf_vision |
| Материал корпуса | Aluminum extrusion | pdf_vision |
| Соответствие CE | pdf_vision | |
| EMC Directive | 2004/108/EC, EN61326-1 | pdf_vision |
| Low Voltage Directive | 2006/95/EC, EN61010-1 | pdf_vision |
| Базовая аналоговая версия | pdf_vision | |
| Частота выборки | 1 or 2 seconds per relay | pdf_vision |
| Аналоговый выход | 0.375 to 5.695 VDC for 1 to 1000 Torr of N₂, non-linear | pdf_vision |
| Выход реле | 11.5 to 26.5 VDC, 0.1 A at 11.5 VDC, 1.6 W max | pdf_vision |
| Разъем для реле 1 | 11.5 to 26.5 VDC, 0.1 A at 11.5 VDC, 1.6 W max | pdf_vision |
| Разъем для реле 2 | 11.5 to 26.5 VDC, 0.1 A at 11.5 VDC, 1.6 W max | pdf_vision |
| Цифровой интерфейс | RS-485, 2 setpoint relays | pdf_vision |
| Настраиваемые параметры | Vacuum and atmosphere calibration, setpoints (value, direction and hysteresis) | pdf_vision |
| Скорость передачи (Baud Rates) | 19200 Baud (default value) | pdf_vision |
| Формат данных | ASCII, 8 data bits, one stop bit, no parity, no handshake (default values) | pdf_vision |
| Требуемое питание | 11.5 to 26.5 VDC, 0.12 A at 11.5 VDC, 2 W max | pdf_vision |
| Разъем (цифровой) | 15-pin subminiature-D male, high density | pdf_vision |
| Разрешение | Least significant digit on each range | pdf_vision |
| Конфигурация уставок реле | Single-pole, double-throw (SPDT) | pdf_vision |
| Рейтинг контактов | 1 A at 30 VDC resistive, AC non-inductive | pdf_vision |
| Диапазон | 1×10⁻³ to 1000 Torr, 1×10⁻³ to 1300 mbar, 1×10⁻¹ Pa to 130 kPa | pdf_vision |
| Разрешение (уставка) | 2 significant digits | pdf_vision |
| Конвекционный датчик | pdf_vision | |
| Материалы датчика | Gold-plated tungsten | pdf_vision |
| Материалы, контактирующие с газом | 304 stainless steel, borosilicate glass, Kovar®, alumina, NiFe alloy, polyimide | pdf_vision |
| Внутренний объем | 35 cm³ (2.14 inchi³) | pdf_vision |
| Температура выпечки датчика | 150°C maximum, non-operating, with electronics removed | pdf_vision |
| Примечание 1b | Convection Gauges are not intended for use with flammable or explosive gases. | pdf_vision |

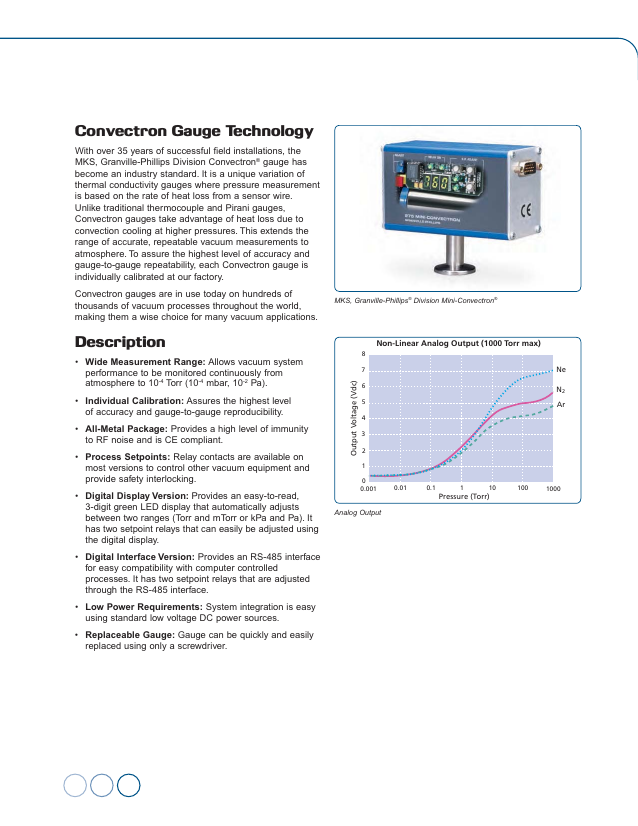

Документы
Модульные вакуумметры 275 Mini-Convectron отличаются компактными размерами и значительно сниженными затратами на монтаж. Эти вакуумметры Granville-Phillips идеально подходят для приложений, где критически важны размер контроллера и локальное управление. Серия 275 сочетает в себе стандартный манометр Convectron с электроникой в компактной модульной конструкции. Они способны измерять от атмосферы до 1x10
торр и доступны с аналоговым выходом, интерфейсом RS485 и DeviceNet.
Измерение абсолютного давления от атмосферного до 10
Торр
Компактный и прочный цельнометаллический корпус практически невосприимчив к радиочастотным помехам
Все функции программируются через интерфейсы RS485 или DeviceNet
Легко читаемые трехзначные дисплеи позволяют считывать показания давления в точке использования
Базовые модели поставляются с одним или двумя реле уставки для использования в качестве реле давления.
Рабо
