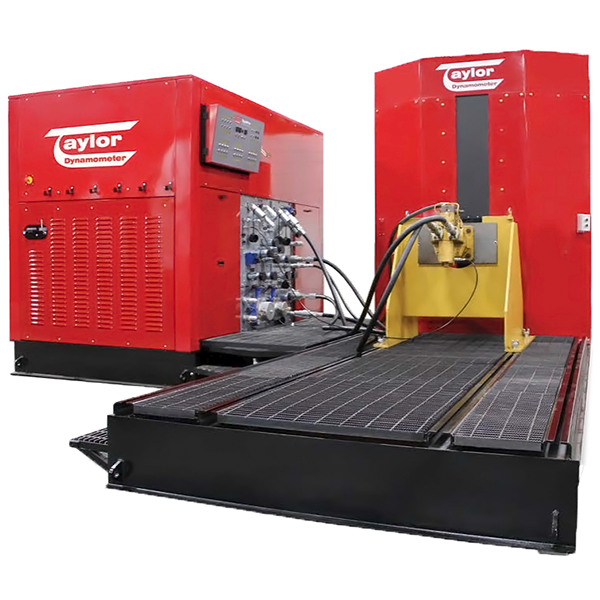

Стенд для гидравлических испытаний HTC 500
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (51)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 500 | blms_full |
| Макс. крутящий момент, Н·м | 1700 | blms_full |
| Мощность, кВт | 373 | blms_full |
| Частота вращения, об/мин | 3400 | blms_full |
| Расход охлаждающей жидкости, л/мин | 189 | blms_full |
| Ёмкость масляной системы, л | 1380 | blms_full |
| Макс. температура рабочей жидкости, °C | 82 | blms_full |
| Макс. нагрузка, кг | 9072 | blms_full |
| Размер стола, мм | 3660 x 1930 | blms_full |
| SERVICE IN Shipping Weight (approximate) | 35,000 lb (15,875 kg) | |
| Электрический мотор | 500 hp (373 kW) | pdf_vision |
| Компонентный масляный бак | 365 gal. (1,380 л) | pdf_vision |
| Отдельный резервуар машинного масла | 100 gal. (379 л) | pdf_vision |
| Полезная нагрузка рабочего стола | 20,000 lb (9,072 кг), высокий зазор | pdf_vision |
| Диапазон оборотов | 0 - 3,400 rpm | pdf_vision |
| Пиковый крутящий момент | 1,738 lb-ft (2,356 Нм) | pdf_vision |
| Торцевая нагрузочная ячейка | в комплекте | pdf_vision |
| Регулируемая ширина привода | 16 - 77 in. (41 - 196 см) | pdf_vision |
| Выходы управления | четыре (4) PWM и два (2) соленоидных выхода | pdf_vision |
| Силовые цепи подачи | две (2) раздельные | pdf_vision |
| Плавный пуск | снижение напряжения, самозапуск от тока | pdf_vision |
| Вспомогательный насос | постоянный 6,000 psi (413 бар) | pdf_vision |
| Нагрузка насоса | компенсированный контур | pdf_vision |
| Цепь подачи высокого давления | с фильтрацией и выпрямителем потока | pdf_vision |
| Цепи потока корпуса насоса | две (2) | pdf_vision |
| Испытательный стенд в странах 50 Гц | без снижения мощности | pdf_vision |
| Heated Reservoir | 20 hp (15 kW) heater in component reservoir | pdf_vision |
| Component Cooling Loop | 80 gpm to 425 psi (303 lpm to 30 bar) | pdf_vision |
| Positive Displacement Work Table Pump | Work table size 144 x 76 in (366 x 193 cm) | pdf_vision |
| Volume capacity | minimum 50 gal. (189 l); maximum 175 gal. (662 l) | pdf_vision |
| Load capacity | 20,000 lb (9,072 kg) | pdf_vision |
| Hydraulic Oil | Hydrocarbon (Buna compatible), ISO grade VG32 or VG46 | pdf_vision |
| Минимальная вязкость | VG SUS 6 (12 mm/s) through temperature range | pdf_vision |
| Maximum Temperature | 180°F (82°C) | pdf_vision |
| Total oil volume required | 550 gal. (2,100 l) | pdf_vision |
| DynPro Data Acquisition & Control System | 1-PC with 2 single monitors | pdf_vision |
| Continuous Torque Shaft 1 | 1,245-4,170 Nm (918-3,075 lb-ft), 3,400 RPM, Baseline 1,800 RPM | pdf_vision |
| Continuous Torque Shaft 2 | 1,738-4,356 Nm (1,281-3,213 lb-ft), 2,125 RPM, Baseline 1,125 RPM | pdf_vision |
| Примечание по крутящему моменту | Torque begins to reduce | pdf_vision |
| Электропитание 400 VAC | 728 Amps, Main Disconnect Sized Amp 900 | pdf_vision |
| Электропитание 460 VAC | 633 Amps, Main Disconnect Sized Amp 800 | pdf_vision |
| Электропитание 575 VAC | 506 Amps, Main Disconnect Sized Amp 700 | pdf_vision |
| Конфигурация питания | Can be configured for most 3 phase AC electrical supplies (50 Hz or 60 Hz, 3-phase) | pdf_vision |
| Pressurized Oil Supply 1 | 0-82 gpm (0-310 l), 350-6,000 psi (24-414 bar), variable pump, не фильтровано | pdf_vision |
| Pressurized Oil Supply 6 | 0-12 gpm (0-45 l), up to 200 psi (up to 14 bar), фильтровано | pdf_vision |
| Diagnostic Flow Loops - Rectifier flow loop | 5-160 gpm (19-606 l), non-loadable, 6,000 psi (414 bar) | pdf_vision |
| Diagnostic Flow Loops - Flow Loop 1 | 5-210 gpm (19-795 l), non-loadable, 6,000 psi (414 bar) | pdf_vision |
| Diagnostic Flow Loops - Flow Loop 2 | 5-160 gpm (19-606 l), loadable, 6,000 psi (414 bar), includes margin valve | pdf_vision |
| Diagnostic Flow Loops - Flow Loop 3 | 5-210 gpm (19-795 l), loadable, 6,000 psi (414 bar) | pdf_vision |
| Diagnostic Flow Loops - Case Drain 1 | 0.5-9 gpm (2-19 l), non-loadable, 70 psi (5 bar) | pdf_vision |
| Diagnostic Flow Loops - Case Drain 2 | 2-20 gpm (8-76 l), non-loadable, 70 psi (5 bar) | pdf_vision |
Документы
Стенд мощностью 500 л.с. (373 кВт) подойдёт компаниям занимающимся обслуживанием компонентов преимущественно крупногабаритных машин, таких как большие горные машины и экскаваторы. Стенд предлагает полную функциональность для испытания всех типов насосов и двигателей, включая: трансмиссии, гидромоторы, гидроцилиндры, клапанные блоки, гидротрансформаторы, насосы с открытым и замкнутым контуром.
Комплект для испытаний насосов и двигателей:
Два контура сливного потока корпуса
Фильтрация под высоким давлением с помощью выпрямителя потока
Контур охлаждения компонентов
Рекуперация энергии - снижает потребляемую мощность, необходимую для тестирования насосов.
Вспомогательный насос непрерывного действия на 413 бар
Основные характеристики HTC 500:
Удаленное наблюдение (оператор находится вне испытуемой среды)
Система сбора и управления данными DynPro 2
Динамометрический режим позволяет испытывать
