Когтевые насосы Elmo Rietschle C-VLR 501
Бренд: Elmo Rietschle PDF фото с blms.ru
Характеристики (26)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 500 | blms_full |
| Производительность, м³/ч | 250 - 600 | blms_full |
| Мощность, кВт | 12,6 | blms_full |
| Частота вращения, об/мин | 1497 | blms_full |
| Сила тока, А | 23,3 | blms_full |
| Напряжение питания (3~) | 400-460 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 200 | blms_full |
| Ёмкость масляной системы, л | 1,8 | blms_full |
| Уровень шума, дБ | 76 | blms_full |
| C-VLR 401 (01) | C-VLR 501 (01) | |
| Производительность всасывания (Saugvermögen, м³/ч) | 401: 200–480; 501: 250–800 | pdf_vision |
| Предельное давление всасывания при непрерывной работе, мбар | 200 | pdf_vision |
| Напряжение питания преобразователя частоты | 400–460 В ± 10 % (50–60 Гц) (501 F001) | pdf_vision |
| Потребляемый ток преобразователя частоты, А | 23,3 | pdf_vision |
| Номинальная мощность мотора, кВт | 401: 9,0; 501 (011N): 12,6; 501 (F001): 12,6 | pdf_vision |
| Номинальное напряжение мотора | 401: 220/380 В ± 10 %; 501 (011N): 220/380 В ± 10 %; 501 (F001): 400 В | pdf_vision |
| Сеть мотора (Netzform) | 3~ | pdf_vision |
| Частота тока мотора, Гц | 60 | pdf_vision |
| Номинальный ток мотора, А | 401: 29,1 / 16,6; 501 (011N): 43,7 / 25,3 | pdf_vision |
| Частота вращения, мин⁻¹ | 401: 1497–3530 (25 Гц–60 Гц); 501: 1497–3550 (25 Гц–60 Гц) | pdf_vision |
| Средний уровень шума, дБ(А) EN ISO 3744 | 76–82 | pdf_vision |
| Макс. вес, кг | 401: 432; 501 (011N): 485; 501 (F001): 500 | pdf_vision |
| Объём масла (Öl Kapazität), л | 1,8 | pdf_vision |
| Класс защиты | IP 55 | pdf_vision |
| Защита мотора | PTC Sensor | pdf_vision |
| Параметры указаны при закрытом всасывающем патрубке | да | pdf_vision |
Графики / чертежи

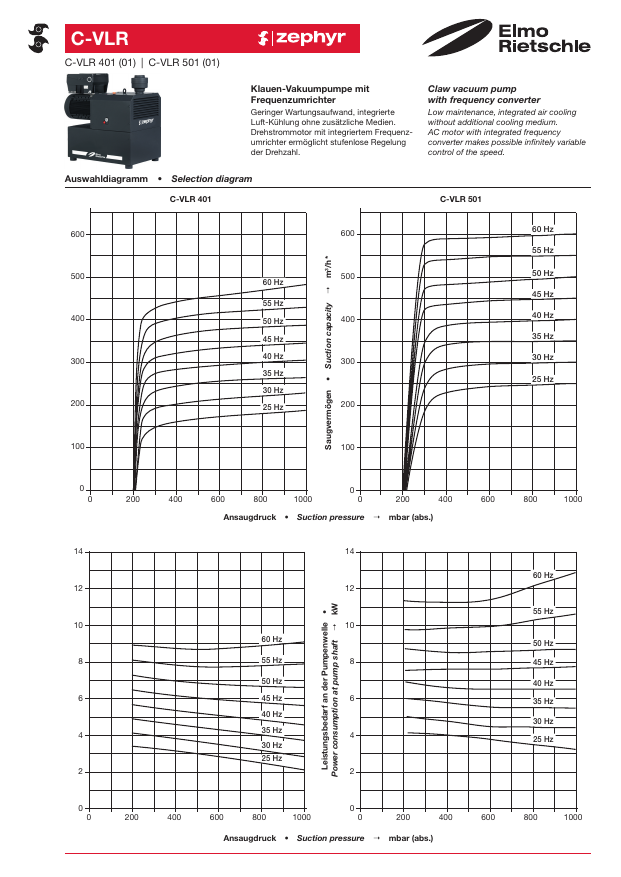

performance_chart
Технический лист вакуумных насосов Klauke C-VLR 401/501 (Elmo Rietschle) с частотным преобразователем: фото изделия, краткое описание и диаграммы характеристик — производительность по всасыванию (м³/ч) и потребляемая мощность (кВт) в зависимости от давления всасывания при разных частотах (25–60 Гц)

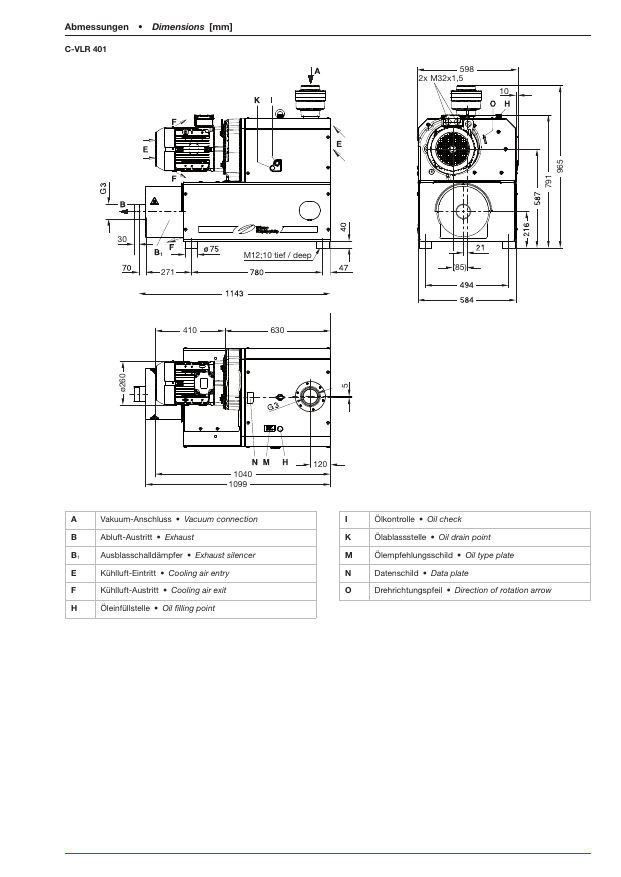

dimension_drawing
Чертёж габаритных размеров вакуумного насоса C-VLR 401 с видами сверху, спереди и сбоку, указанием размеров в мм и легендой точек подключения (вакуум, выхлоп, охлаждение, масло)
Документы
• Высокоэффективный, безмасляный и бесконтактный
• Устойчивая производительности во всем рабочем диапазоне
• Встроенное воздушное охлаждение без дополнительной охлаждающей среды
• XD-версия для тяжелых условий эксплуатации
• Низкие расходы, широкий выбор аксессуаров
• Регулируемый привод
• Защитное покрытие для использования в условиях повышенной влажности
