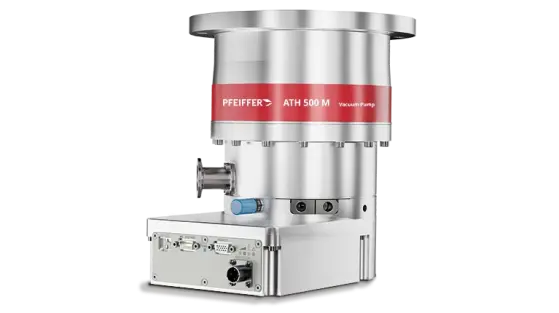

Турбомолекулярный насос на магнитном подвесе Pfeiffer Vacuum ATH 500 M
Бренд: Pfeiffer ✓ обогащена PDF интересно: producer не найден
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN100/DN160 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 17-18 | blms_full |
| Частота вращения, об/мин | 50 000 | blms_full |
| Скорость откачки по N₂, л/с | 550 | blms_full |
| Скорость откачки по H₂, л/с | 190 | blms_full |
| Скорость откачки по He, л/с | 390 | blms_full |
| Скорость откачки по Ar, л/с | 530 | blms_full |
| Предельное остаточное давление N₂, мбар | 2,6 | blms_full |
| Предельное разряжение, мбар | < 1 · 10⁻⁸ мбар | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Контроллер | OBC | blms_full |
| Fore-vacuum max. for N2 2.6 hPa | 1.95 Torr | 2.6 mbar | |
| Gas throughput for Ar 42.3 hPa l/s | 31.73 Torr l/s | 42.3 mbar l/s | |
| Gas throughput for H2 > 169 hPa l/s | > 126.75 Torr l/s | > 169 mbar l/s | |
| Gas throughput for He > 169 hPa l/s | > 126.75 Torr l/s | > 169 mbar l/s | |
| Gas throughput for N2 67.6 hPa l/s | 50.7 Torr l/s | 67.6 mbar l/s | |
| Rotation speed ± 2 % 50,000 rpm | 50,000 min-1 | |
| Ultimate pressure < 1 · 10-8 hPa | < 7.5 · 10-9 Torr | < 1 · 10-8 mbar | |
| Weight 17 kg | 37.48 lb | |
| Please contact us | T +49 6441 802-0 |
Графики / чертежи
performance_chart

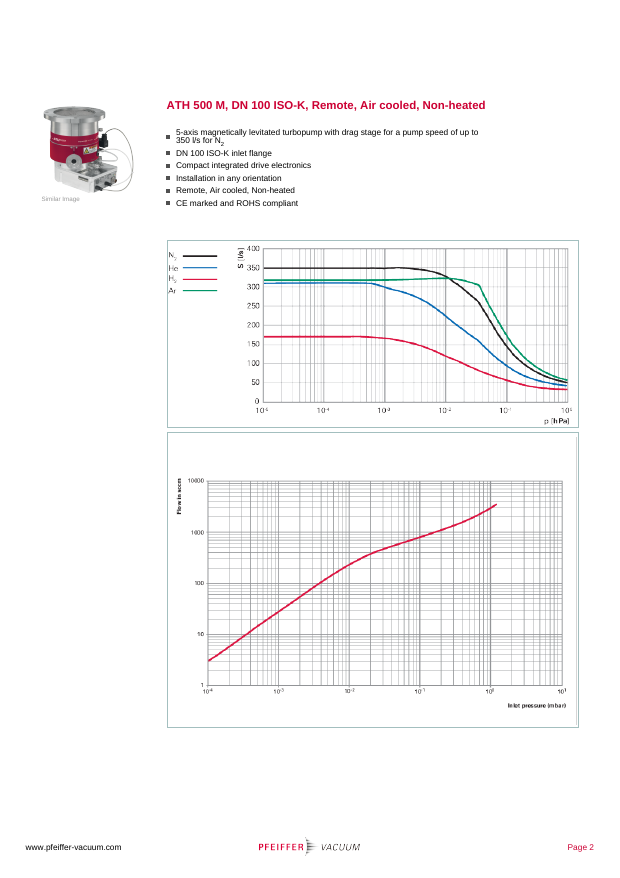

Техническая страница datasheet турбомолекулярного насоса Pfeiffer ATH 500 M DN 100 ISO-K: характеристики, два графика — скорость откачки по газам (N2, He, H2, Ar) от давления и пропускная способность от впускного давления
Документы
📄 Product_Leaflet_ATH_500_M_MT_Global_EN.pdf 📄 Instruction_Manual_ATH_500_M_MT_EN_en.pdf 📄 Instruction_Manual_ATH_500_M_MT_DE_de.pdf
Насосы серии АТН-М относятся к классу больших гибридных турбонасосов и сочетают в себе две последовательно выстроенные ступени: турбомолекулярную и молекулярную. Первая ступень обеспечивает высокую скорость откачки и глубокое разряжение, а вторая - большие степени сжатия и широкий диапазон допустимых давлений на фланце выхлопа.
Ротор всех насосов этой серии имеет магнитный подвес, что исключает применение смазки и делает серию АТН-М абсолютно безмасляной. Это же обстоятельство, в отличие от насосов на подшипниках качения, обеспечивает отсутствие трения. Таким образом, насосы серии АТН-М, при использовании их в чистых процессах, не требуют периодического обслуживания. Во многих применениях такого рода АТН-М непрерывно работают многие годы без единого вмешательства.
Геометрия поверхностей ротора и статора каждой модели АТН-М вычислена при помощи компьютера. При этом ключевыми условиями бы
